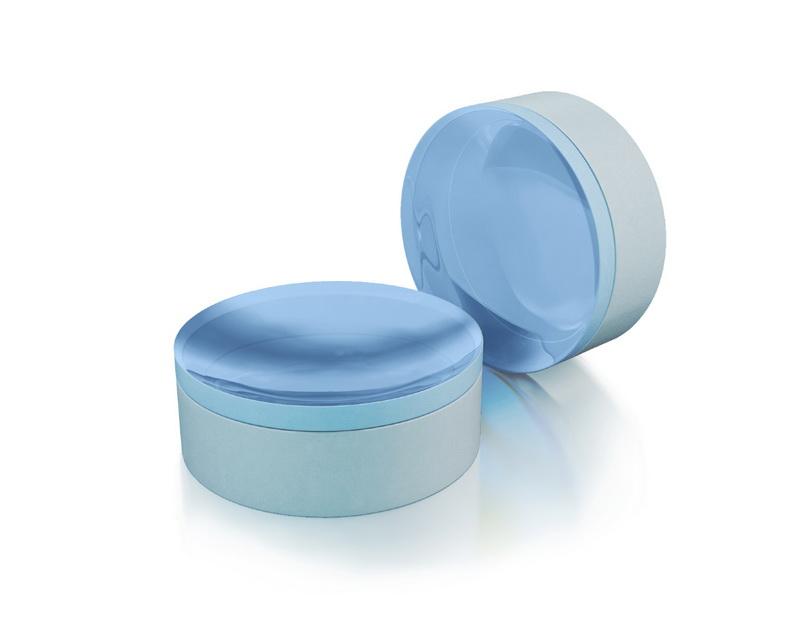

Altechna-消色差透镜
?
Altechna-消色差透镜
材质 |
All?type?of?material?are?available?to?design?the?optimal?achromats |
直径公差 |
+0/-0.1?mm |
厚度公差 |
±0.1?mm |
通光孔径 |
>90% |
焦距公差 |
+-3% |
表面质量 |
60-40?S-D |
表面图 |
<λ/4?@?632.8?nm |
中心错误 |
<3?arcmin |
保护性倒角 |
<0.25?mm?x?45° |

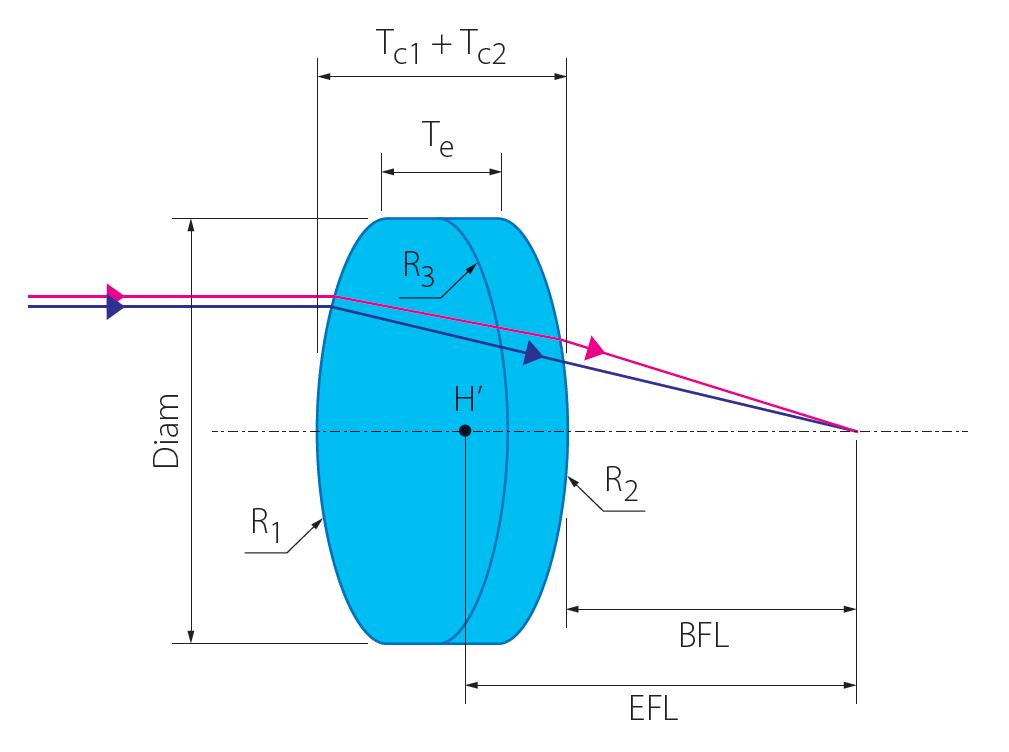

胶合消色差双层透镜经过优化，可提供出色的色差和球面像差性能。由于小的纵向和横向球面像差，两个镜头（其中一个由致密的燧石和第二个冠玻璃制成）的优化组合确保比单重球面镜更紧密的焦点。它们的特点是在很宽的波长范围内具有几乎恒定的焦距。标准消色差双层透镜覆盖两个范围?-?可见光（400?nm?-?700?nm）和近红外光（700?nm?-?1050?nm）。单线，双线和不同于标准宽带配置也是可用的。如果您没有设计或绘制所需的消色差镜头，Altechna的工程师将帮助您制作一个。请通过或电子邮件Altechna以获取图纸和Zemax文件。
1）用于减少光束失真的应用
2）其他尺寸可以小批量生产
Altechna计量实验室应用以下产品检验：
目视检查?-?根据MIL?13830和ISO?10110标准进行表面质量评估
尺寸?-?测量几何尺寸，如直径，厚度等
曲率半径（Spherometer）*
有效焦距（Spherometer）
*（...）使用的设备
AR涂层 |
直径，mm |
焦距，毫米 |
佳波长范围，nm |
产品编号 |
|---|---|---|---|---|
VIS?(400?-?700?nm) |
12.7 |
+50 |
400-700 |
1-AL-1-B127-[7A00] |
VIS?(400?-?700?nm) |
12.7 |
+75 |
400-700 |
1-AL-1-C127-[7A00] |
VIS?(400?-?700?nm) |
12.7 |
-50 |
400-700 |
1-AL-1-D127-[7A00] |
NIR?(700?-?1050?nm) |
12.7 |
+30 |
700-1050 |
1-AL-2-A127-[7B00] |
NIR?(700?-?1050?nm) |
12.7 |
+75 |
700-1050 |
1-AL-2-C127-[7B00] |
NIR?(700?-?1050?nm) |
12.7 |
-50 |
700-1050 |
1-AL-2-D127-[7B00] |
VIS?(400?-?700?nm) |
25.4 |
+100 |
400-700 |
1-AL-1-A254-[7A00] |
VIS?(400?-?700?nm) |
25.4 |
+125 |
400-700 |
1-AL-1-B254-[7A00] |
VIS?(400?-?700?nm) |
25.4 |
+150 |
400-700 |
1-AL-1-C254-[7A00] |
VIS?(400?-?700?nm) |
25.4 |
+200 |
400-700 |
1-AL-1-D254-[7A00] |
VIS?(400?-?700?nm) |
25.4 |
+250 |
400-700 |
1-AL-1-E254-[7A00] |
VIS?(400?-?700?nm) |
25.4 |
+300 |
400-700 |
1-AL-1-F254-[7A00] |
VIS?(400?-?700?nm) |
25.4 |
-150 |
400-700 |
1-AL-1-G254-[7A00] |
NIR?(700?-?1050?nm) |
25.4 |
+100 |
700-1050 |
1-AL-2-A254-[7B00] |
NIR?(700?-?1050?nm) |
25.4 |
+125 |
700-1050 |
1-AL-2-B254-[7B00] |
NIR?(700?-?1050?nm) |
25.4 |
+150 |
700-1050 |
1-AL-2-C254-[7B00] |
NIR?(700?-?1050?nm) |
25.4 |
+200 |
700-1050 |
1-AL-2-D254-[7B00] |
NIR?(700?-?1050?nm) |
25.4 |
+250 |
700-1050 |
1-AL-2-E254-[7B00] |
NIR?(700?-?1050?nm) |
25.4 |
+300 |
700-1050 |
1-AL-2-F254-[7B00] |
VIS?(400?-?700?nm) |
12.7 |
+30 |
400-700 |
1-AL-1-A127-[7A00] |
NIR?(700?-?1050?nm) |
12.7 |
+50 |
700-1050 |
1-AL-2-B127-[7B00] |
定制
你可以根据您的需求定制这个产品。如果您没有找到适合您的应用，请与我们，以便定制解决方案。
