Altechna-平凹透镜
?
?
Altechna-平凹透镜
材质 |
BK7,?FS,?UVFS,?CaF2,?ZnSe,?Si,?Ge |
直径公差 |
+0/-0.1?mm |
厚度公差 |
±0.1?mm |
通光孔径 |
>90% |
焦距公差 |
±3% |
设计波长 |
632.8?nm |
表面质量 |
40-20?S-D |
表面图 |
<λ/4?@?632.8?nm |
中心错误 |
<3?arcmin |
保护性倒角 |
<0.25?mm?x?45° |
涂层 |
Call?us |

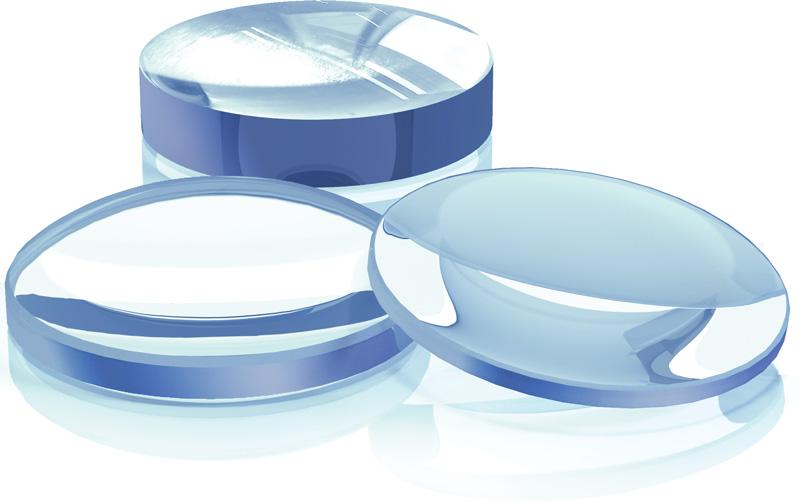

平凹透镜是用于光投射和光束扩展的常用的项目。涂有防反射涂层的透镜可用于各种光学系统，激光器和组件。目录项目清单包括由BK7制成的常见的直径和焦距未镀膜镜片;?UVFS;?CaF2和ZnSe。任何目录镜头都可以涂上电介质或金属涂层。
1）发散入射光
2）减少球形反弹
性质（直径D，焦距L）C
D，mm?D，Inches?L小，mm?L大，mm
12,7?0.5?-25?-10.000
25,4?1?-30?-10.000
38,1?1.5?-50?-10.000
50,8?2?-80?-10.000
76,2?3?-100?-10.000
Altechna计量实验室应用以下产品检验：
目视检查?-?根据MIL?13830和ISO?10110标准进行表面质量评估
尺寸?-?测量几何尺寸，如直径，厚度等
曲率半径（Spherometer）*
有效焦距（Spherometer）
中心（中心单元）
不规则（干涉仪）
波前畸变（干涉仪）
*（...）使用的设备
直径，毫米 |
材质 |
中心厚度，毫米 |
焦距，毫米 |
ROC,?mm |
产品编号 |
|---|---|---|---|---|---|
50.8 |
UVFS |
3.0 |
-900 |
-411.31 |
1-PCV-2-B508? |
50.8 |
UVFS |
3.0 |
-1200 |
-548.41 |
1-PCV-2-D508? |
50.8 |
UVFS |
3.0 |
-8000 |
-3656.1 |
1-PCV-2-G508? |
50.8 |
UVFS |
3.0 |
-500 |
-228.51 |
1-PCV-2-A508? |
50.8 |
UVFS |
3.0 |
-1500 |
-685.52 |
1-PCV-2-E508? |
50.8 |
UVFS |
3.0 |
-1000 |
-457.01 |
1-PCV-2-C508? |
50.8 |
UVFS |
3.0 |
-2000 |
-914.02 |
1-PCV-2-F508? |
25.4 |
UVFS |
2.0 |
-75 |
-34.28 |
1-PCV-2-C254? |
25.4 |
UVFS |
2.0 |
-200 |
-91.4 |
1-PCV-2-F254? |
25.4 |
UVFS |
2.0 |
-250 |
-114.25 |
1-PCV-2-G254? |
12.7 |
UVFS |
2.0 |
-200 |
-91.4 |
1-PCV-2-G127? |
25.4 |
UVFS |
2.0 |
-2000 |
-914.02 |
1-PCV-2-M254? |
25.4 |
UVFS |
2.0 |
-400 |
-182.8 |
1-PCV-2-J254? |
12.7 |
UVFS |
2.0 |
-30 |
-13.71 |
1-PCV-2-B127? |
12.7 |
UVFS |
2.0 |
-75 |
-34.28 |
1-PCV-2-D127? |
25.4 |
UVFS |
2.0 |
-100 |
-45.7 |
1-PCV-2-D254? |
12.7 |
UVFS |
2.0 |
-100 |
-45.7 |
1-PCV-2-E127? |
25.4 |
UVFS |
2.0 |
-50 |
-22.85 |
1-PCV-2-B254? |
12.7 |
UVFS |
2.0 |
-20 |
-9.14 |
1-PCV-2-A127? |
12.7 |
UVFS |
2.0 |
-150 |
-68.55 |
1-PCV-2-F127? |
25.4 |
UVFS |
2.0 |
-150 |
-68.55 |
1-PCV-2-E254? |
25.4 |
UVFS |
2.0 |
-1000 |
-457.01 |
1-PCV-2-L254? |
25.4 |
UVFS |
2.0 |
-10000 |
-4570.12 |
1-PCV-2-P254? |
25.4 |
UVFS |
2.0 |
-40 |
-18.28 |
1-PCV-2-A254? |
12.7 |
UVFS |
2.0 |
-250 |
-114.25 |
1-PCV-2-H127? |
25.4 |
UVFS |
2.0 |
-500 |
-228.51 |
1-PCV-2-K254? |
25.4 |
UVFS |
2.0 |
-3000 |
-1371.03 |
1-PCV-2-N254? |
12.7 |
UVFS |
2.0 |
-500 |
-228.51 |
1-PCV-2-J127? |
25.4 |
UVFS |
2.0 |
-300 |
-137.1 |
1-PCV-2-H254? |
12.7 |
UVFS |
2.0 |
-1000 |
-457.01 |
1-PCV-2-K127? |
12.7 |
UVFS |
2.0 |
-50 |
-22.85 |
1-PCV-2-C127? |
定制
你可以根据您的需求定制这个产品。如果您没有找到适合您的应用，请与我们，以便定制解决方案。
