日盲紫外/陷波反射滤光片

陷波 - 反射滤光片

多层反射滤光片是全介电反射器，可在特定 VUV 到 UV 波长下提供高反射率，同时传输更长波长的 UV 到 IR 光。滤光片设计用于 45 度 AOI。

可提供峰值波长 >250 nm 的定制紫外线滤光片，其 DUV-VUV 透射率低于 ~210 nm。

注意：镀膜可应用于 Acton 标准基材、定制基材和客户提供的材料 (CSM)。

VUV/UV 反射滤光片 - Acton 标准滤光片基板上的 45° AOI

波长	峰值反射率	1.0" 零件号	1.5" 零件号	2.0" 零件号
126nm	≥ 40%	M126-3045-1D	M126-3045-1.5D	M126-3045-2D
146nm	≥ 45%	M146-3045-1D	M146-3045-1.5D	M146-3045-2D
157nm	≥ 82%	M157-3045-1D	M157-3045-1.5D	M157-3045-2D
172nm	≥ 82%	M172-3045-1D	M172-3045-1.5D	M172-3045-2D
185nm	≥ 82%	M185-3045-1D	M185-3045-1.5D	M185-3045-2D
193nm	≥ 82%	M193-3045-1D	M193-3045-1.5D	M193-3045-2D
200nm	≥ 90%	M200-3045-1D	M200-3045-1.5D	M200-3045-2D
208nm	≥ 90%	M208-3045-1D	M208-3045-1.5D	M208-3045-2D
212nm	≥ 90%	M212-3045-1D	M212-3045-1.5D	M212-3045-2D
220nm	≥ 90%	M220-3045-1D	M220-3045-1.5D	M220-3045-2D
240nm	≥ 90%	M240-3045-1D	M240-3045-1.5D	M240-3045-2D
248nm	≥ 90%	M248-3045-1D	M248-3045-1.5D	M248-3045-2D
254nm	≥ 90%	M254-3045-1D	M254-3045-1.5D	M254-3045-2D
260nm	≥ 90%	M260-3045-1D	M260-3045-1.5D	M260-3045-2D
266nm	≥ 90%	M266-3045-1D	M266-3045-1.5D	M266-3045-2D
280nm	≥ 90%	M280-3045-1D	M280-3045-1.5D	M280-3045-2D
300nm	≥ 90%	M300-3045-1D	M300-3045-1.5D	M300-3045-2D
320nm	≥ 90%	M320-3045-1D	M320-3045-1.5D	M320-3045-2D
340nm	≥ 90%	M340-3045-1D	M340-3045-1.5D	M340-3045-2D
352nm	≥ 90%	M352-3045-1D	M352-3045-1.5D	M352-3045-2D
360nm	≥ 90%	M360-3045-1D	M360-3045-1.5D	M360-3045-2D

注：175nm 以下滤光片的基材是 CaF2 和 175nm 以上的熔融石英

显示了典型的样品镀膜性能曲线。可根据要求提供特定的设计曲线，包括反射率和透射性能。

日盲紫外/陷波反射滤光片

日盲紫外滤光片

这些“超宽带"紫外线和 VUV 滤光片最初是为美国太空计划设计的，可用于隔离宽波段的紫外线或 UV-VUV 辐射。我们的超宽带 (VBB) 滤光片提供宽带透射率特性，在定的频段上平均为 10-20%。

在 500 nm 处阻止率约为 5x10-3。必须小心避免与这种开放式设计的镀膜表面接触，因为基板在 120 nm 附近的波长吸收通常会阻止覆盖和边缘密封。 170-VBB 型制造为开面，但可以提供覆盖和边缘密封以保护镀膜表面。

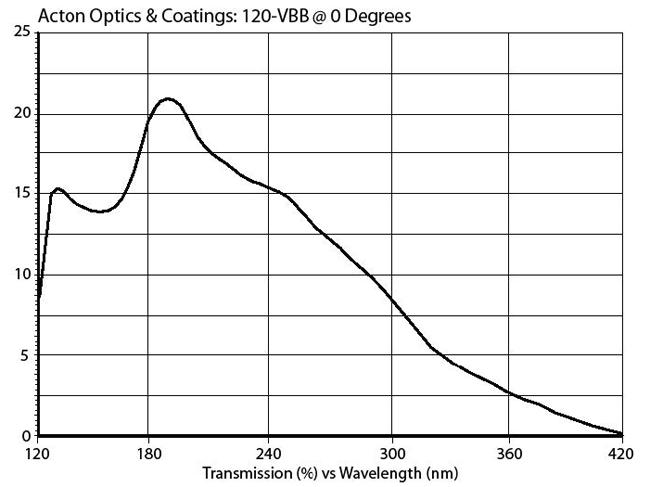

120-VBB 型：120 nm - 250 nm 的平均透射率为 10-20%

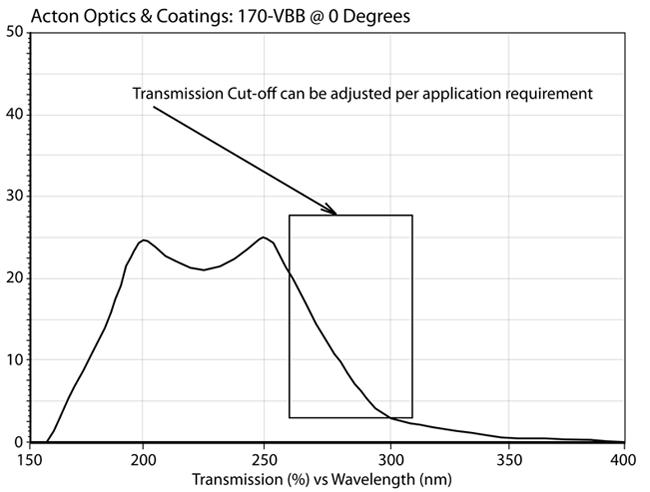

170-VBB 型：170 nm - 300 nm 的平均透射率为 10-20%

注意：镀膜可应用于 Acton 标准基材、定制基材和客户提供的材料 (CSM)。

Acton 标准滤光片基板上的日盲紫外滤光片

波长范围	平均透射率	0.5" 零件号	1.0" 零件号	2.0" 零件号
120-250nm	10-20%	FB120-VBB-0.5D	FB120-VBB-1D	FB120-VBB-2D
170-300nm	10-20%	FB170-VBB-0.5D	FB170-VBB-1D	FB170-VBB-2D

注意：部件号 FB120-VBB 的基材、FB170-VBB 的 UV 级 MgF2 和熔融石英
