保偏光纤跳线，高消光比

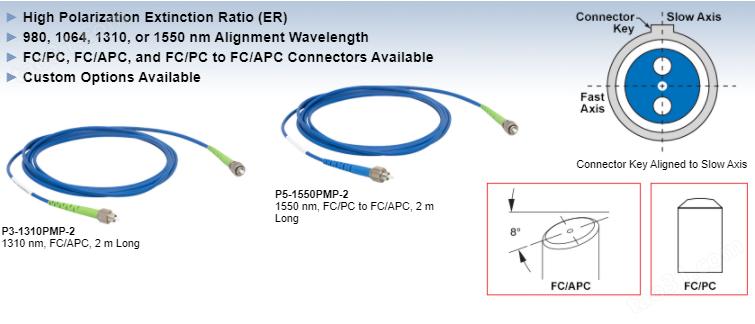

特性

Thorlabs的高消光比(ER)保偏光纤跳线经过专门设计，相较于我们标准保偏光纤跳线，这些跳线具有高消光比和低插入损耗。

这些保偏(PM)光纤跳线的ER定义为当近完/美线偏入射光与光纤的慢轴对齐时，沿光纤慢轴传播的光功率与沿光纤快轴传播的光功率之比。请注意，系统中使用高消光比PM跳线能够达到的消光比可能低于跳线的指/定消光比。这是因为，可以达到的ER始终会受到系统中ER最/低的光学器件的限制。这些跳线的组装和测试仅适用于慢轴性能。虽然使用快轴时可以达到的ER会与此相似，但我们并未测试且不能保证这种情况下的性能。

每根跳线都在下方列出的对准波长下经过单独测试，以确保光纤连接处的消光比和插入损耗。每根跳线包含两个保护帽，防止插芯末端受到灰尘等污染物的影响。其他用于FC/PC和FC/APC终端的CAPF塑料保护帽和CAPFM金属螺纹保护帽单独出售。

保偏光纤跳线，980 nm，熊猫型

Item #	Connecto rType	Alignment Wavelength	Fiber Type	Operating Wavelength	Cutoff Wavelength	Extinction Ratio^a,b	Insertion Loss^a,b	Return Loss^a (Typ.)	Mode Fiel dDiameter^c	Jacket	Length
P1-980PMP-1	FC/PC	980 nm	PM980-X P(PANDA)	970 - 1550 nm	920 ± 50 nm	30 dB (Min)33 dB (Typ.)	0.50 dB (Max)0.40 dB (Typ.)	50 dB	6.6 ± 0.5 μm@ 980 nm	?3 mm Blue PVCFurcation Tubing	1 m
P1-980PMP-2											2 m
P3-980PMP-1	FC/APC							60 dB			1 m
P3-980PMP-2											2 m
P5-980PMP-1	FC/PC to FC/APC							50 dB (FC/PC)60 dB (FC/APC)			1 m
P5-980PMP-2											2 m

P1-980PMP-1	保偏光纤跳线，高消光比，熊猫型，980 nm，FC/PC，1 m
P1-980PMP-2	保偏光纤跳线，高消光比，熊猫型，980 nm，FC/PC，2 m
P3-980PMP-1	保偏光纤跳线，高消光比，熊猫型，980 nm，FC/APC，1 m
P3-980PMP-2	保偏光纤跳线，高消光比，熊猫型，980 nm，FC/APC，2 m
P5-980PMP-1	保偏光纤跳线，高消光比，熊猫型，980 nm，FC/PC转FC/APC，1 m
P5-980PMP-2	保偏光纤跳线，高消光比，熊猫型，980 nm，FC/PC转FC/APC，2 m

保偏光纤跳线，1064 nm，熊猫型

Item #	Connecto rType	Alignment Wavelength	Fiber Type	Operating Wavelength	Cutoff Wavelength	Extinction Ratio^a,b	Insertion Loss^a,b	Return Loss^a	Mode Field Diameter^c	Jacket	Length
P1-1064PMP-1	FC/PC	1064 nm	PM980-X P(PANDA)	970 - 1550 nm	920 ± 50 nm	30 dB (Min)33 dB (Typ.)	0.50 dB (Max)0.40 dB (Typ.)	50 dB	6.6 ± 0.5 μm@ 980 nm	?3 mm Blue PVCFurcation Tubing	1 m
P1-1064PMP-2											2 m
P3-1064PMP-1	FC/APC							60 dB			1 m
P3-1064PMP-2											2 m
P5-1064PMP-1	FC/PC to FC/APC							50 dB (FC/PC)60 dB (FC/APC)			1 m
P5-1064PMP-2											2 m

在测试波长1064 nm下。

最小消光损耗和最大插入损耗的测量值可联系技术支持。

模场直径(MFD)指/定为标称值。它是近场1/e2功率水平处的直径。

P1-1064PMP-1	保偏光纤跳线，高消光比，熊猫型，1064 nm，FC/PC，1 m
P1-1064PMP-2	保偏光纤跳线，高消光比，熊猫型，1064 nm，FC/PC，2 m
P3-1064PMP-1	保偏光纤跳线，高消光比，熊猫型，1064 nm，FC/APC，1 m
P3-1064PMP-2	保偏光纤跳线，高消光比，熊猫型，1064 nm，FC/APC，2 m
P5-1064PMP-1	保偏光纤跳线，高消光比，熊猫型，1064 nm，FC/PC转FC/APC，1 m
P5-1064PMP-2	保偏光纤跳线，高消光比，熊猫型，1064 nm，FC/PC转FC/APC，2 m

保偏光纤跳线，1310 nm，熊猫型

Item #	Connecto rType	Alignment Wavelength	Fiber Type	Operating Wavelength	Cutoff Wavelength	Extinction Ratio^a,b	Insertion Loss^a,b	Return Loss^a	Mode Field Diameter^c	Jacket	Length
P1-1310PMP-1	FC/PC	1310 nm	PM1300-X P(PANDA)	1270 - 1625 nm	1210 ± 60 nm	30 dB (Min)33 dB (Typ.)	0.30 dB (Max)0.20 dB (Typ.)	50 dB	9.3 ± 0.5 μm@ 1300 nm	?3 mm Blue PVCFurcation Tubing	1 m
P1-1310PMP-2											2 m
P3-1310PMP-1	FC/APC							60 dB			1 m
P3-1310PMP-2											2 m
P5-1310PMP-1	FC/PC to FC/APC							50 dB (FC/PC)60 dB (FC/APC)			1 m
P5-1310PMP-2											2 m

在测试波长1310 nm下。

最小消光损耗和最大插入损耗的测量值可联系技术支持。

模场直径(MFD)指/定为标称值。它是近场1/e2功率水平处的直径。

P1-1310PMP-1	保偏光纤跳线，高消光比，熊猫型，1310 nm，FC/PC，1 m
P1-1310PMP-2	保偏光纤跳线，高消光比，熊猫型，1310 nm，FC/PC，2 m
P3-1310PMP-1	保偏光纤跳线，高消光比，熊猫型，1310 nm，FC/APC，1 m
P3-1310PMP-2	保偏光纤跳线，高消光比，熊猫型，1310 nm，FC/APC，2 m
P5-1310PMP-1	保偏光纤跳线，高消光比，熊猫型，1310 nm，FC/PC转FC/APC，1 m
P5-1310PMP-2	保偏光纤跳线，高消光比，熊猫型，1310 nm，FC/PC转FC/APC，2 m

保偏光纤跳线，1550 nm，熊猫型

Item #	Connecto ?Type	Alignmen tWavelength	Fiber Type	Operatin gWavelength	Cutoff Wavelength	Extinction Ratio^a,b	Insertion Loss^a,b	Return Loss^a	Mode Field Diameter^c	Jacket	Length
P1-1550PMP-1	FC/PC	1550 nm	PM1550-X P(PANDA)	nm	1380 ± 60 nm	30 dB (Min) 33 dB (Typ.)	0.30 dB (Max) 0.20 dB (Typ.)	50 dB	10.1 ± 0.4 μm@ 1550 nm	?3 mm Blue PVC Furcation Tubing	1 m
P1-1550PMP-2											2 m
P3-1550PMP-1	FC/APC							60 dB			1 m
P3-1550PMP-2											2 m
P5-1550PMP-1	FC/PC to FC/APC							50 dB (FC/PC) 60 dB (FC/APC)			1 m
P5-1550PMP-2											2 m

在测试波长1550 nm下。

最小消光损耗和最大插入损耗的测量值可联系技术支持。

模场直径(MFD)指/定为标称值。它是近场1/e2功率水平处的直径。

P1-1550PMP-1	保偏光纤跳线，高消光比，熊猫型，1550 nm，FC/PC，1 m
P1-1550PMP-2	保偏光纤跳线，高消光比，熊猫型，1550 nm，FC/PC，2 m
P3-1550PMP-1	保偏光纤跳线，高消光比，熊猫型，1550 nm，FC/APC，1 m
P3-1550PMP-2	保偏光纤跳线，高消光比，熊猫型，1550 nm，FC/APC，2 m
P5-1550PMP-1	保偏光纤跳线，高消光比，熊猫型，1550 nm，FC/PC至FC/APC，1 m
P5-1550PMP-2	保偏光纤跳线，高消光比，熊猫型，1550 nm，FC/PC至FC/APC，2 m
