光纤光缆
Sch?fter+ Kirchhoff的光纤是单模和偏振保持。?光纤面板可以具有0°?-?抛光（PC）或8°?-?抛光（APC）以防止背反射到辐射源中。?可用的连接器类型有FC，DIN AVIO，ST，E2000和F-SMA。?60SMS -...激光束耦合器提供与光纤的有效耦合，而使用60FC -...光纤准直器进行准直，适用于PC和APC光纤类型。
偏振保持光纤光缆PMC-
?波长360-1550 nm
?FC-APC和FC-PC连接器（可根据要求提供ST，DIN AVIO，F-SMA和E2000型连接器）
?可用于FC-APC或FC-PC连接器的磁性泰坦连接器
?PMC-E -...：具有端盖的偏振保持单模光纤光缆，用于降低光纤端面（一端或两端）的功率密度
单模光缆SMC- ...
?波长360-1550 nm
?FC-APC或FC-PC光纤连接器（可根据要求提供其他连接器类型）
?可用于FC-APC或FC-PC连接器的磁性泰坦连接器
?SMC-E -...：带有端盖的单模光纤光缆，用于降低光纤端面（一端或两端）的功率密度
光子晶体光纤PCF -...
?偏振保持和单模光纤
?相对较大的模场直径和宽光谱范围
?FC-APC，FC-PC，SMA-905大功率连接器（NKT Photonics）（0°，5°和8°?-?波纹
?适用于所有连接器类型的激光束耦合器和光纤准直器（也适用于kineMATIX）
多模光缆MMC- ...
?高OH- /低OH-分别用于UV和VIS辐射或VIS和NIR辐射
?FC-APC或FC-PC光纤连接器（可根据要求提供其他连接器类型）
?可用于FC-APC或FC-PC连接器的磁性泰坦连接器
光纤分束器FBS -...
?波长460-1550 nm
?标准分割比例为50:50
?FC-APC和FC-PC连接器
真空馈通V- ......
?偏振保持，单模或多模光纤光缆
?两种不同的法兰类型：小法兰KF16和螺纹法兰M12×1 mm
?FC-APC和FC-PC连接器（可根据要求提供ST，DIN AVIO，F-SMA和E2000型连接器）
?V-E -...：带有带单端和PM光纤端盖的连接器的真空馈通，可在光纤端面（一端或两端）降低功率密度
套管馈通CFT- ...
?偏振保持单模，单模或多模光纤
?波长范围为3601800 nm
光纤延迟线CAS- ...
?光纤光缆，缠绕在紧凑的盒式磁带中
?单模或偏振保持
?CAS-E- ......：光纤延迟线，带有带单端和PM光纤端盖的连接器，可在光纤端面（一端或两端）降低功率密度
偏振保持光纤光缆PMC -
偏振保持单模光纤在两个垂直原理状态下引导耦合辐射，即光纤偏振轴。对于两个偏振轴，传播速度是不同的，表示快速和慢速光纤轴。
由于这些不同的传播速度，未耦合到这些轴之一的线性偏振辐射被转换成椭圆偏振状态。
线性偏振的激光辐射通常耦合到慢轴中，因为它对光纤弯曲的灵敏度较低。
在偏振保持光纤中，通过双折射使旋转对称性成为空隙。双折射是通过纤维包层中的应力诱导组分实现的，例如“PANDA”纤维和“Bow-Tie”纤维或椭圆形包层如“椭圆形内包层”纤维。慢轴与应力诱导元件（“PANDA”和“Bow-Tie”光纤）平行定向或与内包层（“Oval-Inner Clad”光纤）的较大直径平行定向。
由Sch?fter+?Kirchhoff制造的保偏光缆通常使用PANDA型光纤。慢轴与FC型光纤连接器的索引键对齐，精度高（<1.5°）。
对于λ> 780 nm，Sch?fter+ Kirchhoff制造的光纤光缆通常具有> 200：1（23 dB）或> 400：1（26 dB）的偏振消光。
性能特点
保持偏振的单模
?波长360 - 1800 nm（截止波长从360到1550 nm），每个波长范围为100 - 300 nm（取决于截止波长）
?模场直径2.9 - 12μm
?特殊宽带光纤RGBV，工作波长范围为400 - 680 nm
?波长<460 nm的低衰减（Si）光纤
?FC-APC或FC-PC光纤连接器（可提供其他连接器类型）
?可用于FC-APC或FC-PC连接器的磁性泰坦连接器
?偏振方向由连接器索引键指示
?可选：带有端盖的连接器，用于所有光纤，以降低光纤端面（一端或两端）的功率密度
偏振保持单模光纤的三个定义参数是有效数值孔径NAe?2，模场直径MFD和截止波长λco。由于制造公差，NAe2和MFD的平均定值可能相差多10％。
可根据要求提供经过精心挑选的具有特征值的纤维。使用具有端盖的光纤通过降低功率密度但不改变光纤的数值孔径NA，降低了损坏光纤端面的风险。
技术数据
| Curr. No. | Nominal wave- length?λnom |
Cutt-off wave length?λco |
Operational wavelength range [nm] |
Mode field diameter MFD [μm] |
Numerical Aperture NA [μm] |
PM fiber type |
Order Code |
| 1 | 360 Si | < 360 | 360–460 | 2.3–3 | 0.12 | P | PMC-360Si-… |
| 2 | 400 Si | < 400 | 400–500 | 2.8–3.5 | 0.11 | P | PMC-400Si-… |
| 3 | 400 Si | < 400 | 400–680 | 2.8–4.8 | 0.11 | P | PMC-400Si-… |
| 4 | 460 Si | < 460 | 460–550 | 3.2–3.9 | 0.11 | P | PMC-460Si-… |
| 5 | 460 Si | < 460 | 460–550 | 4.0–4.7 | 0.09 | P | PMC-460Si-… |
| 6 | 460 | < 460 | 460–630 | 3.2–4.4 | 0.11 | P | PMC-460-… |
| 7 | 530 | < 530 | 530–700 | 4.1–5.4 | 0.10 | P | PMC-530-… |
| 8 | 630 Si | < 630 | 630–780 | 4.4–5.5 | 0.11 | P | PMC-630Si-… |
| 9 | 630 | < 630 | 630–800 | 4.4–5.6 | 0.11 | P | PMC-630-… |
| 10 | 780 | < 780 | 780–1000 | 5.0–6.5 | 0.12 | P | PMC-780-… |
| 11 | 980 | < 980 | 980–1300 | 6.3–8.4 | 0.12 | P | PMC-980-… |
| 12 | 980 | < 980 | 980–1300 | 9.5–12.6 | 0.08 | P | PMC-980-… |
| 13 | 1300 | < 1300 | 1300–1600 | 9.2–11.3 | 0.11 | P | PMC-1300-… |
| 14 | 1550 | < 1550 | 1550–1800 | 10–11.6 | 0.12 | P | PMC-1550-… |

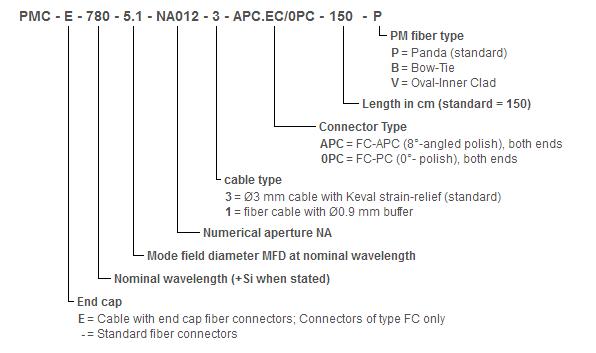

订购型号：
单模光缆SMC- ...
标准单模光纤是旋转对称的阶跃折射率光纤，没有确定的传播轴。?在制造过程中产生的旋转不对称性导致不规则的双折射，使得耦合到光纤中的线性偏振辐射转换成椭圆偏振辐射。?光纤弯曲或温度变化也会改变偏振状态。
性能特点
?单模
?波长360-1550 nm
?模场直径2.3-11μm
?波长<460 nm的低衰减光纤
?FC-APC或FC-PC光纤连接器（可根据要求提供其他连接器类型）
?可用于FC-APC或FC-PC连接器的磁性钛连接器
?可选：带有端盖的连接器，用于所有光纤，以便在光纤端面（一端或两端）降低功率密度
?可选：核心对齐
技术数据
| Curr. No. | Nominal wave- length?λnom |
Cutt-off wave length?λco |
Operational wavelength range [nm] |
Mode field diameter MFD [μm] |
Numerical Aperture NA [μm] |
PM fiber type |
Order Code |
| 1 | 360 Si | < 360 | 360–470 | 2.3–3.0 | 0.12 | x | SMC-360Si-… |
| 2 | 400 Si | < 400 | 400–600 | 2.6–3.9 | 0.12 | x | SMC-400Si-… |
| 3 | 460 | < 460 | 460–630 | 3.0–4.1 | 0.12 | ? | SMC-460-… |
| 4 | 460 Si | < 460 | 460–550 | 3.2–3.9 | 0.11 | x | SMC-460Si-… |
| 5 | 530 | < 530 | 530–700 | 3.7–4.9 | 0.11 | ? | SMC-530-… |
| 6 | 630 | < 630 | 630–800 | 4.1–5.2 | 0.12 | ? | SMC-630-… |
| 7 | 630 Si | < 630 | 630–780 | 4.1–5.0 | 0.12 | x | SMC-630Si-… |
| 8 | 780 | < 780 | 780–1000 | 5.0–6.5 | 0.12 | ? | SMC-780-… |
| 9 | 980 | < 980 | 980–1300 | 6.3–8.4 | 0.12 | ? | SMC-980-… |
| 10 | 1300 | < 1300 | 1300–1600 | 9.2–11 | 0.11 | ? | SMC-1300-… |
光子晶体光纤PCF -...
术语光子晶体光纤（PCF）描述了一系列不同的光纤类型，包括空心光纤，偏振保持大模场光纤（LMA-PM），单模大模光纤区域（LMA）和高度非线性或高度?色散光子晶体光纤，各种光纤规格不同，适用于广泛的应用。
针对单模操作优化的光子晶体光纤具有宽光谱范围和相对大的模场直径，因此能够传输高光功率。?它们由熔融石英制成，因此耐日晒作用。?LMA光纤的模场直径几乎与波长无关，而数值孔径NA取决于波长。?然而，光子晶体包层中的孔的特定布置导致具有仅接近高斯形状的六边形形状的光束轮廓。
性能特点
偏振保持和单模光纤
相对较大的模场直径和宽光谱范围
FC-APC，FC-PC，SMA-905大功率连接器（NKT Photonics）（0°，5°和8°?-?波纹）
适用于所有连接器类型的激光束耦合器和光纤准直器（也适用于kineMATIX）
NKT Photonics直接销售的光纤
光纤分束器FBS -...
订单编码
订单编码：
订单编码：
