| 品牌 |
Edmund |
是否进口 |
是 |
| 波长范围 |
420-700 |
工作温度 |
-40to+200 |
| 厚度 |
0.70 |
|
金属线栅偏振片

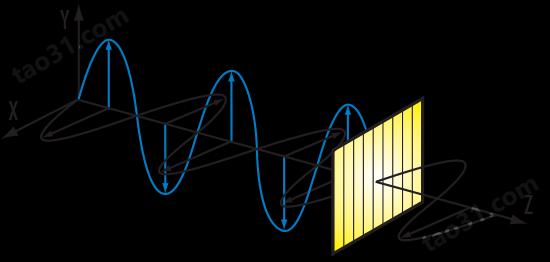

金属线栅偏振片非常适用于需要高对比度偏振的应用，包括微型投影机、偏振分光棱镜以及平视显示器。金属线栅偏振片设计用于传输所需的偏振状态同时又可反射不需要的状态。因为这些偏振片可在高达45°的入射角中实现频谱平坦性能，因此也可作为偏振分光棱镜使用。此外，金属线栅偏振片可在高温或高湿度环境中实现卓/越耐久性，同时也可在400nm至1200nm的可见与近红外光谱范围中提供出色性能。
注意：因为金属线栅属于曝露状态，因此在处理过程中应特别小心以避免偏振片受损。
通用规格
| 工作温度 (°C): |
60 Max @ 90% RH
105 in dry conditions
|
构造 : | Wire Grid |
| 入射角 (°): | 0 - 45 | ||
| 波长范围 (nm): | 400 - 1200 | 轴方向: | 0° ± 1.5°, marked by Notch |
产品型号
| 基底 | 厚度 (mm) | 尺寸 (mm) | Dia. (mm) | 消光比 | 透射率 (%) | 产品编码 |
| Aluminum Wires on TAC Film | 0.08 | - | 25.00 | >4,250:1 | 85 (for p-polarized light @ 550nm) | #34-254 |
| Aluminum Wires on TAC Film | 0.08 | 12.5 x 12.5 | >4,250:1 | 85 (for p-polarized light @ 550nm) | #34-251 | |
| Aluminum Wires on TAC Film | 0.08 | 20.0 x 20.0 | >4,250:1 | 85 (for p-polarized light @ 550nm) | #34-252 | |
| Aluminum Wires on TAC Film | 0.08 | 25.0 x 25.0 | >4,250:1 | 85 (for p-polarized light @ 550nm) | #33-082 | |
| Aluminum Wires on TAC Film | 0.08 | 30.0 x 30.0 | >4,250:1 | 85 (for p-polarized light @ 550nm) | #34-253 | |
| Aluminum Wires on TAC Film | 0.08 | 50.0 x 50.0 | >4,250:1 | 85 (for p-polarized light @ 550nm) | #33-083 | |
| Aluminum Wires on TAC Film | 0.08 | 75.0 x 75.0 | >4,250:1 | 85 (for p-polarized light @ 550nm) | #33-084 | |
| AluminiumWires on COP | 0.19 | 12.5 x 12.5 | >1415:1 | 84.9 (typical @ 550 nm) | #20-232 | |
| AluminiumWires on COP | 0.19 | 20 x 20 | >1415:1 | 84.9 (typical @ 550 nm) | #20-233 | |
| AluminiumWires on COP | 0.19 | - | 25.00 | >1415:1 | 84.9 (typical @ 550 nm) | #20-234 |
| AluminiumWires on COP | 0.19 | 25 x 25 | >1415:1 | 84.9 (typical @ 550 nm) | #20-235 | |
| AluminiumWires on COP | 0.19 | 30 x 30 | >1415:1 | 84.9 (typical @ 550 nm) | #20-236 | |
| AluminiumWires on COP | 0.19 | 50 x 50 | >1415:1 | 84.9 (typical @ 550 nm) | #20-237 | |
| AluminiumWires on COP | 0.19 | 75 x 75 | >1415:1 | 84.9 (typical @ 550 nm) | #20-238 |
技术数据
带保护膜的金属线栅偏振片
?反射 S 偏振光，透射 P 偏振光
?具有保护膜，可轻松进行处理与清洁
?较传统金属线栅偏振片的设计更轻更薄
?镀膜温度稳定性范围可达 200°C
通用规格
涂层规格: |
Ravg |
表面质量: |
80-50 |
对准公差 (°) : |
±1.0 |
工作温度 (°C): |
-40 to +200 |
基底: |
Corning Eagle XG |
厚度 (mm): |
0.70 |
消光比: |
348:1 @ 450nm |
构造 : |
Wire Grid |
波长范围 (nm): |
420 - 700 |
透射率 (%) : |
87 |
传输容差 (%): |
±2.5 @ 420 - 700nm |
尺寸容差 (mm): |
±0.2 |
厚度容差 (mm): |
±0.07 |
入射角 (°): |
0 ±20 |
涂层: |
BBAR (400-700nm) |
热膨胀: |
31.7 x 10-7/°C |
注意 |
When the Reference Mark is orientated to the 3 or 9 o'clock position, the transmission axis runs left to right. |
||
带保护膜的金属线栅偏振片用于反射可见光谱中的 S 偏振光，同时透射 P 偏振光。这些偏振片包含很薄的铝质金属线栅，线栅附着在涂有硬质保护性镀膜的玻璃基片上。镀膜可以保护金属线栅结构免受刮擦或因机械应力而产生的其他伤害，同时能实现比使用盖玻片的传统金属线栅偏振片更轻、更薄的设计。这些偏振片具有保护性镀膜，因此可以轻松进行处理与清洁，这一点不同于不建议进行处理与清洁的裸金属线栅偏振片。
保护膜金属线栅偏振片可在温度高达 200°C 的环境中使用超过 小时，该环境对性能的影响很小。
注意：
参考标记将指明偏振轴。
尺寸 (mm) |
Dia. (mm) |
类型 |
产品编码 |
- |
12.50 |
Linear Polarizer |
#12-648 |
12.5 x 12.5 |
Linear Polarizer |
#12-645 |
|
- |
25.00 |
Linear Polarizer |
#12-649 |
25.0 x 25.0 |
Linear Polarizer |
#12-646 |
|
- |
50.00 |
Linear Polarizer |
#12-650 |
50.0 x 50.0 |
Linear Polarizer |
#12-647 |
