直角棱镜（斜面铝膜+直角面VIS增透）
直角棱镜（斜面铝膜+直角面VIS增透）一般用于弯曲图像路径或将光路转折90°。将两个直角棱镜结合在一起也可以合成图像、偏移光束。对较大角度入射的应用，建议采用斜面铝膜棱镜。我们提供多种尺寸的直角棱镜，镀膜选项包括铝膜及增透膜等。
IS增透膜
Ravg<0.5% @400~700nm

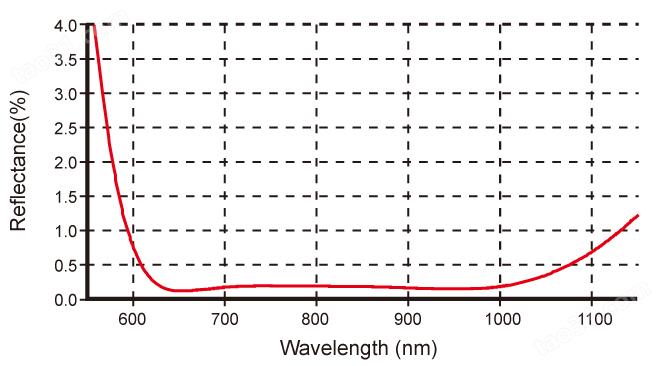

NIR增透膜Ravg<0.5% @650~1050nm
普通反射铝+SiO2保护膜
UV增透膜Ravg<0.5% @250~400nm
普通反射铝+SiO2保护膜
特征
材料： |
精退火K9光学玻璃 |
尺寸误差： |
+0.0/-0.2mm// +0.0/-0.1mm |
表面面型： |
λ/4@633nm/ /λ/10@633 nm |
表面光洁度: |
40-20 |
角度误差: |
±3 弧分 |
塔差: |
＜ 10 弧分 |
倒边 : |
0.25~0.5mmX450//<0.25mmX450 |
镀膜: |
见产品列表 |
产品编号 |
产品名称 |
尺寸 |
涂层 |
表面面型 |
材料 |
355512 |
直角棱镜 A=B=C=5.0mm VIS K9精退火光学玻璃 |
A=B=C=5.0mm |
斜面铝膜+直角面VIS增透 |
λ/4@632.8nm |
K9精退火光学玻璃 |
355513 |
直角棱镜 A=B=C=6.3mm VIS K9精退火光学玻璃 |
A=B=C=6.3mm |
斜面铝膜+直角面VIS增透 |
λ/4@632.8nm |
K9精退火光学玻璃 |
355514 |
直角棱镜 A=B=C=10.0mm VIS K9精退火光学玻璃 |
A=B=C=10.0mm |
斜面铝膜+直角面VIS增透 |
λ/4@632.8nm |
K9精退火光学玻璃 |
355515 |
直角棱镜 A=B=C=12.5mm VIS K9精退火光学玻璃 |
A=B=C=12.5mm |
斜面铝膜+直角面VIS增透 |
λ/4@632.8nm |
K9精退火光学玻璃 |
355516 |
直角棱镜 A=B=C=15.0mm VIS K9精退火光学玻璃 |
A=B=C=15.0mm |
斜面铝膜+直角面VIS增透 |
λ/4@632.8nm |
K9精退火光学玻璃 |
355517 |
直角棱镜 A=B=C=20.0mm VIS K9精退火光学玻璃 |
A=B=C=20.0mm |
斜面铝膜+直角面VIS增透 |
λ/4@632.8nm |
K9精退火光学玻璃 |
355518 |
直角棱镜 A=B=C=25.0mm VIS K9精退火光学玻璃 |
A=B=C=25.0mm |
斜面铝膜+直角面VIS增透 |
λ/4@632.8nm |
K9精退火光学玻璃 |
355519 |
直角棱镜 A=B=C=30.0mm VIS K9精退火光学玻璃 |
A=B=C=30.0mm |
斜面铝膜+直角面VIS增透 |
λ/4@632.8nm |
K9精退火光学玻璃 |
355520 |
直角棱镜 A=B=C=40.0mm VIS K9精退火光学玻璃 |
A=B=C=40.0mm |
斜面铝膜+直角面VIS增透 |
λ/4@632.8nm |
K9精退火光学玻璃 |
355521 |
直角棱镜 A=B=C=50.0mm VIS K9精退火光学玻璃 |
A=B=C=50.0mm |
斜面铝膜+直角面VIS增透 |
λ/4@632.8nm |
K9精退火光学玻璃 |
355565 |
直角棱镜 A=B=C=5.0mm VIS K9精退火光学玻璃 |
A=B=C=5.0mm |
斜面铝膜+直角面VIS增透 |
λ/10@632.8nm |
K9精退火光学玻璃 |
355566 |
直角棱镜 A=B=C=6.3mm VIS K9精退火光学玻璃 |
A=B=C=6.3mm |
斜面铝膜+直角面VIS增透 |
λ/10@632.8nm |
K9精退火光学玻璃 |
355567 |
直角棱镜 A=B=C=8.0mm VIS K9精退火光学玻璃 |
A=B=C=8.0mm |
斜面铝膜+直角面VIS增透 |
λ/10@632.8nm |
K9精退火光学玻璃 |
355568 |
直角棱镜 A=B=C=10.0mm VIS K9精退火光学玻璃 |
A=B=C=10.0mm |
斜面铝膜+直角面VIS增透 |
λ/10@632.8nm |
K9精退火光学玻璃 |
355569 |
直角棱镜 A=B=C=12.5mm VIS K9精退火光学玻璃 |
A=B=C=12.5mm |
斜面铝膜+直角面VIS增透 |
λ/10@632.8nm |
K9精退火光学玻璃 |
355570 |
直角棱镜 A=B=C=15.0mm VIS K9精退火光学玻璃 |
A=B=C=15.0mm |
斜面铝膜+直角面VIS增透 |
λ/10@632.8nm |
K9精退火光学玻璃 |
355571 |
直角棱镜 A=B=C=20.0mm VIS K9精退火光学玻璃 |
A=B=C=20.0mm |
斜面铝膜+直角面VIS增透 |
λ/10@632.8nm |
K9精退火光学玻璃 |
355572 |
直角棱镜 A=B=C=25.0mm VIS K9精退火光学玻璃 |
A=B=C=25.0mm |
斜面铝膜+直角面VIS增透 |
λ/10@632.8nm |
K9精退火光学玻璃 |
355573 |
直角棱镜 A=B=C=30.0mm VIS K9精退火光学玻璃 |
A=B=C=30.0mm |
斜面铝膜+直角面VIS增透 |
λ/10@632.8nm |
K9精退火光学玻璃 |
355574 |
直角棱镜 A=B=C=40.0mm VIS K9精退火光学玻璃 |
A=B=C=40.0mm |
斜面铝膜+直角面VIS增透 |
λ/10@632.8nm |
K9精退火光学玻璃 |
355575 |
直角棱镜 A=B=C=50.0mm VIS K9精退火光学玻璃 |
A=B=C=50.0mm |
斜面铝膜+直角面VIS增透 |
λ/10@632.8nm |
K9精退火光学玻璃 |
