联系人：王建辉
邮箱：276774248@qq.com
电话：15933752505
地址： 福建漳州市漳浦县官浔镇省炉村后壁美47号
标准件

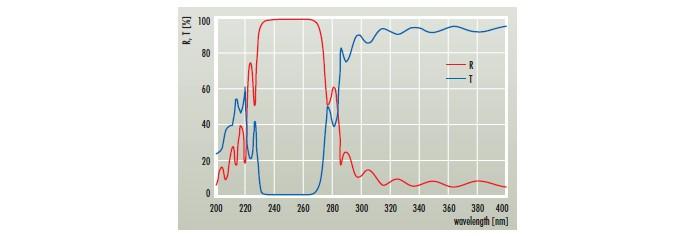

图1：248nm转向镜（AOI = 45°）对随机偏振光的反射和透射光谱
?氧化物涂层具有较高的机械稳定性和较低的杂散光损耗
?激光镜（在248nm处为> 99％，在308nm和351nm处R> 99.5％）
?高品质的镜面基板，熔融石英窗口片和镜片
?PR涂层的公差为
?± 2% for R = 10 ... 30%
?± 3% for R = 30 ... 75%
?± 2% for R = 75 ... 90% and
?± 1% for R > 90%
?开发和生产客户特定的组件

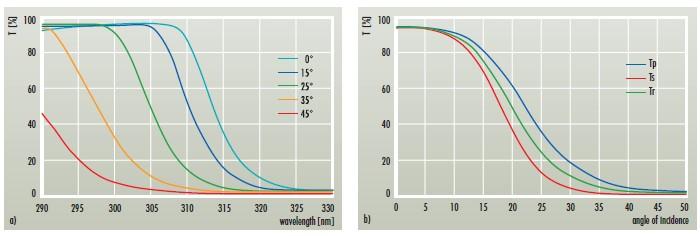

图2：可变衰减器在不同AOI下308nm处的透射光谱（a）和在308nm下AOI的透射率与AOI的透射率光谱图（b）; 透射率从AOI = 0°时的T> 85％变化到AOI = 45°时的T = 2±1％（非偏振光）
耐氟腔光学元件

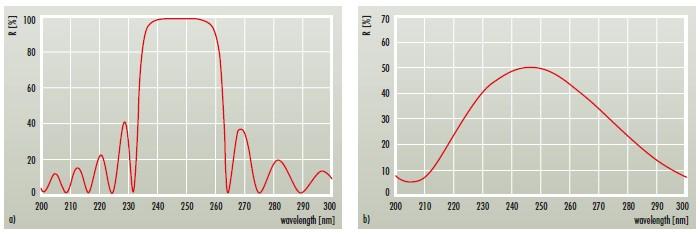

图3：氟化KrF激光镜的反射光谱（a）和R = 50±3％的输出耦合器（b）
?氟化物涂层和CaF2基材对氟和氯具有高稳定性
?激光镜（在248nm和308nm时R> 98％，在351nm时R> 96％）
?CaF2的高品质镜面基板，窗户和镜片（肖特公司248nm受激准分子级或紫外线品质）
?PR涂层的公差为：
?± 2% for R = 10 ... 30%
?± 3% for R = 30 ... 75% and
?± 2% for R=75 ... >90%
KrF，XeCl和XeF激光组件的技术参数
Coating |
Materials |
Reflectance |
Damage threshold* |
Lifetime test |
HR (0°, 248nm) |
oxides |
> 99% |
10 J/cm2, 1 - on - 1,20ns 5 J/cm2, 1000 - on - 1 |
? |
HR (45°, 248nm) |
oxides |
> 99% (random pol.) |
10 J/cm2, 1 - on - 1,20ns |
? |
HR (0°, 248nm) |
fluorides |
R > 98% |
? | 2x108 pulses** |
PR (0°, 248nm) |
fluorides |
R = 50 ± 3% |
? | 2x108 pulses** |
PR (0°, 248nm) |
fluorides |
R < 0.25% |
? | 2x108 pulses** |
HR (0°, 308nm) |
fluorides |
R > 98% |
? | 2x108 pulses*** |
HR (0°, 351nm) |
fluorides |
R > 96% |
? | 2x108 pulses*** |
PR (0°, 351nm) |
fluorides |
R = 25 ± 3% |
? | 2x108 pulses*** |
*在Laser LaborG?ttingen和Friedrich-SchillerUniversit?tJena进行了测量
**能量密度：100mJ / cm 2， 速率：100Hz，脉冲持续时间：15ns; 在慕尼黑的COHERENT AG进行测试
***能量密度：55 mJ / cm2， 速率：100Hz，脉冲持续时间：15ns; 在慕尼黑的COHERENT AG进行测试
标准具
在光学方面，标准具是一种法布里-珀罗-干涉仪，通常由具有两个反射面的透明板制成。其透射光谱作为波长的函数表现出与标准具的共振相对应的大透射峰。标准具广泛用于电信，激光和光谱学中，用于控制和测量激光源的波长。LAYERTEC根据波长范围提供各种标准具和定制直径的标准具。直径厚度可低至50 μm，平行度<1 arcsec是可能的。请根据需要定制直径和厚度，与我们联系。
| ? | Thickness [μm] |
Parallelism |
|
??= 25mm |
??= 12.7mm |
? | |
Fused Silica |
≥ 200μm |
≥ 50μm |
< 1 arcsec |
YAG |
≥ 200μm |
≥ 50μm |
< 1 arcsec |
Fused Silica |
≥ 300μm |
≥ 100μm |
< 5 arcsec |
定制棱镜和形状
LAYERTEC能够提供具有确定色散角的特殊色散棱镜。从紫外线到近红外波长范围内，可以为各种应用分配常用材料，例如各种类型的熔融石英，BK7，SF10，Infrasil和CaF2。关于用于fs应用的组件，LAYERTEC提供了可自定义尺寸的形状，用于设置确定的色散。我们的形状具有特殊的品质，即薄边的厚度小至200 μm，整个表面的真实平整度为λ/ 10（633nm）。当然，所有组件都将以周知的高LAYERTEC质量（10 -3从头开始）交付。
晶体抛光
除晶体上的高质量光学涂层外，LAYERTEC还支持抛光各种类型的晶体，例如YAG，KGW，KYW或LBO。我们的抛光技术还使我们能够小心处理和加工小尺寸或特殊形状的晶体。如果您有特殊问题，请随时与我们联系。
15933752505
