InGaAs蝶形平衡探测器

产品简介

蝶形封装光电平衡探测器集成了两个匹配的超低噪声模拟PIN探测器、低噪声宽带跨阻放大器，采用单电源供电。可以有效的减少信号的共模噪声，提高系统的信噪比。该探测器在兼具原模块性能同时尺寸小、重量轻、功耗低特别适合于模块以及系统集成。

产品特点

应用领域

产品参数

产品型号	DBD-100M-A	DBD-200M-A	DBD-300M-A	DBD-400M-A	DBD-500M-A	单位
探测器类型	InGaAs
波长	800~1700					nm
带宽	100M	200M	300M	400M	500M	Hz
探测器响应度	0.95	0.95	0.95	0.95	0.95	A/W@1550nm
跨阻增益	30K	30K	30K	10K	5K	V/A
共模抑制比	>30	>30	>30	>30	>30	dB
最大输入光功率	130	130	130	390	780	pw
NEP	5	5	5	7	7	pW/Sqrt(Hz)
输出阻抗	50	50	50	50	50	Q
输出耦合方式	DC/AC	DC/AC	DC/AC	DC/AC	DC
供电电压	5	5	5	5	5	V
供电电流	0.2(max)	0.2(max)	0.2(max)	0.2(max)	0.2(max)	A
光学输入	S ? MFC/APC(PM可选)
射频输出	MCX(Female)
外形尺寸	252210					mm

Si平衡探测器

产品简介

Si平衡探测模块集成了两个匹配的低噪声模拟PIN探测器、低噪声宽带跨阻放大器以及超低噪声电源。具有高增益、高灵敏度、高带宽、低噪声、高共模抑制比等特点，可以有效的减少信号的共模噪声，提高系统的信噪比。

产品特点

应用领域

产品参数

产品型号	MBD-100M-B	MBD-200M-B	MBD-300M-B	MBD-400M-B	MBD-500M-B	MBD-1G-B	MBD-2G-B	单位
探测器类型	Si
波长	400~1100							nm
带宽	100M	200M	300M	400M	500M	1G	2G	Hz
探测器响应度	0.55	0.55	0.55	0.55	0.55	0.55	0.55	A/W@850nm
跨阻增益	30K	30K	30K	10K	5K	30K	15K	V/A
最大输入光功率	240	240	240	725	1450	240	480	uW
NEP	11	11	11	14	18	20	20	pW/Sqrt(Hz)
输出阻抗	50	50	50	50	50	50	50	Q
输出耦合方式	DC/AC	DC/AC	DC/AC	DC/AC	DC	AC	AC
供电电压	5	5	5	5	5	12	12	V
供电电流	0.3(max)	0.3(max)	0.3(max)	0.3(max)	0.3(max	0.3(max	0.3(max)	A
光学输入	FC/APC(自由空间光可选)
射频输出	SMA
外形尺寸	624725							mm

InGaAs超低噪平衡探测器

产品简介

UBD系系列超低噪平衡探测模块是原MBD系系列基础上升级产品，相比较原MBD系列在其他参数相同条件下其本底噪声显著降低，在相同带宽以及增益条件下，其本底噪声约为MBD系列模块三分之一，因此灵敏度更高，信噪比更高。

产品特点

应用领域

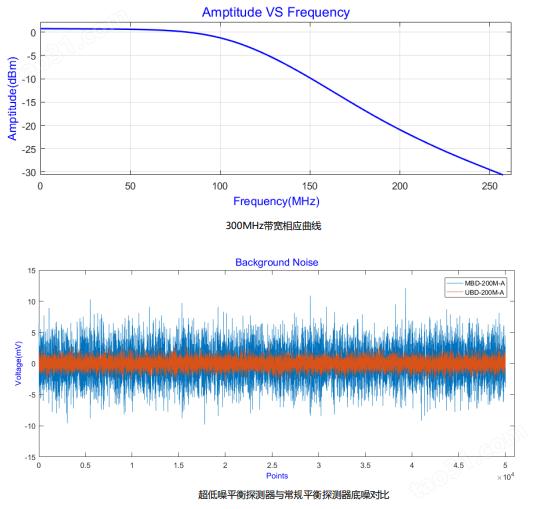

测试结果

产品参数

产品型号

UBD-100M-A

UBD-200M-A

UBD-300M-A

UBD-400M-A

UBD-500M-A

UBD-800M-A

UBD-1G-A

UBD-1.2G-A

UBD-1.5G-A

UBD-2G-A

UBD-2.5G-A

单位

探测器类型

InGaAs

波长

800~1700

带宽

100M

200M

300M

400M

500M

800M

1.2G

300M

400M

500M

探测器响应度

0.95

A/W@1550nm

跨阻增益

30K

20K

10K

30K

V/W

最大输入光功率

140

210

420

140

NEP

2.5

2.9

3.1

pW/Sqrt(Hz)

共模抑制比

>30

输出阻抗

输出耦合方式

DC/AC

供电电压

供电电流

0.5(max

0.5(max)

光学输入

FC/APC(自由空间可选)

射频输出

SMA

外形尺寸

80*90*25

InGaAs光电平衡探测器

产品简介

高速低噪声光电平衡探测模块集成了两个匹配的低噪声模拟PIN探测器、低噪声宽带跨阻放大器以及超低噪声电源。具有高增益、高灵敏度、高带宽、低噪声、高共模抑制比等特点，可以有效的减少信号的共模噪声，提高系统的信噪比。

产品特点

应用领域

测试结果

产品参数

产品型号	MBD-100M-A	MBD-200M-A	MBD-300M-A	MBD-400M-A	MBD-500M-A	MBD-800M-A	MBD-1G-A	MBD-1.5G-A	MBD-2G-A	MBD-2.5G-A	单位
探测器类型	InGaAs
波长	800~1700										nm
带宽	100M	200M	300M	400M	500M	800M	1G	1.5G	2G	2.5G	Hz
探测器响应度	0.95	0.95	0.95	0.95	0.95	0.95	0.95	0.95	0.95	0.95	A/W@1550nm
跨阻增益	30K	30K	30K	10K	5K	30K	30K	30K	15K	15K	V/A
最大输入光功率	140	140	140	420	840	140	140	140	280	280	pw
NEP	5	5	5	7	7	9	9	9	9	9	pW/Sqrt(Hz)
输出阻抗	50	50	50	50	50	50	50	50	50	50	Q
输出耦合方式	DC/AC	DC/AC	DC/AC	DC/AC	DC	AC	AC	AC	AC	DC
供电电压	5	5	5	5	5	12	12	12	12	12	V
供电电流	0.3(max)	0.3(max)	0.3(max)	0.3(max)	0.3(max)	0.3(max)	0.3(max)	0.3(max)	0.3(max)	0.3(max)
光学输入	FC/APC(自由空间光可选)
射频输出	SMA
外形尺寸	624725				755525						mm
