反射式全息光栅
全息光栅是由两束激光束干涉形成条纹，并在抛光底片上曝光，曝光介质上就形成了正弦横截面图案。

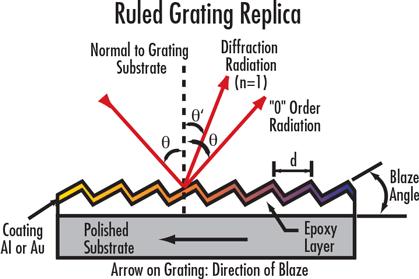

全息光栅产生的杂散光比刻划光栅少，每毫米可有3600线，高于理论分辨率。由于正横截面图案的关系，全息光栅不容易产生闪耀，与刻划型光栅相比效率也低了一些。但是，值得一提的是，当刻线宽度与波长之比接近1的时候，全息光栅的效率事实上与刻划行光栅是一样的。而且，每毫米1800线的全息光栅在500nm时与刻划光栅的效率是一样的。全息光栅与刻划光栅采取同样的方法进行复制。
光栅处理：光栅需要进行特殊处理，不过要避免它们沾染指纹和气溶胶。光栅只能由边缘处进行处理。在清理光栅前，请与我们。
槽/mm |
波长范围 (nm) |
尺寸 (mm) |
产品号 |
1200 |
400 - 700 |
12.5 x 25.0 |
#43-215 |
1800 |
250 - 400 |
12.5 x 25.0 |
#43-218 |
1800 |
400 - 700 |
12.5 x 25.0 |
#43-221 |
2400 |
400 - 700 |
12.5 x 25.0 |
#43-224 |
3600 |
250 - 400 |
12.5 x 25.0 |
#43-227 |
1200 |
250 - 400 |
12.7 x 12.7 |
#43-772 |
1200 |
400 - 700 |
12.7 x 12.7 |
#43-773 |
1800 |
250 - 400 |
12.7 x 12.7 |
#43-774 |
1800 |
400 - 700 |
12.7 x 12.7 |
#43-775 |
2400 |
250 - 400 |
12.7 x 12.7 |
#43-776 |
2400 |
400 - 700 |
12.7 x 12.7 |
#43-777 |
3600 |
250 - 400 |
12.7 x 12.7 |
#43-778 |
2400 |
400 - 700 |
25.0 x 25.0 |
#43-225 |
1800 |
400 - 700 |
25.0 x 25.0 |
#43-222 |
1800 |
250 - 400 |
25.0 x 25.0 |
#43-219 |
1200 |
400 - 700 |
25.0 x 25.0 |
#43-216 |
3600 |
250 - 400 |
25.0 x 25.0 |
#43-228 |
1200 |
400 - 700 |
30.0 x 30.0 |
#55-264 |
1800 |
400 - 700 |
30.0 x 30.0 |
#55-265 |
2400 |
400 - 700 |
30.0 x 30.0 |
#55-266 |
1200 |
250 - 400 |
50.0 x 50.0 |
#43-214 |
1200 |
400 - 700 |
50.0 x 50.0 |
#43-217 |
1800 |
250 - 400 |
50.0 x 50.0 |
#43-220 |
1800 |
400 - 700 |
50.0 x 50.0 |
#43-223 |
2400 |
400 - 700 |
50.0 x 50.0 |
#43-226 |
1200 |
250 - 400 |
25.0 x 25.0 |
#48-465 |
1800 |
250 - 400 |
30.0 x 30.0 |
#48-466 |
2400 |
250 - 400 |
25.0 x 25.0 |
#48-467 |
2400 |
250 - 400 |
30.0 x 30.0 |
#48-468 |
3600 |
250 - 400 |
50.0 x 50.0 |
#48-469 |
反射式全息光栅?订购信息：
1200 Grooves/mm, 12.5 x 25mm, VIS Holographic Grating
库存#43-215技术参数与相关资料
尺寸 (mm) |
12.5 x 25.0 |
尺寸容差 (mm) |
±0.5 |
槽/mm |
1200 |
厚度 (mm) |
9.5 |
波长 |
VIS |
波长范围 (nm) |
400 - 700 |
涂层 |
Bare Aluminum |
衍射效率 (%) |
45 - 65 |
基底 |
Float Glass |
类型 |
Reflective Diffraction Grating |
构造 |
Holographic Grating |
RoHS |
符合标准 |
1800 Grooves/mm, 12.5 x 25mm, UV Holographic Grating
库存#43-218技术参数与相关资料
尺寸 (mm) |
12.5 x 25.0 |
尺寸容差 (mm) |
±0.5 |
槽/mm |
1800 |
厚度 (mm) |
9.5 |
波长 |
UV |
波长范围 (nm) |
250 - 400 |
涂层 |
Bare Aluminum |
衍射效率 (%) |
45 - 65 |
基底 |
Float Glass |
类型 |
Reflective Diffraction Grating |
构造 |
Holographic Grating |
RoHS |
符合标准 |
2400 Grooves/mm, 12.5 x 25mm, VIS Holographic Grating
库存#43-224技术参数与相关资料
尺寸 (mm) |
12.5 x 25.0 |
尺寸容差 (mm) |
±0.5 |
槽/mm |
2400 |
厚度 (mm) |
9.5 |
波长 |
VIS |
波长范围 (nm) |
400 - 700 |
涂层 |
Bare Aluminum |
衍射效率 (%) |
45 - 65 |
基底 |
Float Glass |
类型 |
Reflective Diffraction Grating |
构造 |
Holographic Grating |
RoHS |
符合标准 |
3600 Grooves/mm, 12.5 x 25mm, UV Holographic Grating
库存#43-227技术参数与相关资料
尺寸 (mm) |
12.5 x 25.0 |
尺寸容差 (mm) |
±0.5 |
槽/mm |
3600 |
厚度 (mm) |
9.5 |
波长 |
UV |
波长范围 (nm) |
250 - 400 |
涂层 |
Bare Aluminum |
衍射效率 (%) |
45 - 65 |
基底 |
Float Glass |
类型 |
Reflective Diffraction Grating |
构造 |
Holographic Grating |
RoHS |
符合标准 |
3600 Grooves/mm, 50mm Square, UV Holographic Grating
库存#48-469技术参数与相关资料
尺寸 (mm) |
50.0 x 50.0 |
尺寸容差 (mm) |
±0.5 |
槽/mm |
3600 |
厚度 (mm) |
9.5 |
波长 |
UV |
波长范围 (nm) |
250 - 400 |
涂层 |
Bare Aluminum |
衍射效率 (%) |
45 - 65 |
基底 |
Float Glass |
类型 |
Reflective Diffraction Grating |
构造 |
Holographic Grating |
RoHS |
符合标准 |
