UC系列镜头
（1）超紧凑 (UC) 设计，外型小巧
（2）专为小型像素 (≤2.2μm)
（3）针对1/2.5"传感器进行优化，支持大尺寸1/1.8"的传感器
我们推出了超紧凑TECHSPEC? UC系列定焦镜头，这种设计可以在优化性能、成本及尺寸的同时不影响其品质或风格。这款镜头专为 ≤2.2μm的像素而设计，能在整个传感器范围内提供高等级的分辨率 (>200 lp/mm)，并与所有标准C接口相机相容。TECHSPEC? UC系列定焦镜头具有焦距与光圈调整功能，以及埋头固定螺钉，可用于典型的机器视觉工作距离。这款镜头已针对1/2.5"传感器进行优化，同时还适用于大尺寸达1/1.8"的传感器。无论是相机传感器尺寸较小的应用，还是不同工作距离的应用,TECHSPEC? UC系列镜头都有出众表现，因此非常适用于检测、工厂自动化、生物医学装置及其他广泛应用。
?
?
?
?
焦距 FL (mm) |
大摄像机传感器格式 |
孔径 (f/#) |
c工作距离 (mm) |
产品号 |
4 |
1/2" |
f/1.8 - f/11 |
0 - ∞ |
#33-300 |
6 |
1/2" |
f/1.85 - f/11 |
50 - ∞ |
#33-301 |
8 |
1/2" |
f/1.8 - f/11 |
50 - ∞ |
#33-302 |
12 |
1/1.8" |
f/1.8 - f/11 |
100 - ∞ |
#33-303 |
16 |
1/1.8" |
f/1.8 - f/11 |
200 - ∞ |
#33-304 |
25 |
1/1.8" |
f/1.85 - f/16 |
200 - ∞ |
#33-305 |
订购信息：

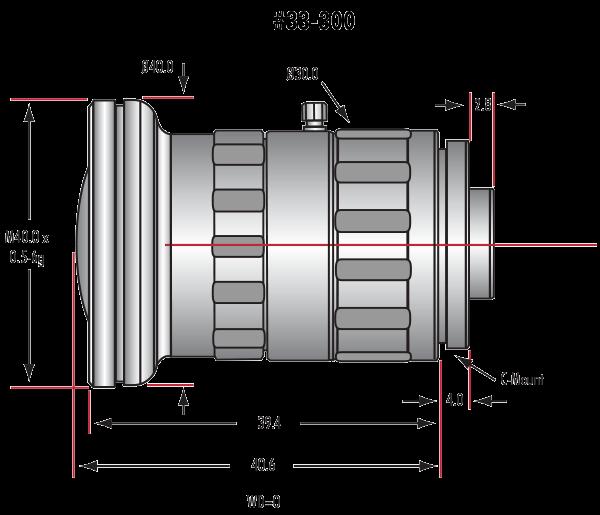

4mm UC Series Fixed Focal Length Lens
库存#33-300技术参数与相关资料
焦距 FL (mm) |
4 |
大摄像机传感器格式 |
1/2" |
Optimized Sensor Format |
1/2.5" |
工作距离 (mm) |
0 - ∞ |
类型 |
Fixed Focal Length Lens |
视场,1/2.5”传感器 |
19.4mm - 71.2° |
视场, 1/2" 传感器 |
22.9mm - 79.5° |
孔径 (f/#) |
f/1.8 - f/11 |
数字孔径 NA, 对象侧 |
0.089 |
Number of Elements (Groups) |
8 (7) |
畸变 (%) |
<17.5% (on 1/2.5" Sensor) |
外径 (mm) |
40 |
长度 (mm) |
40.6 (max) |
支架 |
C-Mount |
涂层 |
MgF2 |
RoHS |
符合标准 |
?
6mm UC Series Fixed Focal Length Lens
库存#33-301技术参数与相关资料
焦距 FL (mm) |
6 |
大摄像机传感器格式 |
1/2" |
Optimized Sensor Format |
1/2.5" |
工作距离 (mm) |
50 - ∞ |
类型 |
Fixed Focal Length Lens |
视场,1/2.5”传感器 |
62.54mm - 52.78° |
视场, 1/2" 传感器 |
71.38mm - 58.97° |
孔径 (f/#) |
f/1.85 - f/11 |
数字孔径 NA, 对象侧 |
0.00775 |
Number of Elements (Groups) |
9 (8) |
畸变 (%) |
<9.5% (on 1/2.5" Sensor) |
外径 (mm) |
36 |
长度 (mm) |
40.9 (max) |
滤波器螺纹 |
M34 x 0.5 |
支架 |
C-Mount |
涂层 |
? |
| ? | ? |
RoHS |
符合标准 |
?

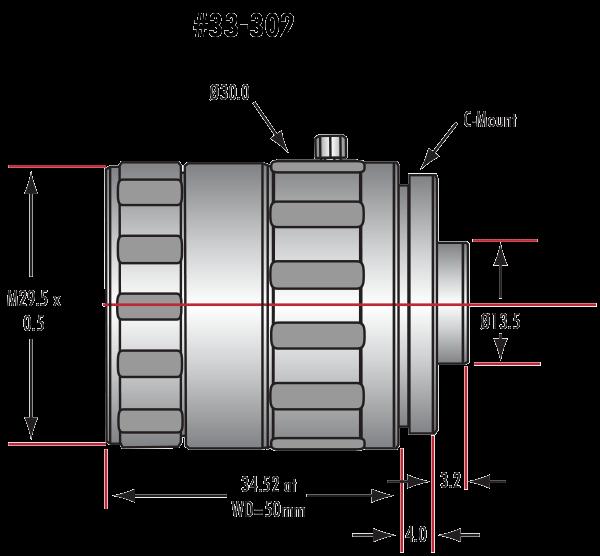

8mm UC Series Fixed Focal Length Lens
库存#33-302技术参数与相关资料
焦距 FL (mm) |
8 |
大摄像机传感器格式 |
1/2" |
Optimized Sensor Format |
1/2.5" |
工作距离 (mm) |
50 - ∞ |
类型 |
Fixed Focal Length Lens |
视场,1/2.5”传感器 |
35.65mm - 39.24° |
视场, 1/2" 传感器 |
40mm - 43.6° |
孔径 (f/#) |
f/1.8 - f/11 |
数字孔径 NA, 对象侧 |
0.03 |
Number of Elements (Groups) |
8 (7) |
畸变 (%) |
<4% (on 1/2.5" Sensor) |
外径 (mm) |
30 |
长度 (mm) |
34.52 (max) |
支架 |
C-Mount |
涂层 |
MgF2 |
RoHS |
符合标准 |
?
12mm UC Series Fixed Focal Length Lens
库存#33-303技术参数与相关资料
焦距 FL (mm) |
12 |
大摄像机传感器格式 |
1/1.8" |
Optimized Sensor Format |
1/2.5" |
工作距离 (mm) |
100 - ∞ |
类型 |
Fixed Focal Length Lens |
视场,1/2.5”传感器 |
53.2mm - 26° |
视场, 1/2" 传感器 |
60.2mm - 29.2° |
视场，1/1.8"传感器 |
68mm - 32.8° |
孔径 (f/#) |
f/1.8 - f/11 |
数字孔径 NA, 对象侧 |
0.029 |
Number of Elements (Groups) |
7 (6) |
畸变 (%) |
<2.5% (on 1/2.5" Sensor) |
外径 (mm) |
30 |
长度 (mm) |
35.2 (max) |
滤波器螺纹 |
M25.5 x 0.5 |
支架 |
C-Mount |
涂层 |
MgF2 |
RoHS |
符合标准 |
?
16mm UC Series Fixed Focal Length Lens
库存#33-304技术参数与相关资料
焦距 FL (mm) |
16 |
大摄像机传感器格式 |
1/1.8" |
Optimized Sensor Format |
1/2.5" |
工作距离 (mm) |
200 - ∞ |
类型 |
Fixed Focal Length Lens |
视场,1/2.5”传感器 |
71.3mm - 20.21° |
视场, 1/2" 传感器 |
80mm - 22.62° |
视场，1/1.8"传感器 |
90mm - 25.36° |
孔径 (f/#) |
f/1.8 - f/11 |
数字孔径 NA, 对象侧 |
0.021 |
Number of Elements (Groups) |
7 (5) |
畸变 (%) |
<0.8% (on 1/2.5" Sensor) |
外径 (mm) |
30 |
长度 (mm) |
29.13 (max) |
滤波器螺纹 |
M25.5 x 0.5 |
支架 |
C-Mount |
涂层 |
MgF2 |
RoHS |
符合标准 |
?
25mm UC Series Fixed Focal Length Lens
库存#33-305技术参数与相关资料
焦距 FL (mm) |
25 |
大摄像机传感器格式 |
1/1.8" |
Optimized Sensor Format |
1/2.5" |
工作距离 (mm) |
200 - ∞ |
类型 |
Fixed Focal Length Lens |
视场,1/2.5”传感器 |
46.74mm - 12.54° |
视场, 1/2" 传感器 |
52.5mm - 14.08° |
视场，1/1.8"传感器 |
59.14mm - 15.87° |
孔径 (f/#) |
f/1.85 - f/16 |
数字孔径 NA, 对象侧 |
0.0314 |
Number of Elements (Groups) |
7 (5) |
畸变 (%) |
<0.58% (on 1/2.5" Sensor) |
外径 (mm) |
30 |
长度 (mm) |
31.28 (max) |
滤波器螺纹 |
M25.5 x 0.5 |
支架 |
C-Mount |
涂层 |
MgF2 |
RoHS |
符合标准 |
