ZAP-IT激光校准纸

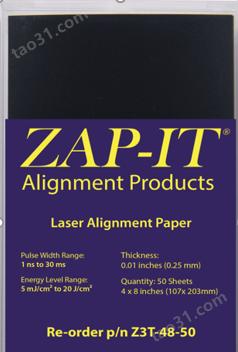

Z3T ZAP-IT?激光校准纸4 X 8英寸
Model：Z3T-48-50
Z3T-48-50 ZAP-IT新技术校准纸。每包50张。带封口的聚乙烯盒子。每张纸为4 X 8英寸。0.25毫米厚度。前面有缎面黑色专li涂层。纯白色背面，无印花。
使用ZAP-IT?激光校准纸记录激光束特性
光束形状
模式
强度
发散
能量分布
ZAP-IT?激光校准纸功能
Part number: Z3T-48-50
脉冲宽度范围：1 ns至30?ms
能级范围：5 MJ/cm2至20 J/cm2
在从紫外线到红外线的宽光谱范围内敏感。
用于将外部附件（如扩束器、透镜、光圈、衰减器和功率测量设备）与激光束轴对准。
现在包装在可重新密封的聚乙烯盒中，便于查看产品和方便取用。建立稳定的可视化数据库。
零件编号：Z3T-48-50
使用ZAP-IT?激光校准纸
将激光校准纸保持在光束路径中要记录光束印记的位置。使激光产生脉冲，以产生与激光束内的能量分布相对应的永jiu视觉记录。对于连续波（CW）激光器，使用机械斩波器或Q开关来产生短脉冲或快速物理开关激光器。
注意：始终佩戴激光防hu眼镜
在进行ZAP-IT?烧录之前，请移除光纤光束传输系统。光纤可以扰乱光束的模式结构，从而产生均匀的图案，该图案不会显示激光束中的不规则性。
对于直径小于?（6.3 mm）的激光束，使用扩束透镜增加直径并在ZAP-IT?Burn中获得更多细节。
在光束路径中放置一个正透镜（最常见），并在>2.5倍透镜焦距的距离处进行灼烧。该距离处的光束直径大于原点处的光束直径。
增加或减少激光输出能量水平，使细节在ZAP-IT?激光校准纸上清晰可见。
因此不是所有的激光器都具有足够的输出功率来留下详细的灼伤。作为参考，具有至少10毫焦耳输出的脉冲激光（飞秒至50毫秒）通常将产生良好的细节。
因此，对于没有留下足够细节的激光束脉冲，将激光校准纸留在原位并施加几个脉冲。
ZAP-IT?激光校准纸上的印记提供了以下信息：
反射镜对准精度
能量分布、模式质量和边缘清晰度
渐晕
由于光学器件未镀膜或放置错误而产生的二次发射
分散
光束路径中的光学损伤
保存ZAP-IT?烧蚀记录，以便对校准和光束质量进行历史评估和比较。原始设备制造商（OEM）和现场服务人员通常使用以前的燃烧模式进行快速性能检查。
REV. 71A
Z3T ZAP-IT?激光校准纸4 X 8英寸
