NUV-VIS 变焦镜头系统
NUV-VIS 变焦是电动成像镜头系统,在 330nm 700nm 光谱范围内运行,变焦比例为 6.2:1。它是适用于高倍显微镜和 OEM 应用,如蛋白质晶体学、法医物证分析和表面缺陷检测的理想数字成像产品。
1）为 2/3” 传感器而设计
2）焦距范围 80-497mm
3）电动式,易于调整倍率
4）与无限远校正成像显微镜物镜、Plan Apo NUV 长工作距离显微镜物镜和高功率 UV 聚焦物镜组合

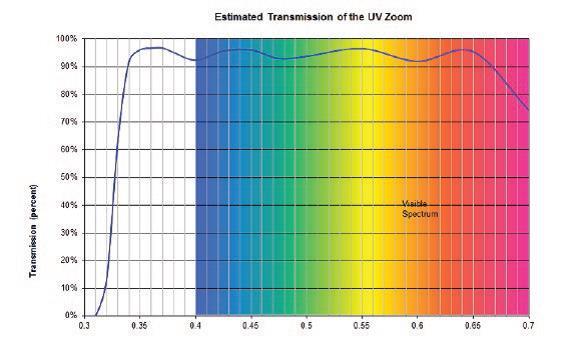

5）工作光谱范围是 330nm 700nm
6）可以配备手动镜头
NUV-VIS 变焦镜头系统
| 变焦比例 | 6.2:1 |
| 放大倍率 | 0.4x - 2.5x |
| 焦距范围 (mm) | 80 - 497 |
| 光谱范围 (nm) | 330 - 700 |
| 数值孔径:图像侧 | 0.019 - 0.024 |
| 失真 | 整个视场 < 0.2% |
| 大传感器覆盖范围 | 2/3” |
| 相机接口 | C 接口 |
| 变焦驱动机制 | 二相步进电机 霍尔效应限制传感器 |
| 物镜镜头(三丰)Plan Apo NUV | 物距 (mm) | 数值孔径 | 景深 (μm) | 相机画幅 | 1.0X 转接器低倍率 HxV |
1.0X 转接器高倍率 HxV |
| 10X | 30.5 | 0.28 | 6.4 | 倍率 | 4.0X | 24.9X |
| 1/4” 传感器 | 0.80 x 0.60 | 0.13 x 0.10 | ||||
| 1/3” 传感器 | 1.20 x 0.90 | 0.19 x 0.14 | ||||
| 1/2” 传感器 | 1.60 x 1.20 | 0.26 x 0.19 | ||||
| 2/3” 传感器 | 2.20 x 1.65 | 0.35 x 0.27 | ||||
| 20X | 17.0 | 0.40 | 3.1 | 倍率 | 8.0X | 49.7X |
| 1/4” 传感器 | 0.40 x 0.30 | 0.06 x 0.05 | ||||
| 1/3” 传感器 | 0.60 x 0.45 | 0.10 x 0.07 | ||||
| 1/2” 传感器 | 0.80 x 0.60 | 0.13 x 0.10 | ||||
| 2/3” 传感器 | 1.10 x 0.83 | 0.18 x 0.13 | ||||
| 50X | 15.0 | 0.42 | 0.8 | 倍率 | 20.0X | 124.3X |
| 1/4” 传感器 | 0.16 x 0.12 | 0.03 x 0.02 | ||||
| 1/3” 传感器 | 0.24 x 0.18 | 0.04 x 0.03 | ||||
| 1/2” 传感器 | 0.32 x 0.24 | 0.05 x 0.04 | ||||
| 2/3” 传感器 | 0.44 x 0.33 | 0.07 x 0.05 |
