高斯顶帽透镜GTH-5-250-4
输入光束直径：TEM00直径（1 / e2）5.0±0.15 mm; 输出光束：250毫米工作距离的顶帽尺寸：4×4平方毫米（可用附加透镜调节）。
高斯 - 顶帽波束成形透镜是一种特殊形式的透镜，用于将高斯光束的能量分配给顶帽子轮廓。
高斯顶帽透镜GTH-5-250-4
透镜规格：
材质：LF5肖特玻璃;
n = 1.5659 @ 1060nm;
n = 1.5848 @ 546nm;
n = 1.6192 @ 365nm;
通光孔径：直径11.0毫米;
损伤阈值（未涂覆）：> 3J / cm2 @ 532nm，10ns;
安装在1“环形支架上;
方形礼帽尺寸和相应的工作距离可以通过在光束整形透镜GTH-5-250-4之后放置额外的透镜或物镜来改变。
平方尺寸和工作距离对附加透镜或物镜的焦距的依赖性：
焦距，毫米 |
顶帽见方大小，毫米 |
工作距离，毫米 |
+50 |
0.67 x 0.67 |
42 |
+100 |
1.1 x 1.1 |
71 |
+200 |
1.8 x 1.8 |
111 |
+300 |
2.2 x 2.2 |
136 |
-1000 |
5.3 x 5.3 |
333 |
-500 |
8.0 x 8.0 |
500 |
GTH-5-250-4操作规范
建议的操作波长范围 |
400-1500 nm |
输入光束TEM00，直径（1 /e2）： |
5.0 ± 0.15 mm |
输出光束 |
hat size at 250 mm working distance: |
工作距离 |
250 mm (adjustable with additional lens) |
光束能量分配效率 |
> 95% of input energy within Hat profile |
光束均匀 |
± 5 % (rel. to average intensity within hat) |
透镜直径 |
12.0 ± 0.1 mm |
厚度 |
4.0 ± 0.1 mm |
光束整形原理和透镜形状

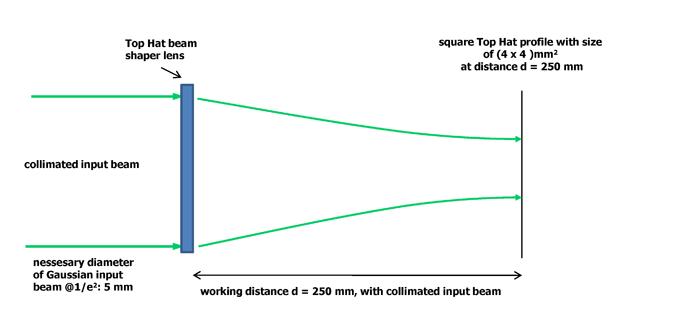

高斯顶帽光束成形器透镜的光学设置
如果使用准直高斯光束，则顶帽光束成形器透镜在工作距离d = 250mm处提供尺寸为（4×4）mm2的正方形顶帽子光束轮廓。
顶帽光束成形器透镜也适用于发散和会聚高斯光束。 重要：必须考虑光束整形器透镜平面上的输入光束直径必须为5mm @ 1 / e2。
对于发散的（或收敛的）梁，顶帽的尺寸和工作距离增加（或减小）。
?

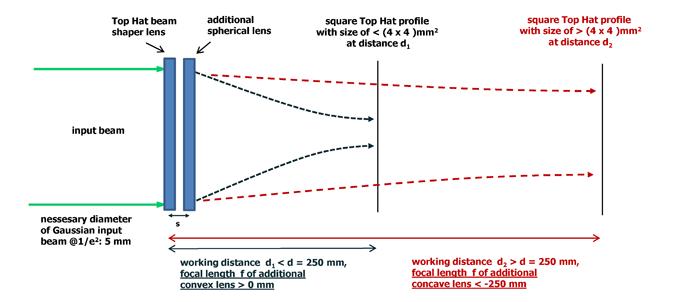

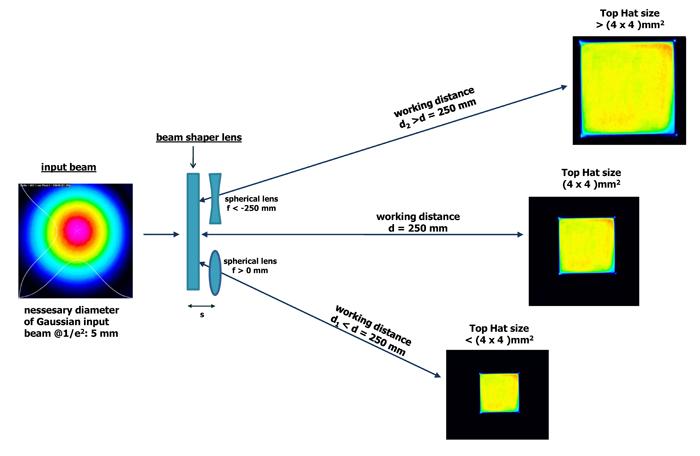

用附加的球面透镜调整方帽的尺寸
Hat配置文件的工作距离和尺寸可以通过额外的透镜改变（相同的比例）。 对于凸透镜而言， Hat型材的尺寸和工作距离会变小。 对于一个凹透镜来说，大礼帽型材的尺寸和工作距离会变大。
新的工作距离和大礼帽配置文件的大小可以计算出来：
对于焦距f> 0mm（附加凸透镜），焦距f <-250mm（附加凹透镜）; s-> 0

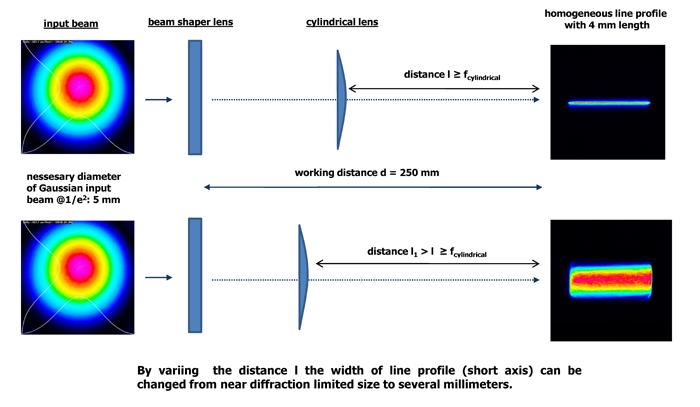

均匀线生成顶帽光束成形透镜和附加
柱面透镜
通过在 Hat光束成形器透镜后面引入附加的圆柱形透镜（由此必须考虑柱面透镜和工作平面之间的距离l必须大于或等于柱面透镜的焦距），可以产生线轮廓 在工作的飞机。 沿着长轴，强度分布是均匀的。 沿着由柱面透镜聚焦的短轴，轮廓接近高斯。

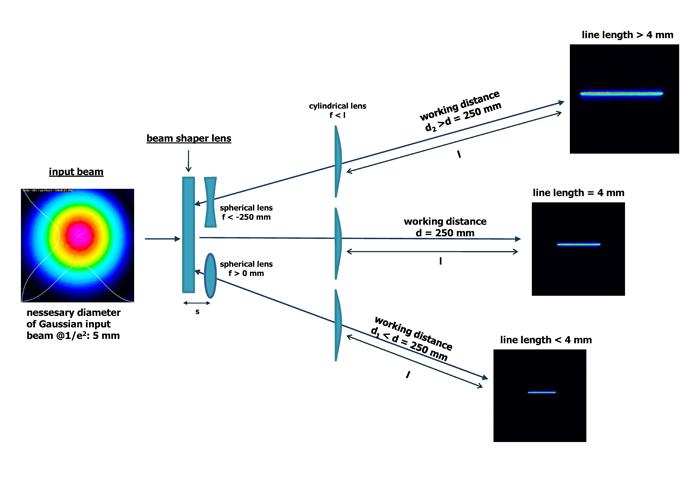

用附加球面透镜调整均匀线的长度
型号 |
产品描述 |
|---|---|
GTH-5-250-4 |
uncoated lens |
GTH-5-250-4-IR |
IR coated lens (700-1300 nm (R<1% per face)) |
GTH-5-250-4-VIS |
VIS coated lens (400-700 nm (R<1% per face)) |
