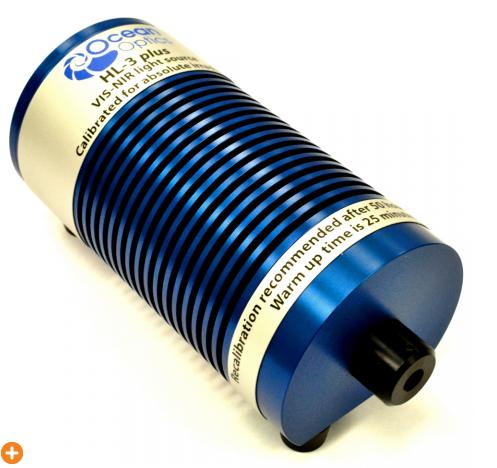

HL-3-CAL/HL- 3+ -CAL系列光源
?
查看产品目录
产品 |
标准波长范围 |
标准配件 |
HL-3-CAL |
350-1100nm |
余弦校正器 |
HL-3-CAL-EXT |
350-2400 nm |
余弦校正器 |
HL-3-INT-CAL |
350-1100nm |
积分球 |
HL-3-INT-CAL-EXT |
350-2400 nm |
积分球 |
HL-3plus-CAL |
350-1100 nm |
余弦校正器 |
HL-3plus-CAL-EXT |
350-2400 nm |
余弦校正器 |
HL-3plus-INT-CAL |
350-1100nm |
积分球 |
HL-3plus-INT-CAL-EXT |
350-2400 nm |
积分球 |
HL-RECAL |
随光源变化 |
HL-3再校准 |
HL-EXT-RECAL |
随光源变化 |
3plus扩展段再校准 |
?
对于使用一根光纤的HL-3-CAL光源的校准，请应用工程师寻求帮助
标签
扩展波段 积分球 光源 低不稳定性 辐射校准 遮蔽挡板 卤钨灯
HL-3和HL-3plus系列可见及近红外光源可用于光谱仪系统的光谱响应校准。在350-2400nm，使用这种新的光源并搭配海阳光学的操作软件您会得到一个准确性*的强度值。
HL-3plus系列
这一系列能够提供一个在350-1100nm波段，900nm处大不确定性为3%的业内的辐射校准光源，您还可以选择一个拓展产品使校准波段拓宽2400nm。这款光源的前端同时配置了一个用晶体管脉冲或者手动控制的积分挡板。内部的光快门块*来源于取样器，可以提供很好的暗室测量准确性。
积分球校准光源
HL-3-INT-CAL和HL-3plus-INT-CAL样机提供给了一个小开口为6mm的积分球校准测试附件（INT型号）。INT-CAL样机有一个用于积分球上面的散射附件。只需将INT-CAL光源置于积分球的开口处即可。
注意：标准校准光源每次再校准过之后可以提供50个小时的正常使用，所以他们并非为日常的光源测量设计。提供再校准服务。作为购买校准光源的可选项，我们能针对您的光谱仪内部为您提供一个使用我们SPEC-CAL-UV的校准服务。
HL-3-CAL/HL- 3+ -CAL系列光源
产品细节
1）稳定的卤钨灯光源可以提供持久的光学输出以得到可靠数据
2）HL-3plus样机可以保证低的测量不确定性和数据可信度，积分挡板也更有利于得到准确的暗室测量数据
3）CAL-INT样机直接接在积分球上
4）数字校准数据可以载入海洋光学软件得到强度值
?
产品附件
1）电源线
2）稳定电源的电源适配器
3）调整SMA或CC-3余弦校正器的通用扳手
4）电子版标准数据-灯泡标准文件
5）纸质版标准数据和文件
?
校准协议
HL-3-CAL执行ISO17025标准进行校准，IEC指导和JCGM100:2008(GUM)协议。我们的校准实验室并未被ISO17025标准，IEC指导和JCGM100:2008(GUM)协议授权。但是，但是我们的校准标准非常严格，要求必须适用如上协议。所以，大部分我们的用户还是可以应用和整理我们提供的标准去进行日常的校准。
?
规格
HL-3plus-CAL系列
这一系列能够提供一个在350-1100nm波段，900nm处大不确定性为3%的业内的辐射校准光源，您还可以选择一个拓展产品使校准波段拓宽2400nm。
工程规格 |
HL-3plus-CAL HL-3plus-INT-CAL |
HL-3plus-CAL-EXT HL-3plus-INT-CAL-EXT |
光源： |
卤钨灯 |
卤钨灯 |
工作波长： |
350-1100nm |
350-2400nm |
灯泡额定功率： |
5W |
5W |
预热时间：* |
15分钟 |
15分钟 |
标准使用寿命： |
50小时 |
50小时 |
校准用于： |
福照度 （Uw/nm/cm2） |
福照度 （Uw/nm/cm2） |
小不确定性： |
3%( HL-3plus-CAL) |
3%( HL-3plus-CAL-EXT) |
7%( HL-3plus-INT-CAL) |
7%( HL-3plus-INT-CAL-EXT) |
|
稳定性（电流）： |
0.5% 波峰波峰 |
0.5% 波峰波峰 |
漂移（电压）： |
<0.3% 每小时 |
<0.3% 每小时 |
积分挡板： |
有 |
有 |
连接件： |
SMA 905;CC-3(HL-3plus-CAL) |
SMA 905;CC-3(HL-3plus-CAL-EXT) |
积分球(HL-3plus-INT-CAL) |
积分球(HL-3plus-INT-CAL-EXT) |
|
工作温度： |
5-35℃ |
5-35℃ |
工作湿度： |
5-95%，在40℃处未冷凝 |
5-95%，在40℃处未冷凝 |
电源要求： |
85-264V，50/60Hz |
85-264V，50/60Hz |
功耗： |
1.2A@12VDC |
1.2A@12VDC |
外形尺寸： |
14X6X6 cm |
14X6X6 cm |
重量： |
0.5kg |
0.5kg |
安全规范： |
CE;ROHS,WEEE |
CE;ROHS,WEEE |
?
*预热时的环境温度为23摄氏度，正常气流下，无振动
对一项标准偏差的校准不确定性（k=1） |
||||
波长 |
HL-3plus-CAL |
HL-3plus-CAL-EXT) |
HL-3plus-INT-CAL |
HL-3plus-CAL-EXT |
@400nm |
5.1% |
5.1% |
9%* |
9%* |
@500nm |
3.7% |
3.7% |
9%* |
9%* |
@600nm |
3.0% |
3.0% |
9%* |
9%* |
@900nm |
3.0% |
3.0% |
9%* |
9%* |
@1300nm |
N/A |
3.1% |
9%* |
9%* |
@1600nm |
N/A |
3.0% |
9%* |
9%* |
@2200nm |
N/A |
10.9% |
9%* |
9%* |
*初始值
?
HL-3-CAL 系列
这一系列能够提供一个在350-1100nm波段，900nm处尽可能低于10%不确定性的校准光源，您还可以选择一个拓展产品使校准波段拓宽2400nm。
工业规格 |
HL-3-CAL HL-3-INT-CAL |
HL-3-CAL-EXT HL-3-INT-CAL-EXT |
光源： |
卤钨灯 |
卤钨灯 |
工作波长： |
350-1100nm |
350-2400nm |
灯泡额定功率： |
5W |
5W |
预热时长：* |
15分钟 |
15分钟 |
标准寿命： |
50小时 |
50小时 |
校准用途： |
辐照度 |
辐照度 |
对一项标准偏差的校准不确定性，400-1600nm(k=1): |
10%( HL-3-CAL) |
10%( HL-3-CAL-EXT) |
15%(HL-3-INT-CAL) |
15%( HL-3-INT-CAL-EXT) |
|
稳定性(电流)： |
0.5% 峰值到峰值 |
0.5% 峰值到峰值 |
漂移(电压)： |
<0.3% 每小时 |
<0.3% 每小时 |
积分挡板： |
没有 |
没有 |
连接件： |
CC-3(HL-3-CAL) |
CC-3(HL-3-CAL-EXT) |
积分球 (HL-3-INT-CAL) |
积分球 (HL-3-INT-CAL-EXT) |
|
工作温度： |
5-35℃ |
5-35℃ |
工作湿度： |
5-95%，在40℃处未冷凝 |
5-95%，在40℃处未冷凝 |
电源要求： |
85-264V，50/60Hz |
85-264V，50/60Hz |
功耗： |
1.2A@12V 直流电源 |
1.2A@12V 直流电源 |
外形尺寸： |
14X6X6cm |
14X6X6cm |
重量： |
0.5kg |
0.5kg |
安全规范： |
CE;ROHS,WEEE |
CE;ROHS,WEEE |
*预热时的环境温度为23摄氏度，正常气流下，无振动
