带扇形角的激光线

激光线发生器，风扇角度在8°和84°之间

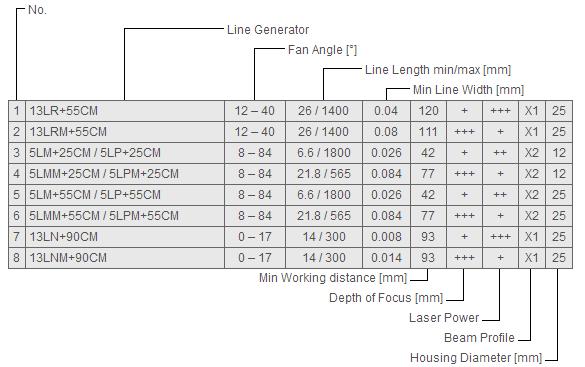

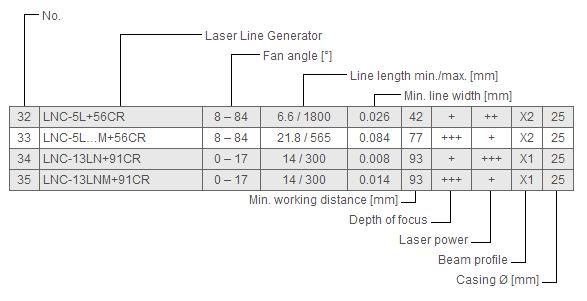

工作距离范围（线长和线宽），强度分布和波长

低噪声激光线发生器，带扇形角，集成电子元件

低噪声激光线发生器，扇形角度在8°和84°之间

工作距离范围（线长和线宽），强度分布和波长。

激光微线发生器13LR + 55CM

具有均匀强度分布和恒定线宽的扇形角激光

光束整形光学系统定义光束参数，扇形角和线长，工作距离和聚焦范围。

所选择的激光模块定义波长和功率输出，从而定义激光安全等级。

den表中所示的线长和线宽对线光学器件的标称工作距离有效。 任何工作距离的变化确实需要在可用的聚焦范围内重新聚焦，线长和线宽与较大的工作距离成正比增加。

性能特点

?扇形角度为12°，25°和40°

?线性方向均匀的强度分布，垂直方向为高斯分布

?沿整个线长度的恒定线宽（见[X1]）

?线宽从40μm（1 /e2）开始

?集成聚焦机制

?激光功率输出高达107?mW

?激光波长405980 nm，可选10641550 nm

?集成功率控制，可在<1％-范围内调节

?外部调制：TTL高达250 kHz，模拟高达100 kHz

?电源电压：5V DC

PC interface

PC接口

用于激光控制和数据读出的PC接口（RS232） - 电子类型CS或PS

?输入参数：

?CURR。 激光功率

o激光功率限制

?输出参数：

o激光电流（mA）

?温度

o激光输出功率

o小时的操作

尺寸

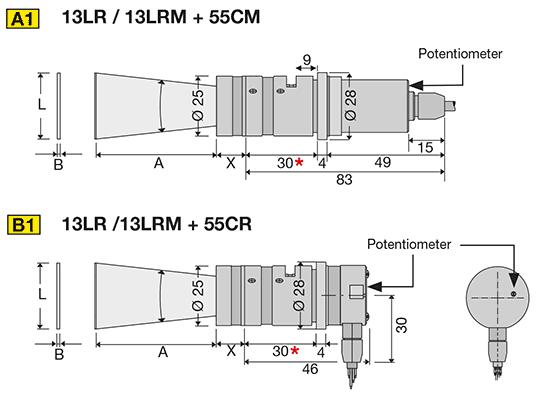

激光宏线发生器13LRM + 55CM

激光线用于扩展焦深

光束整形光学系统定义光束参数，扇形角和线长，工作距离和聚焦范围。 所选择的激光模块定义波长和功率输出，从而定义激光安全等级。

性能特点

?扇形角度为12°，25°和40°

?线性方向均匀的强度分布，垂直方向为高斯分布

?沿整个线长度的恒定线宽（见X1）

?线宽从80μm（1 /e2）开始

?集成聚焦机制

?激光功率输出高达107?mW

?激光波长405980 nm，可选10641550 nm

?集成功率控制，可在<1％-范围内调节

?外部调制：TTL高达250 kHz，模拟高达100 kHz

?电源电压：5V DC

尺寸

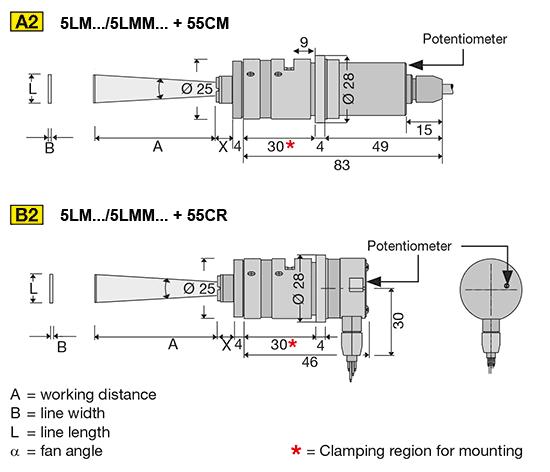

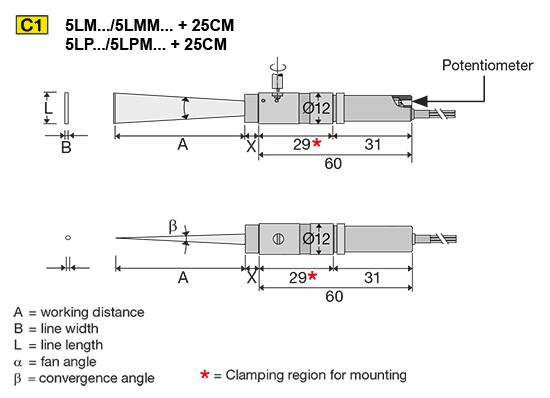

激光微线发生器5LM + 25CM / 5LP + 25CM

具有高斯光束轮廓的激光线

激光微线发生器5LM ......，分别为 5LP ...的特点是在整个线路长度上具有恒定的线宽和紧凑的设计。

光束整形光学系统定义光束参数扇形角度和线长度，工作距离和聚焦范围，参见“技术数据”。 所选择的激光模块定义波长和功率输出，从而定义激光安全等级。

性能特点

扇形角度8°，15°，40°，62°，84°

强度分布[X2]在线高斯的方向上由具有典型值的孔径削减。 边缘强度为30％，垂直高斯，线宽恒定

光谱范围405-830 nm

激光功率输出高达40?mW

输出功率可调<30 -

电源电压：5V DC

线宽从26μm开始，线长6.6-1800 mm，具体取决于工作距离

外部调制：TTL高达1 MHz，模拟高达100 kHz

Rev。极性/过压保护

尺寸

激光宏线发生器5LMM + 25CM / 5LPM + 25CM

具有高斯光束轮廓和扩展景深的激光线

激光微型线发生器5LMM ......，分别为 5LPM ...的特点是在整个线长上具有恒定的线宽，扩展的景深和紧凑的设计。

光束整形光学系统定义光束参数扇形角度和线长度，工作距离和聚焦范围，参见“技术数据”。 所选择的激光模块定义波长和功率输出，从而定义激光安全等级。

性能特点

?扇形角度8°，15°，40°，62°，84°

?强度分布[X2]在线高斯的方向上由具有典型值的孔径削减。 边缘强度为30％，垂直高斯，线宽恒定

?光谱范围405-830 nm

?激光功率输出高达27?mW

?输出功率可调<30 -

?电源电压：5V DC

?线宽从84μm开始，线长21.8-565 mm，具体取决于工作距离

?外部调制：TTL高达1 MHz，模拟高达100 kHz

?Rev。极性/过压保护

尺寸

激光微线发生器5LM + 55CM / 5LP + 55CM

具有高斯光束轮廓的激光线

激光微型线发生器5LM ... + 55CM，分别为 5LP ... + 55CM的特点是在整个线路长度上具有恒定的线宽和紧凑的设计。

光束整形光学系统定义光束参数扇形角度和线长度，工作距离和聚焦范围，参见“技术数据”。 所选择的激光模块定义波长和功率输出，从而定义激光安全等级。

性能特点

?扇形角度8°，15°，40°，62°，84°

?强度分布[X2]在线高斯的方向上由具有典型值的孔径削减。 边缘强度为30％，垂直高斯，线宽恒定

?集成聚焦机制

?光谱范围405-980 nm

?激光功率输出高达113?mW

?输出功率可调<1 -

?电源电压：5V DC

?线宽从26μm开始，线长6.6-1800 mm，具体取决于工作距离

?外部调制：TTL高达250 kHz，模拟高达100 kHz

用于激光控制和数据读出的新型PC接口（RS232）：电子类型CS或PS

?输入参数

?CURR。 激光功率

o激光功率限制

?输出参数

o激光电流（mA）

?温度

o激光输出功率

o数小时的操作

尺寸

激光宏线发生器5LMM + 55CM / 5LPM + 55CM

具有扩展景深的激光线

激光微距线发生器5LMM ...... + 55CM，分别为 5LPM ... + 55CM的特点是在整个线路长度上具有恒定的线宽，扩展的景深和紧凑的设计。

光束整形光学系统定义光束参数扇形角度和线长度，工作距离和聚焦范围，参见“技术数据”。 所选择的激光模块定义波长和功率输出，从而定义激光安全等级。

性能特点

?扇形角度8°，15°，40°，62°，84°

?强度分布[X2]在线高斯的方向上由具有典型值的孔径削减。 边缘强度为30％，垂直高斯，线宽恒定

?光谱范围405-980 nm

?激光功率输出高达80?mW

?输出功率可调<1 -

?电源电压：5V DC

?线宽从84μm开始，线长21.8-565 mm，具体取决于工作距离

?外部调制：TTL高达250 kHz，模拟高达100 kHz

?Rev。极性/过压保护

用于激光控制和数据读出的新型PC接口（RS232）：电子类型CS或PS

?输入参数

?CURR。 激光功率

o激光功率限制

?输出参数

o激光电流（mA）

?温度

o激光输出功率

o数小时的操作

尺寸

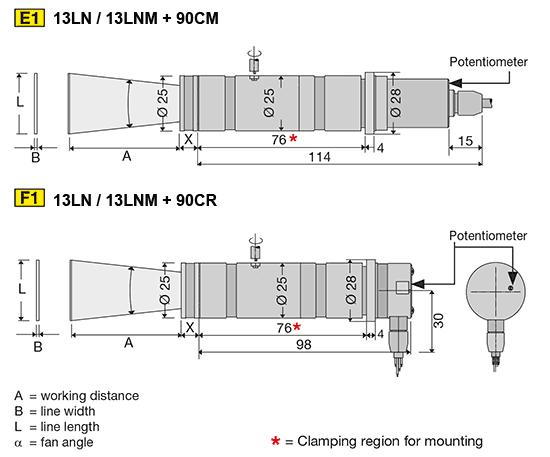

激光微线发生器13LN + 90CM

激光扇形具有均匀的强度分布和恒定的线宽

性能特点

扇形角度0°-17°（取决于工作距离）

?线性方向均匀的强度分布，垂直方向为高斯分布

?线宽恒定（光束轮廓[X1]）沿中心区域的60％，在该区域之外，线宽相差多30％

?线宽从8μm（1 /e2）开始

?集成聚焦机制

?激光功率输出高达63?mW

?激光波长405980 nm

?集成功率控制，可在<1％-范围内调节

?外部调制：TTL高达250 kHz，模拟高达100 kHz

?电源电压：5V DC

用于激光控制和数据读出的新型PC接口（RS232）：电子类型CS或PS

?输入参数

?CURR。 激光功率

o激光功率限制

?输出参数

o激光电流（mA）

?温度

o激光输出功率

o数小时的操作

尺寸

激光宏线发生器13LNM + 90CM

激光线用于扩展焦深

性能特点

?扇形角度0°-17°（取决于工作距离）

?线性方向均匀的强度分布，垂直方向为高斯分布

?线宽恒定（光束轮廓[X1]）沿中心区域的60％，在该区域之外，线宽相差多30％

?线宽从14μm（1 /e2）开始

?集成聚焦机制

?激光功率输出高达50?mW

?激光波长405980 nm

?集成功率控制，可在<1％-范围内调节

?外部调制：TTL高达250 kHz，模拟高达100 kHz

?电源电压：5V DC

用于激光控制和数据读出的新型PC接口（RS232）：电子类型CS或PS

?输入参数

?CURR。 激光功率

o激光功率限制

?输出参数

o激光电流（mA）

?温度

o激光输出功率

o数小时的操作

尺寸
