VUV/UV 宽/窄带滤光片
VUV/UV 窄带滤光片
Acton 的标准窄带滤光片由*良的光学材料制成，用于许多研究和工业应用。
滤光片在装运前经过目视和光学检查，并包括单独的透射率曲线以显示每个过滤器的性能特征。 详细的曲线图可以在制造时购买。 可以使用其他波长和尺寸，以及图像质量滤光片。
窄带 VUV/UV 滤光片
峰值波长 |
半高宽(nm) |
最小峰值透射率 |
0.5" dia.2 mm 厚 |
1.0" 直径 2.5 mm厚 |
2.0" 直径 4 mm 厚 |
122 +/-2.5 nm |
10 max. |
5% |
FN122-XN-.5D |
FN122-XN-1D |
FN122-XN-2D |
122 +/-2.5 nm |
15 max. |
10% |
FN122-VN-.5D |
FN122-VN-1D |
FN122-VN-2D |
122 +/-2.5 nm |
20 max. |
15% |
FN122-N-.5D |
FN122-N-1D |
FN122-N-2D |
126 +/-2.5nm |
20 +/-5 |
15% |
FN126-N-.5D |
FN126-N-1D |
FN126-N-2D |
130 +/-2.5nm |
20 +/-5 |
15% |
FN130-N-.5D |
FN130-N-1D |
FN130-N-2D |
135 +/-2.5nm |
20 +/-7.5 |
15% |
FN135-N-.5D |
FN135-N-1D |
FN135-N-2D |
140 +/-2.5nm |
20 +/-5 |
15% |
FN140-N-.5D |
FN140-N-1D |
FN140-N-2D |
147 +/-2.5nm |
20 +/-7.5 |
15% |
FN147-N-.5D |
FN147-N-1D |
FN147-N-2D |
150 +/-2.5nm |
20 +/-5 |
15% |
FN150-N-.5D |
FN150-N-1D |
FN150-N-2D |
155 +/-2.5nm |
20 +/-5 |
12% |
FN155-N-.5D |
FN155-N-1D |
FN155-N-2D |
157 +/-2.5nm |
20 +/-5 |
12% |
FN157-N-.5D |
FN157-N-1D |
FN157-N-2D |
160 +/-2.5nm |
20 +/-7.5 |
12% |
FN160-N-.5D |
FN160-N-1D |
FN160-N-2D |
172 +/-2.5nm |
20 +/-7.5 |
15% |
FN172-N-.5D |
FN172-N-1D |
FN172-N-2D |
180 +/-2.5nm |
20 +/-7.5 |
15% |
FN180-N-.5D |
FN180-N-1D |
FN180-N-2D |
185 +/-2.5nm |
20 +/-7.5 |
15% |
FN185-N-.5D |
FN185-N-1D |
FN185-N-2D |
185 +/-2.5nm |
20 +/-7.5 |
10% |
FN185-HR-.5D |
FN185-HR-1D |
FN185-HR-2D |
190 +/-2.5nm |
20 +/-5 |
15% |
FN190-N-.5D |
FN190-N-1D |
FN190-N-2D |
193 +/-2.5nm |
20 +/-5 |
15% |
FN193-N-.5D |
FN193-N-1D |
FN193-N-2D |
200 +/-2.5nm |
20 +/-5 |
15% |
FN200-N-.5D |
FN200-N-1D |
FN200-N-2D |
205 +/-2.5nm |
20 +/-5 |
15% |
FN205-N-.5D |
FN205-N-1D |
FN205N-2D |
210 +/-2.5nm |
20 +/-5 |
15% |
FN205-N-.5D |
FN205-N-1D |
FN205-N-2D |
214 +/-2.5nm |
20 +/-5 |
15% |
FN214-N-.5D |
FN214-N-1D |
FN214-N-2D |
220 +/-2.5nm |
20 +/-5 |
15% |
FN220-N-.5D |
FN220-N-1D |
FN220-N-2D |
222 +/-2.5nm |
20 +/-5 |
15% |
FN222-N-.5D |
FN222-N-1D |
FN222-N-2D |
230 +/-2.5nm |
20 +/-5 |
15% |
FN230-N-.5D |
FN230-N-1D |
FN230-N-2D |
240 +/-2.5nm |
20 +/-5 |
15% |
FN240-N-.5D |
FN240-N-1D |
FN240-N-2D |
250 +/-2.5nm |
20 +/-5 |
15% |
FN250-N-.5D |
FN250-N-1D |
FN250-N-2D |
254 +/-2.5nm |
20 +/-5 |
15% |
FN254-N-.5D |
FN254-N-1D |
FN254-N-2D |
注意：滤光片适用于所有波长高达 320 纳米。 FWHM、峰值透射率和峰值波长的技术指标属于上面列出的峰值波长范围。
紫外带通滤光片
标准带通滤光片的可用设计
开面 - 开面设计包括在一个表面上带有滤光片镀膜的基板。 开放式滤光片必须小心处理，因为软滤光片镀膜暴露在外。 密封可减少水分、大气污染物或处理造成的潜在损坏
带有熔融石英保护盖的滤光片，如下所示（仅适用于 190nm 以上）。
覆盖/边缘密封 - 190 纳米以上的滤光片可能配有熔融石英覆盖物以用于保护目的。 如图所示，在基板之间放置一个隔离环，形成一个小的气隙，然后密封边缘。 这种设计使处理滤光片时不会有接触到精细滤光片镀膜的风险。 请注意，覆盖滤光片会使其透射率降低 2-3%。
边缘密封使滤光片的直径增加了大约 0.010 英寸（0.254 毫米）。 覆盖和边缘密封滤光片的总厚度大约是开放式设计的两倍。 精确尺寸可从光学销售部获得。
已安装 - 如果需要，可以在金属安装环中提供开口或有盖滤光片（无边缘密封剂）。 安装环由铝制成，并经过黑色阳极氧化处理。 安装滤光片会减少通光孔径并增加外径，如下所述。
-N、-B、-W 和 -VBB 滤光片的直径信息
注意：除非另有说明，否则滤光片是敞开式提供的
* 2.0“ 直径 122-157nm 滤光片厚度为 5mm
未安装滤光片直径 |
直径公差 |
安装滤光片 直径 ±0.005" |
未安装滤光片厚度 |
安装厚度 |
通光孔径 |
0.5" (12.7mm) |
+0.00"/-0.005" (0.127mm) |
0.625" (15.88mm) |
0.079" (2mm) |
0.300" (7.62mm) |
0.450" (11.43mm) |
1.0" (25.4mm) |
+0.00"/-0.005" (0.127mm) |
1.200" (30.48mm) |
0.098" (2.5mm) |
0.375" (9.53mm) |
0.800" (20.32mm) |
2.0" (50.8mm) |
+0.00"/-0.005" (0.127mm) |
2.225" (56.52mm) |
0.197" (4mm) |
0.500" (12.7mm) |
1.900" (48.26mm) |
滤光片材料信息
波长 |
< 140nm |
140-169nm |
170-320nm |
基材材料 |
VUV MgF2 |
VUV CaF2 |
UV级熔融石英 |

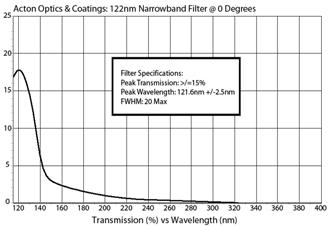

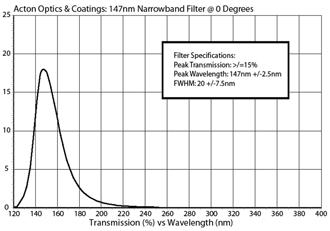

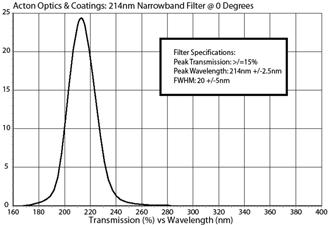

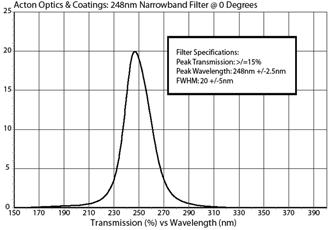

显示了典型的样品性能曲线。 可根据要求提供特定设计曲线，包括阻塞性能。
|
|
|
|
|
|
VUV/UV 宽/窄带滤光片
VUV/UV 宽带滤光片
Acton 的标准宽带滤光片由*良的光学材料制成，用于许多研究和工业应用。
滤光片在装运前经过目视和光学检查，并包括单独的透射率曲线以显示每个滤光片的性能特征。 详细的曲线图可以在制造时购买。 其他波长和尺寸可用，以及图像质量滤光片。
宽带输入/UZ 光滤光片
峰值波长 (nm) |
半高宽(nm) |
最小峰值透射率 |
0.5" 直径 2mm 厚 |
1.0" 直径 2.5mm 厚 |
2.0" 直径 4mm 厚 |
130 +/-5nm |
40 +/-10 |
30% |
FB130-B-.5D |
FB130-B-1D |
FB130-B-2D |
140 +/-5nm |
60 +/-10 |
30% |
FB140-B-.5D |
FB140-B-1D |
FB140-B-2D |
150 +/-5nm |
60 +/-10 |
30% |
FB150-B-.5D |
FB150-B-1D |
FB150-B-2D |
180 +/-5nm |
40 +/-10 |
30% |
FB180-B-.5D |
FB180-B-1D |
FB180B-2D |
190 +/-5nm |
35 +/-10 |
30% |
FB190-B-.5D |
FB190-B-1D |
FB190B-2D |
200 +/-5nm |
35 +/-10 |
30% |
FB200-B-.5D |
FB200-B-1D |
FB200-B-2D |
210 +/-5nm |
35 +/-10 |
30% |
FB210-B-.5D |
FB210-B-1D |
FB210-B-2D |
214 +/-5nm |
35 +/-10 |
30% |
FB214-B-.5D |
FB214-B-1D |
FB214-B-2D |
220 +/-5nm |
35 +/-10 |
30% |
FB220-B-.5D |
FB220-B-1D |
FB220-B-2D |
230 +/-5nm |
35 +/-10 |
30% |
FB230-B-.5D |
FB230-B-1D |
FB230-B-2D |
240 +/-5nm |
35 +/-10 |
30% |
FB240-B-.5D |
FB240-B-1D |
FB240-B-2D |
250 +/-5nm |
40 +/-10 |
30% |
FB250-B-.5D |
FB250-B-1D |
FB250-B-2D |
254 +/-5nm |
40 +/-10 |
30% |
FB254-B-.5D |
FB254-B-1D |
FB254-B-2D |
注意：滤光片适用于所有波长高达 320 纳米。 FWHM、峰值透射率和峰值波长的技术指标属于上面列出的峰值波长范围。
滤光片材料信息
波长 |
< 140nm |
140-169nm |
170-320nm |
基材材料 |
VUV MgF2 |
VUV CaF2 |
UV级熔融石英 |

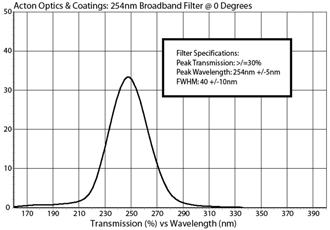

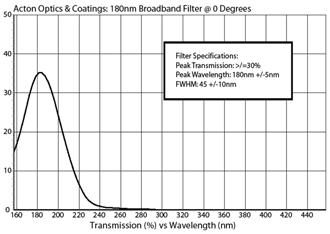

显示了典型的样品性能曲线。 可根据要求提供特定设计曲线，包括阻塞性能。
|
|
|
VUV/UV 宽带滤光片
Acton 的标准宽带滤光片由*良的光学材料制成，用于许多研究和工业应用。
滤光片在装运前经过目视和光学检查，并包括单独的透射率曲线以显示每个滤光片的性能特征。 详细的曲线图可以在制造时购买。 其他波长和尺寸可用，以及图像质量滤光片。
宽带 VUV/UV 滤光片
峰值波长 (nm) |
半高宽(nm) |
最小峰值透射率 |
0.5" 直径 2mm 厚 |
1.0" 直径 2.5mm 厚 |
2.0" 直径 4mm 厚 |
130 +/-10nm |
100 +/-25 |
40% |
FW130-W-.5D |
FW130-W-1D |
FW130-W-2D |
160 +/-10nm |
100 +/-25 |
45% |
FW160-W-.5D |
FW160-W-1D |
FW160-W-2D |
200 +/-10nm |
60 +/-20 |
45% |
FW200-W-.5D |
FW200-W-1D |
FW200-W-2D |
250 +/-10nm |
80 +/-20 |
45% |
FW250-W-.5D |
FW250-W-1D |
FW250-W-2D |
300 +/-10nm |
100 +/-25 |
45% |
FW300-W-.5D |
FW300-W-1D |
FW300-W-2D |
注意：滤光片适用于所有波长高达 320 纳米。 FWHM、峰值透射率和峰值波长的技术指标属于上面列出的峰值波长范围。
滤光片材料信息
波长 |
< 140nm |
140-169nm |
170-320nm |
基材材料 |
VUV MgF2 |
VUV CaF2 |
UV级熔融石英 |

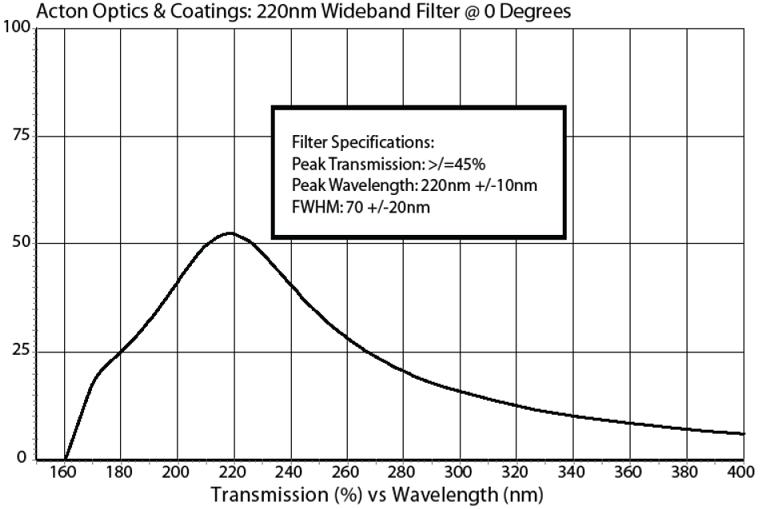

显示了典型的样品性能曲线。 可根据要求提供特定设计曲线，包括阻塞性能。
紫外带通滤光片
标准带通滤光片的可用设计
开面 - 开面设计包括在一个表面上带有滤光片镀膜的基板。 开放式滤光片必须小心处理，因为软滤光片镀膜暴露在外。 密封可减少水分、大气污染物或处理造成的潜在损坏带有熔融石英保护盖的滤光片，如下所示（仅适用于 190nm 以上）。
覆盖/边缘密封 - 190 纳米以上的滤光片可能配有熔融石英覆盖物以用于保护目的。 如图所示，在基板之间放置一个隔离环，形成一个小的气隙，然后密封边缘。 这种设计使处理滤光片时不会有接触到精细滤光片镀膜的风险。 请注意，覆盖滤光片会使其透射率降低 2-3%。
边缘密封使滤光片的直径增加了大约 0.010 英寸（0.254 毫米）。 覆盖和边缘密封滤光片的总厚度大约是开放式设计的两倍。 精确尺寸可从光学销售部获得。
已安装 - 如果需要，可以在金属安装环中提供开口或有盖滤光片（无边缘密封剂）。 安装环由铝制成，并经过黑色阳极氧化处理。 安装滤光片会减少通光孔径并增加外径，如下所述。
-N、-B、-W 和 -VBB 滤光片的直径信息
注意：除非另有说明，否则滤光片是敞开式提供的
* 2.0“ 直径 122-157nm 滤光片厚度为 5mm
未安装滤光片直径 |
直径公差 |
安装滤光片直径 ±0.005" |
未安装滤光片厚度 |
安装厚度 |
通光孔径 |
0.5" (12.7mm) |
+0.00"/-0.005" (0.127mm) |
0.625" (15.88mm) |
0.079" (2mm) |
0.300" (7.62mm) |
0.450" (11.43mm) |
1.0" (25.4mm) |
+0.00"/-0.005" (0.127mm) |
1.200" (30.48mm) |
0.098" (2.5mm) |
0.375" (9.53mm) |
0.800" (20.32mm) |
2.0" (50.8mm) |
+0.00"/-0.005" (0.127mm) |
2.225" (56.52mm) |
0.197" (4mm) |
0.500" (12.7mm) |
1.900" (48.26mm) |
