Newport125 MHz 光接收器
125 MHz 光接收器可在 DC-125-MHz 频率范围内实现增益、带宽和低噪声的均衡组合。具备高跨阻抗增益和低噪声等效功率 (NEP) 的特点，可提供佳信号灵敏度，上升沿和下降沿时间短 3 ns。这种高灵敏度，结合其高阶输出，可减少下游噪声源的影响。产品专为消除常见的噪声源和漂移而设计；同时产品具有足够的增益，甚能够捕捉非常微弱的信号，这使得该产品成为低噪声输入要求系统的理想光学前端。
高跨阻增益和低噪声
硅或 InGaAs 版本
交流和直流耦合版本
自由空间和光纤耦合版本
优异的射频屏蔽
| 对比 | 型号 |
 |
1801-FS硅光接收器，320-1000 nm，125 MHz，自由空间，8-32/M4 |
 |
1801-FS-AC硅光接收器，320-1000 nm，25 kHz-125 MHz，自由空间，8-32 和 M4 |
 |
1811-FSInGaAs 光接收器，900-1700 nm，125 MHz，自由空间，8-32/M4 |
 |
1811-FS-ACInGaAs 光接收器，900-1700 nm，25 kHz-125 MHz，自由空间，8-32 和 M4 |
Newport125 MHz 光接收器?产品规格
| 型号 |  1801-FS |
 1801-FS-AC |
 1811-FS |
 1811-FS-AC |
| 探测器直径 | 0.4 mm | 0.4 mm | 0.3 mm | 0.3 mm |
| 探测器材料 | Silicon | Silicon | InGaAs | InGaAs |
| 探测器类型 | PIN | PIN | PIN | PIN |
| 波长范围 | 320-1000 nm | 320-1000 nm | 900-1700 nm | 900-1700 nm |
| 3 dB 带宽 | DC to 125 MHz | 25 kHz to 125 Mhz | DC to 125 MHz | 25 kHz to 125 Mhz |
| 大转换增益 | 4x104 V/W |
4x104 V/W |
4x104 V/W |
4x104 V/W |
| 大跨阻抗增益 | 4x104 V/A |
4x104 V/A |
4x104 V/A |
4x104 V/A |
| NEP | 3.3 pW/√Hz | 3.3 pW/√Hz | 2.5 pW/√Hz | 2.5 pW/√Hz |
| 上升时间 | 3 ns | 3 ns | 3 ns | 3 ns |
| 饱和功率 | 110 μW @ 800 nm | 110 μW @ 800 nm | 55 μW @ 1550 nm | 55 μW @ 1550 nm |
| 大脉冲功率 | 10 mW | 10 mW | 5 mW | 5 mW |
| 峰值响应度 | 0.5 A/W @ 800 nm | 0.5 A/W @ 800 nm | 1.0 A/W @ 1550 nm | 1.0 A/W @ 1550 nm |
| 直流偏置监测带宽 | ? | 50 KHz | ? | 50 KHz |
| 直流偏置监测增益 | 10 V/mA | 10 V/mA | 10 V/mA | 10 V/mA |
| 输出接头 | SMA | SMA | SMA | SMA |
| 输出阻抗 | 50 Ω | 50 Ω | 50 Ω | 50 Ω |
| 电源要求 | ±15 VDC, 250 mA | ±15 VDC, 250 mA | ±15 VDC, 250 mA | ±15 VDC, 250 mA |
| 螺纹类型 | 8-32 (includes M4 adapter) | 8-32 (includes M4 adapter) | 8-32 (includes M4 adapter) | 8-32 (includes M4 adapter) |
特征
硅或 InGaAs 版本
硅模型提供 320-1000 nm 的可见波长覆盖，并使用具有高增益、低噪声跨阻放大器的硅 PIN 光电二极管。近红外版本使用 InGaAs-PIN 光电探测器，其提供 900-1700 nm 的覆盖。

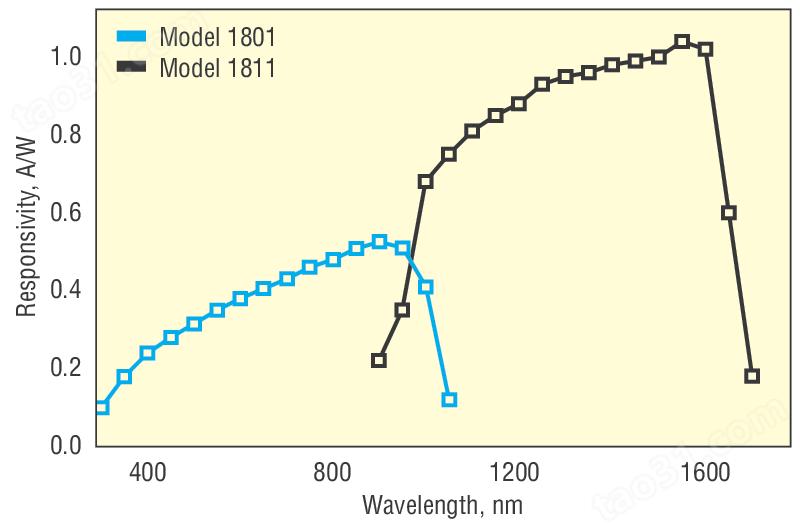

Typical responsivity of Model 1801 (Silicon) and Model 1811 (InGaAs) detectors.
高跨阻增益和低噪声
具备高跨阻抗增益和低噪声等效功率 (NEP) 的特点，可提供佳信号灵敏度，上升沿和下降沿时间短 3 ns。这种高灵敏度，结合其高阶输出，可减少下游噪声源的影响。
Typical noise??oor for Models 1801 (blue) and 1811 (black).
直流耦合版本
利用的直流耦合，这些光接收器对瞬态信号给出线性响应，而没有人工振荡、尾部或其它异常。
交流耦合版本
具有 25 kHz 低频衰减的交流耦合版本。这些光接收器可用于测量大型 cw 组件上的小交流信号。为了使对准更容易，交流耦合版本配备了直流光电流监测器输出。监视器输出具有 50 kHz 带宽和 1 V/mA 的增益。
射频屏蔽
即使在使用调 Q 激光器和其它噪声设备的实验室中，缜密的射频屏蔽和电源输入滤波也能消除电磁干扰。
