具有CONEX?运动控制器的LTA直流伺服执行器

对比

型号

CONEX-LTA-HL电动促动器，LTA-HL 与 CONEX-CC 控制器集成

CONEX-LTA-HS电动促动器，LTA-HS 与 CONEX-CC 控制器集成

型号

CONEX-LTA-HL

CONEX-LTA-HS

行程范围

25 mm

50 mm

原点重复精度

±2 μm

±2 μm

单向重复精度，典型值

±0.10 μm

±0.10 μm

单向重复精度，保证值

±0.25 μm

±0.25 μm

双向重复精度，保证值

±1.0 μm

±1.0 μm

轴向负载

轴向负载，反向

较大速度

1 mm/s

5 mm/s

较小位移增量

0.05 μm

0.10 μm

驱动方式

DC servo

DC servo

精度（典型值）

±1.2 μm

±2.2 μm

精度，保证值

±3.0 μm

±5.0 μm

控制回路

Floating point digital PID loop with velocity and friction feedforward, 2 kHz servo rate

Floating point digital PID loop with velocity and friction feedforward, 2 kHz servo rate

编码器分辨率

0.00737358 μm

0.03539317 μm

MTBF

10,000 h (25% load, 30% Duty cycle)

10,000 h (25% load, 30% Duty cycle)

计算机接口

USB

USB

电缆长度

3 m

3 m

RoHS

Compliant

Compliant

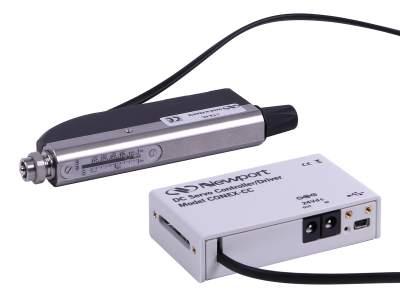

LTA直流伺服执行器

全不锈钢结构

这些CONEX套件包括高速（LTA-HS）或高负载（LTA-HL）

直流伺服线性致动器。 LTA执行器包括：

?手动调节旋钮，可在电动机关闭时快速定位执行器。

?可见刻度，以毫米和英寸为单位指示执行机构的粗略位置。

?可以手动调节的限位开关。

?不可旋转的尖，可防止磨损并消除执行器移动时的周期性运动变化。

紧凑型直流伺服运动控制器

就尺寸而言，CONEX-CC运动控制器可媲美一副纸牌。

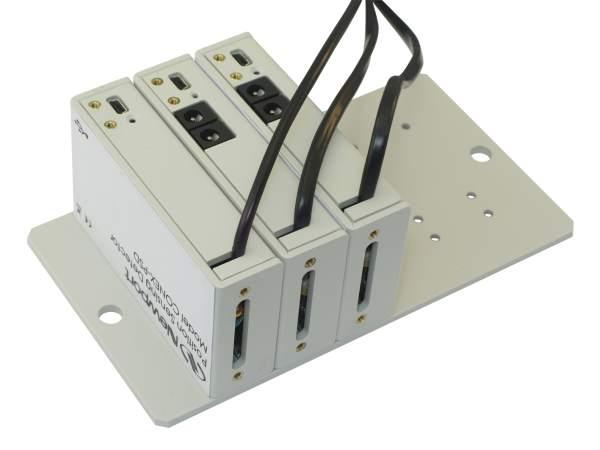

CONEX-BP基板上较多可以安装六个CONEX-CC控制器。

控制器和平台都非常紧凑，非常适合空间有限或访问受限的应用。

CONEX-CC的低噪声线性放大器为低功率直流电动机

提供了较佳的驱动解决方案。

它提供了平稳的运动，并减少了电噪声，并大大减少了电机发热量。

全不锈钢结构

开箱即用的控件

具备众多语言选项的简易编程

CONEX 控制器已经预配置现成的控制，并与运动设备一起交付。

要开始移动样品或传感器，只需插入电源、

连接 USB 通信并启动免费的运动 GUI。

通过使用助记型 ASCII 命令简化应用程序编程。

Newport 提供了一款免费 GUI，

允许用户访问并执行 60 余项直观的 ASCII 命令。

或者可使用针对其他语言的驱动程序，

包括 LabVIEW? 驱动程序和通信 DLL。

可扩展架构

CONEX 促动器单元可以通过菊花链连接，以创建多轴直流系统或多轴 PP 系统。

为了更方便，可以使用可选的 CONEX-PS-CB 电源链电缆与较多 5 个 CONEX-CC 模块共享电源。

这样便可实现简易的低成本多轴系统。此外，还可以通过 CONEX-IOD 使控制器实现模拟和数字输入。

完成您的Conex系统

CONEX-PS是为您的Conex设备供电的必条件，并且需要单独购买。

所提供的电源可以使用可选的CONEX-PS-CB电源链电缆由模块共享。

该套件随附一根电缆，可以单独购买其他电缆。我们还提供CONEX-BP基板，

该基板用于安全地安装多达6个CONEX-AGP运动控制器，以节省空间并为您带来便利。

对比

描述

CONEX-BP基板，安装多个 CONEX? 控制器

CONEX-PS电源，24 VDC，CONEX? 运动控制器

CONEX-PS-CB
1电源链电缆，长度 100 mm，CONEX?
