PDC光电探测器系列产品介绍
PDMM 系列光电模组
PDMM 系列光电模组包括高性能光电二极管，高精度低噪声的模数转换器以及逻辑控制模块。采用单电源供电，SPI 通信方式。具有外部连接简单，控制端易开发等特点。可广泛应用于工业、医疗等领域。
1. 产品特点
2. 应用领域
水质检测； 体外诊断； 荧光分析； 光学测量
3. 模块技术指标
| 入射方向 | 顶部入射/侧窗入射 | 最高通信速率 | 10Mbps |
| 输入电压 | +7V~+12V | 采样时间 | 0.4ms~100ms |
| 功耗 | <1.2W | 增益范围 | 1.75pC~14pC |
| 接口类型 | SPI/3.3V-LVCMOS | 工作温度 | 0~50C |
| AD数据位宽 | 16bit | 储存温度 | -10~60℃ |
4. 光电二极管规格
| 感光面积(mm) | 1.1*1.1 | 2.6*2.2 | 2.6*2.6 | 3.7*3.7 | 3.9*3.9 |
| 结电容典型值(pF) | 15 | 50 | 65 | 100 | 115 |
| 结电容最大值(pF) | 25 | 90 | 100 | 200 | 250 |
| 漏电流典型值(pA) | 0.75 | 4 | 5 | 10 | 12 |
| 漏电流最大值(pA) | 10 | 25 | 30 | 50 | 50 |
| 光谱响应范围(nm) | 350~1100 | ||||
| 反向击穿电压(V) | 30 | ||||

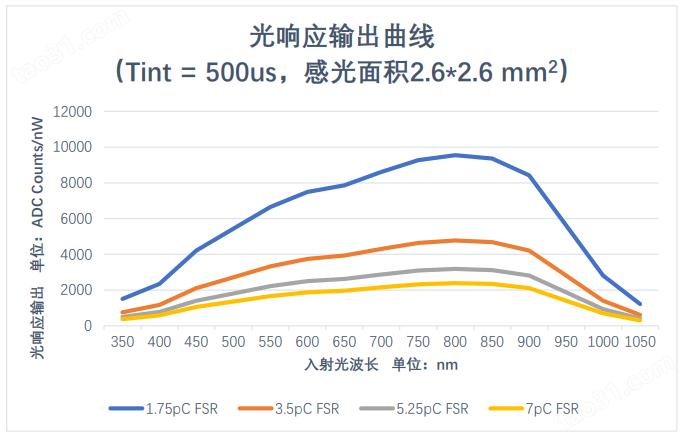

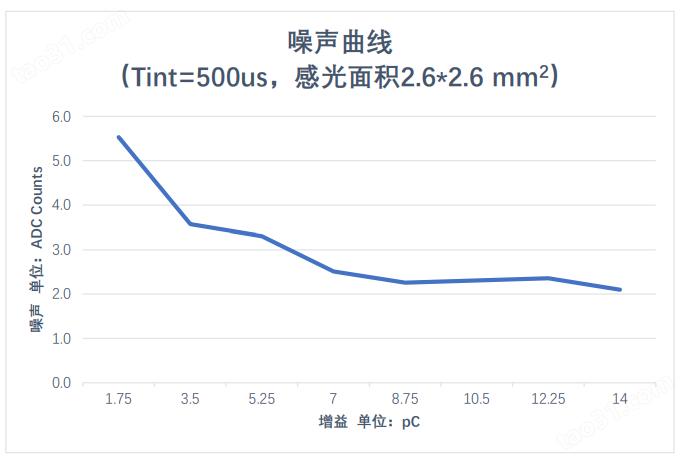

5. 特性曲线
6. 机械图
PDCTXX-2XX 系列产品手册
1. 产品特点
2. 产品型号及性能参数
2.1 产品型号
| 型号 | 感光面积(mm2) | 封装形式 | 管壳高度(mm) | 说明 |
| PDCT 01-201 | 1.10X1.10 | TO18-2 | 3.75 | 玻璃窗口 |
| PDCT 01-202 | 1.10X1.10 | TO18-2 | 5.83 | 玻璃透镜窗口 |
| PDCT 01-203 | 1.10X1.10 | TO18-2 | 3.75 | 石英窗口 |
| PDCT 01-204 | 1.10X1.10 | TO18-2 | 3.75 | 628-35窄带滤光片 |
| PDCT 02-201 | Φ1.5 | TO18-2 | 3.75 | 玻璃窗口 |
| PDCT 02-202 | Φ1.5 | TO18-2 | 5.83 | 玻璃透镜窗口 |
备注：其他感光面积、滤光片类型以及管壳高度可定制，请联系销售人员获取更多信息
2.2 性能参数
| 参数 | 典型值 | 最小值 | 最大值 | 单位 | 说明 |
| 光谱响应范围(入) | 350to1100 | nm | |||
| 响应峰值波长(λp) | 820 | nm | |||
| 光响应(S) | 0.510 | 0.490 | A/W | @λp | |
| 暗电流(ID) | 0.75 | 5 | pA | VR=0.01V | |
| 暗电流温度漂移系数 | 1.122 | Times/℃? | |||
| 电容(Ct) | 15 | 25 | pF | VR=0V：f=100kHz | |
| 反向击穿电压(VR) | 30 | V | |||

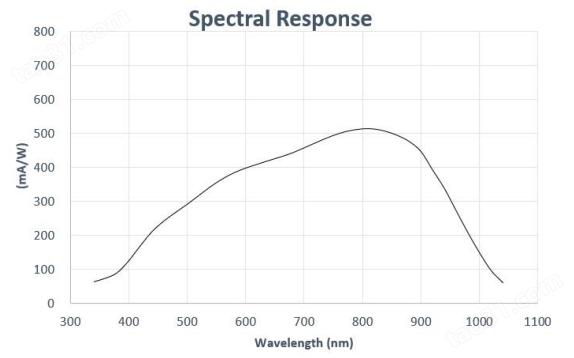

2.3 光谱响应曲线
2.4 BP628-35 滤波片光谱截止曲线
3. 环境参数
| 参数 | 规格 | 单位 | 说明 |
| 工作温度范围 | -20~+80 | °C | |
| 储存温度条件 | -40~+100 | °C | |
| 工作湿度范围 | 10~90 | RH% | 无结露 |
4. 外形尺寸 (单位：mm)
PDCT01-201 / PDCT01-203 / PDCT01-204 外形尺寸
PDCT01-202 外形尺寸
PDCT02-201 外形尺寸

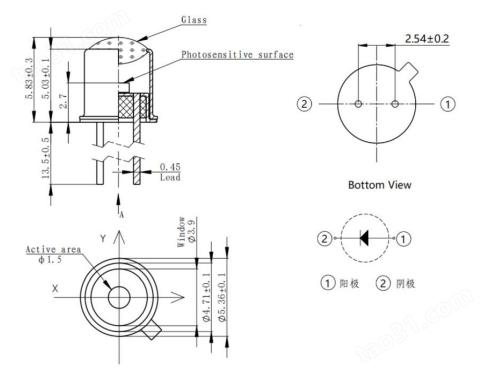

PDCT02-202 外形尺寸
PDCTXX-0XX 系列产品手册
1. 产品特点
2. 产品型号及性能参数
2.1 产品型号
| 型号 | 感光面积(mm2) | 封装形式 | 管壳高度(mm) | 说明 |
| PDCT 07-001 | 2.60X2.60 | TO5-3 | 6.4 | 410nm滤光片 |
| PDCT 07-002 | 2.60X2.60 | TO5-3 | 6.4 | 3pin玻璃窗口 |
| PDCT 07-012 | 2.60X2.60 | TO5-2 | 4.3 | 玻璃窗口 |
| PDCT 07-013 | 2.60X2.60 | TO5-2 | 4.3 | 石英窗口 |
| PDCT 07-014 | 2.60X2.60 | TO5-2 | 4.3 | 镀金管壳 |
| PDCT 14-001 | 3.70X3.70 | TO5-2 | 4.3 | 玻璃窗口 |
| PDCT 14-002 | 3.70X3.70 | TO5-2 | 4.3 | 石英窗口 |
| PDCT 14-003 | 3.70X3.70 | TO5-2 | 4.3 | 520-20窄带滤光片 |
| PDCT 15-001 | 3.90X3.90 | TO5-2 | 4.3 | 玻璃窗口 |
2.2 性能参数
| 参数 | 典型值 | 最小值 | 最大值 | 单位 | 说明 |
| 光谱响应范围(λ) | 350to1100 | nm | |||
| 响应峰值波长(λp) | 820 | nm | |||
| 光响应(S) | 0.510 | 0.490 | A/W | @λp | |
| 暗电流(ID)@VR=0.01V | 5 | 30 | pA | PDCT 07系列 | |
| 10 | 50 | PDCT 14系列 | |||
| 10 | 50 | PDCT 15系列 | |||
| 暗电流温度漂移系数 | 1.122 | Times/℃ | |||
| 电容(Ct)@VR=0V；f=100kHz | 65 | 100 | pF | PDCT 07系列 | |
| 100 | 200 | PDCT 14系列 | |||
| 110 | 220 | PDCT 15系列 | |||
| 反向击穿电压(VR) | 30 | V | |||

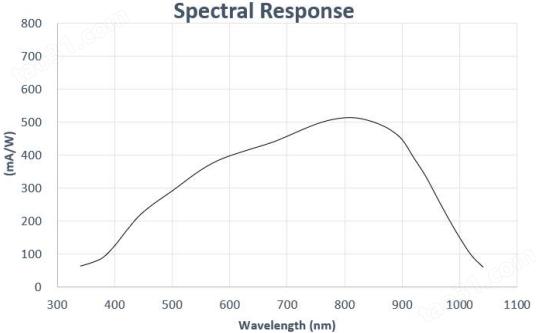

2.3 光谱响应曲线
备注：带滤波片除外
3. 环境参数
| 参数 | 规格 | 单位 | 说明 |
| 工作温度范围 | -20~+80 | °C | |
| 储存温度条件 | -40~+100 | °C | |
| 工作湿度范围 | 10~90 | RH% | 无结露 |
4. 外形尺寸 (单位：mm)

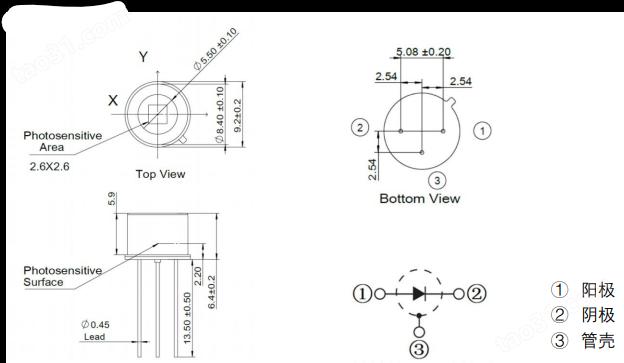

4.1. PDCT07-001 / PDCT07-002

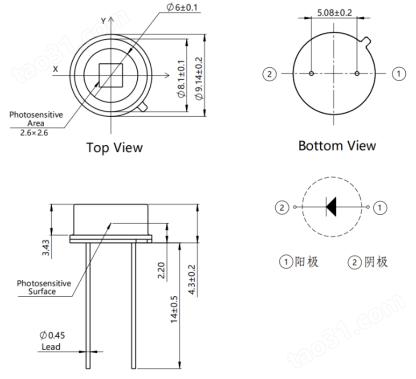

4.2. PDCT07-012/013/014

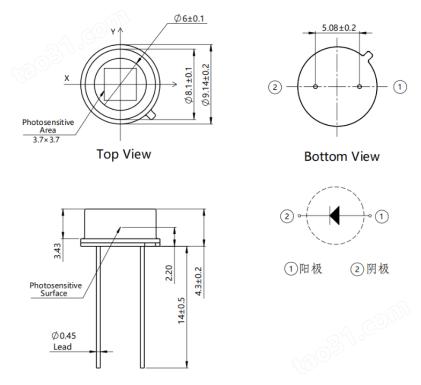

4.3. PDCT14-001/002/003;
4.4. PDCT15-001;
PDCT34-XXX 系列产品手册
1. 产品特点
2. 产品型号及性能参数
2.1 产品型号
| 型号 | 感光面积(mm2) | 封装形式 | 说明 |
| PDCT 34-101 | 5.80X5.80 | TO-8 | 玻璃窗口 |
| PDCT 34-102 | 5.80X5.80 | TO-8 | 石英窗口 |
2.2 性能参数
| 参数 | 典型值 | 最小值 | 最大值 | 单位 | 说明 |
| 光谱响应范围(λ) | 350to1100 | nm | |||
| 响应峰值波长(λp) | 820 | nm | |||
| 光响应(S) | 0.510 | 0.490 | A/W | @λp | |
| 暗电流(ID) | 20 | pA | @VR=0.01V | ||
| 暗电流温度漂移系数 | 1.122 | Times/℃? | |||
| 电容(Ct) | 400 | 450 | pF | @VR=0V；f=100kHz | |
| 反向击穿电压(VR) | 30 | V | |||
2.3 光谱响应曲线
3. 环境参数
| 参数 | 规格 | 单位 | 说明 |
| 工作温度范围 | -20~+80 | °C | |
| 储存温度条件 | -40~+100 | °C | |
| 工作湿度范围 | 10~90 | RH% | 无结露 |

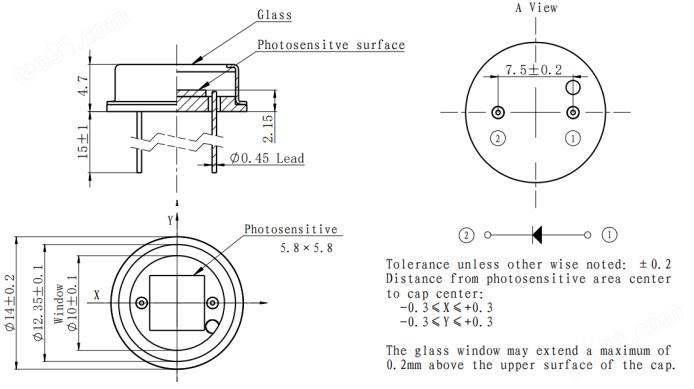

4. 外形尺寸 (单位：mm)
4.1. PDCT34-101
PDCDXX-0XX 系列产品手册
1. 产品特点
2. 产品型号及性能参数
2.1 产品型号
| 型号 | 感光面积(mm2) | 封装形式 | 管壳材质 | 说明 |
| PD CD 06-001 | 2.6X2.2 | DIP | 陶瓷 | 环氧填充 |
| PD CD 34-001 | 5.8X5.8 | DIP | 陶瓷 | 环氧填充 |
备注：其他感光面积、滤光片类型以及管壳高度可定制，请联系销售人员获取更多信息
2.2 性能参数
| 参数 | 典型值 | 最小值 | 最大值 | 单位 | 说明 | |
| 光谱响应范围(λ) | 350to1100 | nm | ||||
| 响应峰值波长(λp) | 820 | nm | ||||
| 光响应(S) | 0.38 | 0.36 | A/W | @560nm | ||
| 0.420 | 0.40 | @633nm | ||||
| 0.510 | 0.490 | @820nm | ||||
| 暗电流(ID) | 4 | 25 | pA | PD CD 06 | VR=0.01V | |
| 20 | pA | PD CD 34 | ||||
| 暗电流温度漂移系数 | 1.122 | Times/℃ | ||||
| 电容(Ct) | 50 | 90 | pF | PD CD 06 | VR=0V；f=100kHz | |
| 400 | 450 | pF | PD CD 34 | |||
| 反向击穿电压(VR) | 30 | V | ||||
2.3 光谱响应曲线
3. 环境参数
| 参数 | 规格 | 单位 | 说明 |
| 工作温度范围 | -10~+60 | °C | |
| 储存温度条件 | -20~+70 | °C | |
| 工作湿度范围 | 10~90 | RH% | 无结露 |

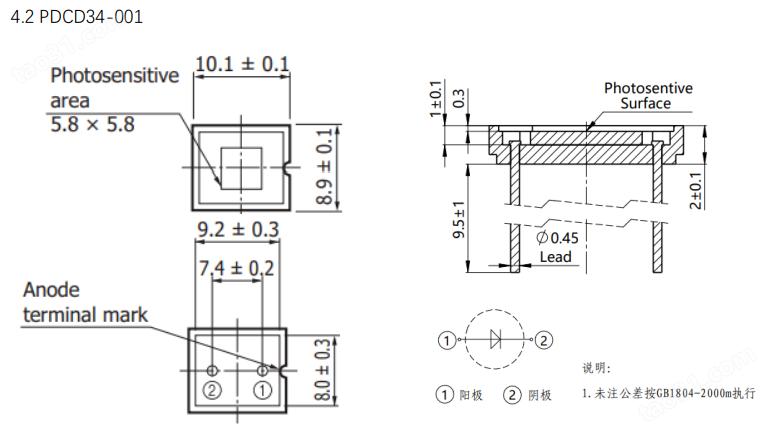

4. 外形尺寸 (单位：mm)
PDCCXX-0XX 系列产品手册
1. 产品特点
2. 产品型号及性能参数
2.1 产品型号
| 型号 | 感光面积(mm2) | 封装形式 | 封装材料 |
| PDC C 07-001 | 2.6X2.6 | COB | 环氧树脂 |
| PDC C 34-001 | 5.8X5.8 | COB | 环氧树脂 |
备注：其他感光面积、封装尺寸可定制，请联系销售人员获取更多信息
2.2 性能参数
| 参数 | 典型值 | 最小值 | 最大值 | 单位 | 说明 |
| 光谱响应范围(λ) | 350to1100 | nm | |||
| 响应峰值波长(λp) | 820 | nm | |||
| 光响应(S) | 0.38 | 0.36 | A/W | @560nm | |
| 0.420 | 0.40 | @633nm | |||
| 0.510 | 0.490 | @820nm | |||
| 暗电流(ID) | 5 | 30 | pA | PDCC07-001 VR=0.01V | |
| 20 | PDCC34-001 VR=0.01V | ||||
| 暗电流温度漂移系数 | 1.122 | Times/℃ | |||
| 电容(Ct) | 65 | 100 | pF | PDCC07-001 VR=0V f=100kHz | |
| 400 | 450 | PDCC34-001 VR=0V f=100kHz | |||
| 反向击穿电压(VR) | 30 | V | |||
2.3 光谱响应曲线
3. 环境参数
| 参数 | 规格 | 单位 | 说明 |
| 工作温度范围 | -20~+80 | °C | |
| 储存温度条件 | -40~+100 | °C | |
| 回流焊最高温度 | 260 | °C | 10s max |
| 工作湿度范围 | 10~90 | RH% | 无结露 |
4. 回流曲线
5. 外形尺寸 (单位：mm)
PDCA16-0XX 系列产品手册
1. 产品特点
2. 产品型号及性能参数
2.1 产品型号
| 型号 | 单像素感光面积(mm2) | 封装形式 | 封装材料 |
| PDCA 16-001 | 1.175X2 | COB | 环氧树脂 |
| PDCA 16-002 | 1.4X2.8 | COB | 环氧树脂 |
备注：其他感光面积、封装尺寸可定制，请联系销售人员获取更多信息
2.2 性能参数
| 参数 | 典型值 | 最小值 | 最大值 | 单位 | 说明 |
| 光谱响应范围(λ) | 320to1100 | nm | |||
| 响应峰值波长(λp) | 820 | nm | |||
| 光响应(S) | 0.38 | 0.36 | A/W | @560nm | |
| 0.420 | 0.40 | @633nm | |||
| 0.510 | 0.490 | @820nm | |||
| 暗电流(ID) | 1 | 10 | PA | VR=0.01V | |
| 暗电流温度漂移系数 | 1.122 | Times/℃? | |||
| 电容(Ct) | 30 | 50 | pF | VR=0V：f=100kHz | |
| 反向击穿电压(VR) | 30 | V | |||
2.3 光谱响应曲
3. 环境参数
| 参数 | 规格 | 单位 | 说明 |
| 工作温度范围 | -25~+85 | ||
| 储存温度条件 | -40~+100 | °C | |
| 工作湿度范围 | 10~90 | RH% | 无结露 |
4. 外形尺寸 (单位：mm)
| 引脚编号 | 引脚定义 | 引脚编号 | 引脚定义 |
|
1
2
3
4
5
6
7
8
9
|
阴极
像素2
像素4
像素6
像素8
像素10
像素12
像素14
像素16
|
18
17
16
15
14
13
12
11
10
|
像素1
像素3
像素5
像素7
像素9
像素11
像素13
像素15
阴极
|
