SWIR系列定焦镜头
（1）经设计、镀膜和测试，适用于SWIR波长应用
（2）小巧，轻便，COTS成像镜头
（3）低f/＃，高通量
TECHSPEC? SWIR系列定焦成像镜头小巧，轻便，适用于光谱范围在0.9 - 1.7μm的短波红外（SWIR）应用。这款镜头具有专门针对短波红外波段（SWIR）优化的光学设计，玻璃类型和0.8 - 1.8μm增透膜。SWIR系列镜头是一款现货商用（COTS）镜头，具有高通量，性能优越，低f/＃等特点，大可覆盖25mm传感器。 TECHSPEC?SWIR系列定焦镜头适用于多种应用，包括检查，分拣和质量控制。

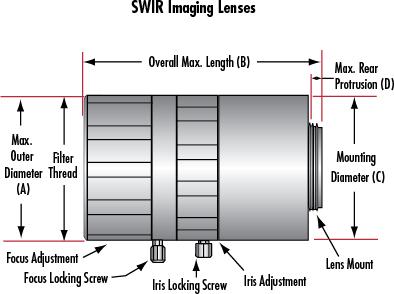

Dimensions |
|||||
Stock No. (Focal Length, Mount) |
A |
B |
C |
D |
Filter Thread |
#83-160 (25mm, C-Mount) |
40mm |
63.5mm |
40mm |
7.62mm |
M34 x 0.5 |
#83-165 (50mm, C-Mount) |
56mm |
112mm |
55mm |
0mm |
M43 x 0.75 |

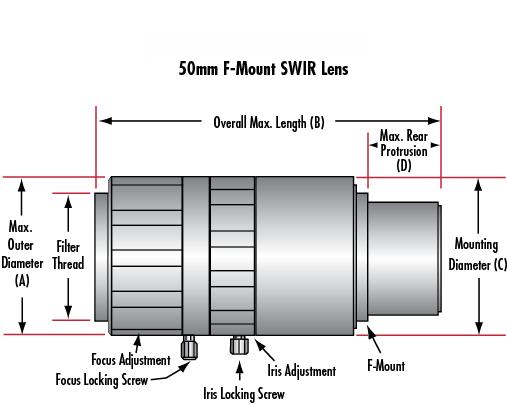

#83-166 (50mm, F-Mount) |
56mm |
103mm |
55mm |
28mm |
M43 x 0.75 |
#83-167 (50mm, M42 x 1.0) |
56mm |
124mm |
55mm |
0mm |
M43 x 0.75 |
#83-170 (100mm, C-Mount) |
84mm |
180.1mm |
84mm |
0mm |
M72 x 0.75 |
#83-171 (100mm, F-Mount) |
84mm |
151.1mm |
84mm |
0mm |
M72 x 0.75 |
#83-172 (100mm, M42 x 1.0) |
84mm |
191.8mm |
84mm |
0mm |
M72 x 0.75 |
?
焦距 FL (mm) |
大摄像机传感器格式 |
采用大传感器格式时的视场 (°) |
孔径 (f/#) |
工作距离 (mm) |
产品号 |
25 |
25.6mm (Image Circle) |
206.8mm - 55.8° |
f/2.1 - f/16 |
200 - ∞ |
#83-160 |
50 |
25.6mm (Image Circle) |
140.7mm - 29.8° |
f/2.15 - f/16 |
275 - ∞ |
#83-165 |
50 |
25.6mm (Image Circle) |
140.7mm - 29.8° |
f/2.15 - f/16 |
275 - ∞ |
#83-166 |
50 |
25.6mm (Image Circle) |
140.7mm - 29.8° |
f/2.15 - f/16 |
275 - ∞ |
#83-167 |
100 |
25.6mm (Image Circle) |
104.1mm - 14.6° |
f/2.25 - f/22 |
400 - ∞ |
#83-170 |
100 |
25.6mm (Image Circle) |
104.1mm - 14.6° |
f/2.25 - f/22 |
400 - ∞ |
#83-171 |
100 |
25.6mm (Image Circle) |
104.1mm - 14.6° |
f/2.25 - f/22 |
400 - ∞ |
#83-172 |
订购信息：
25mm SWIR Series Fixed Focal Length Lens
库存#83-160技术参数与相关资料
焦距 FL (mm) |
25.0 |
大摄像机传感器格式 |
25.6mm (Image Circle) |
采用大传感器格式时的视场 (°) |
206.8mm - 55.8° |
视场，20.5mm传感器 |
128.2mm - 35.5° |
工作距离 (mm) |
200 - ∞ |
孔径 (f/#) |
f/2.1 - f/16 |
重量 (g) |
180 |
支架 |
C-Mount |
滤波器螺纹 |
M34 x 0.5 |
法兰距离 (mm) |
17.526 |
外径 (mm) |
40.0 |
长度 (mm) |
63.5 |
类型 |
Fixed Focal Length Lens |
方式 |
SWIR |
RoHS |
符合标准 |
?
50mm SWIR Series Fixed Focal Length Lens, C-Mount
库存#83-165技术参数与相关资料
焦距 FL (mm) |
50.0 |
大摄像机传感器格式 |
25.6mm (Image Circle) |
采用大传感器格式时的视场 (°) |
140.7mm - 29.8° |
视场，20.5mm传感器 |
112.3mm - 23.4° |
工作距离 (mm) |
275 - ∞ |
孔径 (f/#) |
f/2.15 - f/16 |
重量 (g) |
574 |
支架 |
C-Mount |
滤波器螺纹 |
M43 x 0.75 |
法兰距离 (mm) |
17.526 |
外径 (mm) |
56.0 |
长度 (mm) |
112.0 |
类型 |
Fixed Focal Length Lens |
方式 |
SWIR |
RoHS |
符合标准 |
?
50mm SWIR Series Fixed Focal Length Lens, F-Mount
库存#83-166技术参数与相关资料
焦距 FL (mm) |
50.0 |
大摄像机传感器格式 |
25.6mm (Image Circle) |
采用大传感器格式时的视场 (°) |
140.7mm - 29.8° |
视场，20.5mm传感器 |
112.3mm - 23.4° |
工作距离 (mm) |
275 - ∞ |
孔径 (f/#) |
f/2.15 - f/16 |
重量 (g) |
482 |
支架 |
F-Mount |
滤波器螺纹 |
M43 x 0.75 |
法兰距离 (mm) |
46.5 |
外径 (mm) |
56.0 |
长度 (mm) |
103.0 |
类型 |
Fixed Focal Length Lens |
方式 |
SWIR |
RoHS |
符合标准 |
?
50mm SWIR Series Fixed Focal Length Lens, M42 x 1.0
库存#83-167技术参数与相关资料
焦距 FL (mm) |
50.0 |
大摄像机传感器格式 |
25.6mm (Image Circle) |
采用大传感器格式时的视场 (°) |
140.7mm - 29.8° |
视场，20.5mm传感器 |
112.3mm - 23.4° |
工作距离 (mm) |
275 - ∞ |
孔径 (f/#) |
f/2.15 - f/16 |
重量 (g) |
574 |
支架 |
M42 x 1.0 |
滤波器螺纹 |
M43 x 0.75 |
法兰距离 (mm) |
5.8 |
外径 (mm) |
56.0 |
长度 (mm) |
124.0 |
类型 |
Fixed Focal Length Lens |
方式 |
SWIR |
RoHS |
符合标准 |
?
100mm SWIR Series Fixed Focal Length Lens, C-Mount
库存#83-170技术参数与相关资料
焦距 FL (mm) |
100.0 |
大摄像机传感器格式 |
25.6mm (Image Circle) |
采用大传感器格式时的视场 (°) |
104.1mm - 14.6° |
视场，20.5mm传感器 |
83.2mm - 11.7° |
工作距离 (mm) |
400 - ∞ |
孔径 (f/#) |
f/2.25 - f/22 |
重量 (g) |
1800 |
支架 |
C-Mount |
滤波器螺纹 |
M72 x 0.75 |
法兰距离 (mm) |
17.526 |
外径 (mm) |
84 |
长度 (mm) |
180.1 |
类型 |
Fixed Focal Length Lens |
方式 |
SWIR |
RoHS |
符合标准 |
?
100mm SWIR Series Fixed Focal Length Lens, F-Mount
库存#83-171技术参数与相关资料
焦距 FL (mm) |
100.0 |
大摄像机传感器格式 |
25.6mm (Image Circle) |
采用大传感器格式时的视场 (°) |
104.1mm - 14.6° |
视场，20.5mm传感器 |
83.2mm - 11.7° |
工作距离 (mm) |
400 - ∞ |
孔径 (f/#) |
f/2.25 - f/22 |
重量 (g) |
1600 |
支架 |
F-Mount |
滤波器螺纹 |
M72 x 0.76 |
法兰距离 (mm) |
46.5 |
外径 (mm) |
84 |
长度 (mm) |
151.1 |
类型 |
Fixed Focal Length Lens |
方式 |
SWIR |
RoHS |
符合标准 |
?
100mm SWIR Series Fixed Focal Length Lens, M42 x 1.0
库存#83-172技术参数与相关资料
焦距 FL (mm) |
100.0 |
大摄像机传感器格式 |
25.6mm (Image Circle) |
采用大传感器格式时的视场 (°) |
104.1mm - 14.6° |
视场，20.5mm传感器 |
83.2mm - 11.7° |
工作距离 (mm) |
400 - ∞ |
孔径 (f/#) |
f/2.25 - f/22 |
重量 (g) |
1900 |
支架 |
M42 x 1.0 |
滤波器螺纹 |
M72 x 0.77 |
法兰距离 (mm) |
5.8 |
外径 (mm) |
84 |
长度 (mm) |
191.8 |
类型 |
Fixed Focal Length Lens |
方式 |
SWIR |
RoHS |
符合标准 |
