精密椭圆形反射镜
?采用精密抛光材质
?可选铝保护膜和“冷光”铝反射膜
?适用于太阳能和光聚集场合
?备有精密抛物反射镜可供选择

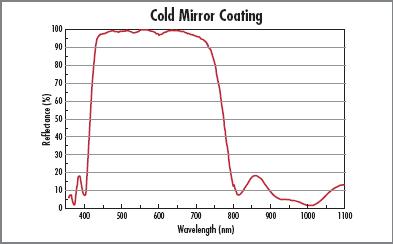

精密的椭圆形反射镜适合用来简化系统设计和安装。椭圆形反射镜可使用两个焦点来消除组件内采用多个聚焦元件的需要。当光源放在*个焦点时，光源将会重新聚焦到第二焦点。本品提供两种反射镜镀膜供您选择。保护性铝膜具有在可见光和红外光谱范围的宽带高反射率。冷反射镜镀膜可反射可见光，同时可透射近红外光，使其成为冷凝式应用的理想选择。
精密椭圆形反射镜经过精密抛光，可生成准确的非球面。这些反射镜提供改进的热稳性和的聚焦效率，以及商用的压膜反射镜。普遍使用的应用包括用于PCB、LCD或PDP生产的步进机、太阳能模拟器、光纤照明器和投影器。
Common Specifications
基底: |
BOROFLOAT? |
Dimensional Specifications |
||||
Diameter |
Focal Length f |
Center Hole Diameter d |
Height H |
Stock No. |
100mm |
12.5mm |
— |
45mm |
#90-964 |
#90-967 |
||||
19mm |
30mm |
32mm |
#68-791 |
|
#68-795 |
||||
152mm |
17mm |
30mm |
79mm |
#68-792 |
30mm |
35mm |
47mm |
#90-965 |
|
220mm |
100mm |
— |
33mm |
#68-793 |
300mm |
42mm |
— |
130mm |
#90-966 |
订购信息：
直径 (mm) |
焦距 FL (mm) |
涂层 |
涂层规格 |
产品号 |
|---|---|---|---|---|
64 |
11/78 (f1/f2) |
Protected Aluminum |
Ravg>85% @ 400 - 700nm |
#90-968 |
88 |
14/134 (f1/f2) |
Protected Aluminum |
Ravg>85% @ 400 - 700nm |
#68-797 |
105 |
22/145 (f1/f2) |
Protected Aluminum |
Ravg>85% @ 400 - 700nm |
#90-969 |
115 |
17/272 (f1/f2) |
Protected Aluminum |
Ravg>85% @ 400 - 700nm |
#68-798 |
128 |
18/288 (f1/f2) |
Protected Aluminum |
Ravg>85% @ 400 - 700nm |
#90-970 |
150 |
22/360 (f1/f2) |
Protected Aluminum |
Ravg>85% @ 400 - 700nm |
#90-971 |
220 |
40/440 (f1/f2) |
Protected Aluminum |
Ravg>85% @ 400 - 700nm |
#68-799 |
300 |
50/800 (f1/f2) |
Protected Aluminum |
Ravg>85% @ 400 - 700nm |
#90-972 |
64 |
11/78 (f1/f2) |
Cold Mirror, 0° |
- |
#90-973 |
88 |
14/134 (f1/f2) |
Cold Mirror, 0° |
- |
#68-800 |
105 |
22/145 (f1/f2) |
Cold Mirror, 0° |
- |
#90-974 |
115 |
17/272 (f1/f2) |
Cold Mirror, 0° |
- |
#68-801 |
150 |
22/360 (f1/f2) |
Cold Mirror, 0° |
- |
#68-802 |
220 |
40/440 (f1/f2) |
Cold Mirror, 0° |
- |
#68-803 |
