Newport12 GHz 光接收器

Newport12 GHz 光接收器

12 GHz 光接收器非常适合需要高灵敏度，高速度和响应的应用。频率响应的高增益和渐进的、良好的衰减使它们非常适合频域测量。

可见光和近红外光版本

可切换的直流耦合或交流耦合输出版本

单模和多模光纤连接器选项

超净脉冲响应

表征 OC-192 和 10-GbE 组件的理想选择

对比	型号
	1544-A近红外光接收器，12 GHz，500-1630 nm，单模
	1544-A-50近红外光接收器，12 GHz，多模
	1544-B直流耦合近红外光接收器，500-1630 nm，12 GHz，单模
	1544-B-50直流耦合近红外光接收器，780-1630 nm，12 GHz，多模
	1580-A光接收器，12 GHz，780-870 nm，多模 FC 输入
	1580-B直流耦合可见光接收器，780-870 nm，12 GHz，多模 FC 输入

Newport12 GHz 光接收器?特征

GaAs 和 InGaAs 版本

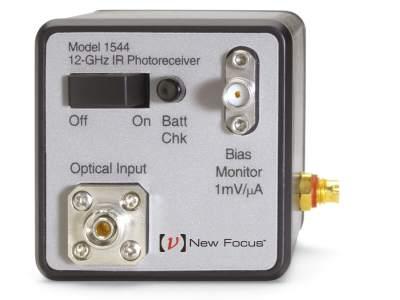

型号 1580（所示）利用提供 780-870 nm 波长覆盖的 GaAs 二极管。型号 1544 利用 InGaAs 二极管为单模光纤提供 500-1630 nm 的光谱覆盖，为多模光纤提供 780-1630 nm 的光谱覆盖。

超净脉冲响应

净响应和 32 ps 上升时间使这些设备特别适合于 10 Gbit/s 组件的时域表征。频率响应的高增益和渐进的、良好的衰减使它们非常适合频域测量。

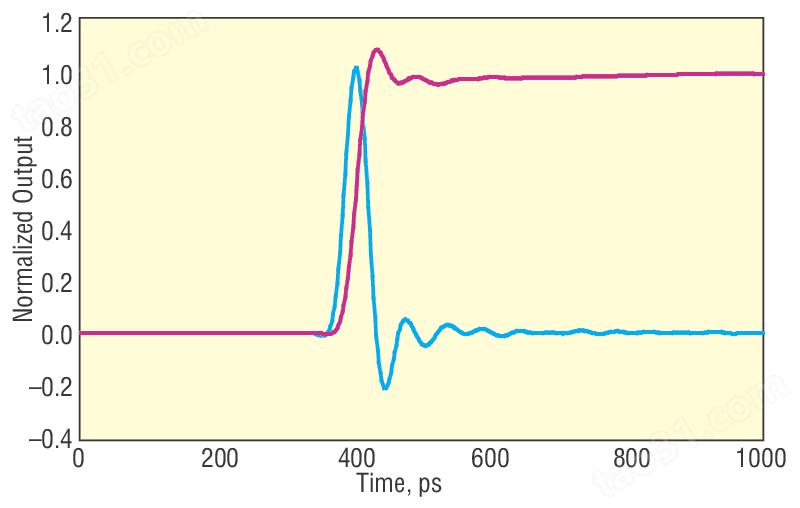

Models 15X4-A/B typical pulse and step response (inverted). NOTE: Pulse response measured on a 20-GHz oscilloscope with a 100-fs optical pulse. Step response calculated from pulse response.

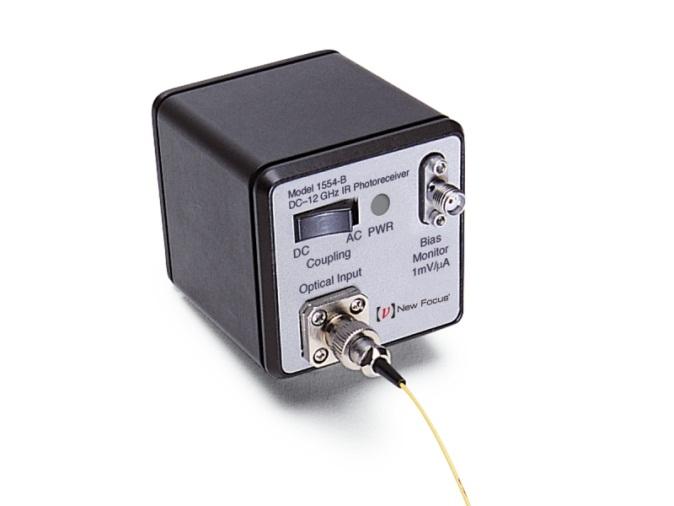

可切换的直流耦合或交流耦合输出

这些光接收器的 -B 版本包括一个直流耦合选项，可响应的范围低直流。轻触开关即可选择 10 kHz 截止模式或直流耦合模式的传统交流耦合输出。

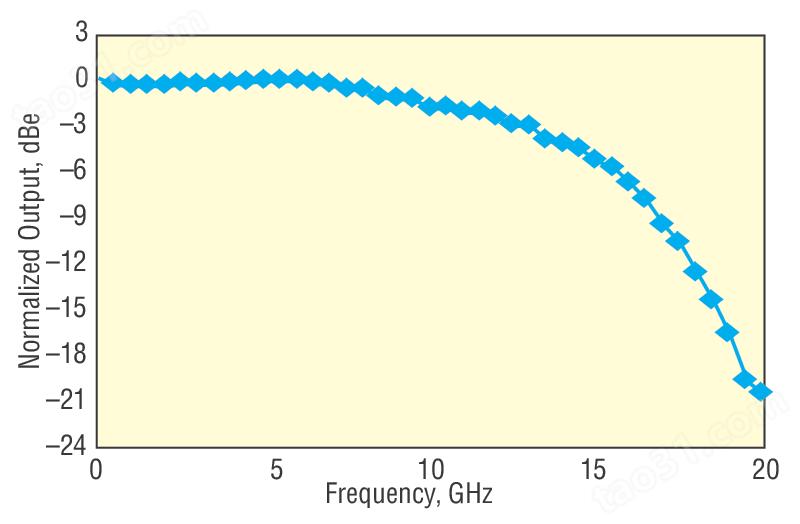

Typical Frequency Response - Model 1580-A

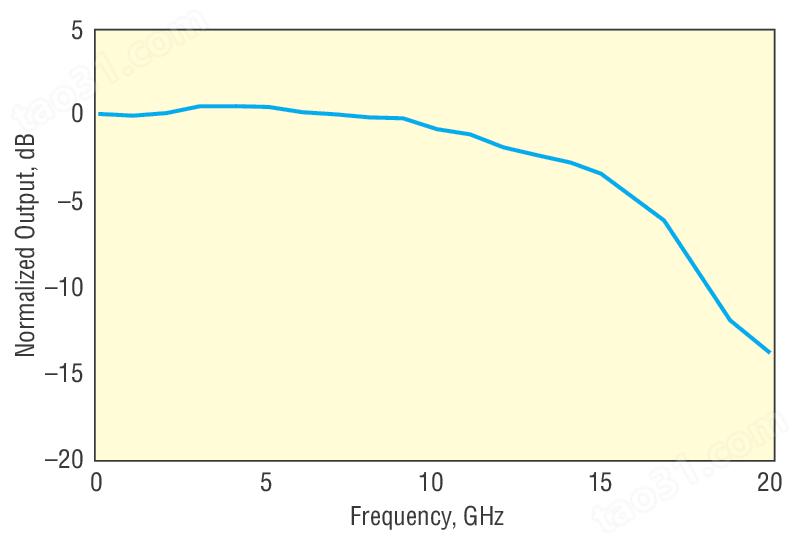

Typical Frequency Response - Model 1544-A

应用

这些光接收器的应用包括：

10 Gbit/s 表征组件，包括 BER 测试和眼图生成

表征脉冲激光器、调制器和发射器的频率或时间响应

通过色散光学系统表征脉冲传播

RIN 测量

外差实验

定时/触发

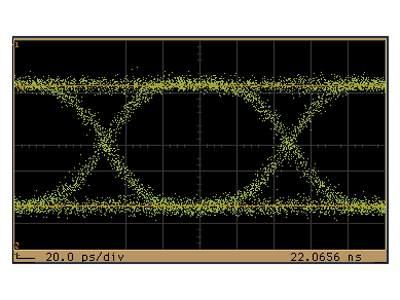

Eye Diagram - 10 Gbit/s data generated with Model 1544-A fiber-optic receiver.

单模或多模光纤连接器选项

型号 1544 具有单模光纤，而型号 1544-A/B-50 具有 50/125-μm 多模光纤，型号 1580?标配?纤芯 62.5-μm 多模光纤。
