RPB-532-1.5-FS拉曼探头

RPB-532-1.5-FS拉曼探头

RPB-532-1.5-FS拉曼探头是针对532nm激光诱导拉曼光谱应用而设计的探头。通过与532nm半导体激光器和光纤光谱仪配合使用，实现拉曼光谱测量应用。

通过配备不同采样支架，可以针对形态分别为固体、液体或粉末状的样品进行检查。OD6的光学干涉滤光片有效保证了瑞利信号的滤除，紧凑设计使得RPB-532-1.5-FS拉曼探头更易实现拉曼光谱测量。

产品特性

适配拉曼光谱范围：200cm-1 ~ 4000cm-1，光谱范围更宽

优化设计，有效滤除瑞利信号，截止深度>OD6

产品装配工艺保证*性

起始波束*性：Start@200cm-1

光谱图

积分时间：300ms

激光功率：500mW

检测样品为放置于12.5mm×12.5×45mm比色皿中的酒精。

固定孔位和外形尺寸

产品使用方法

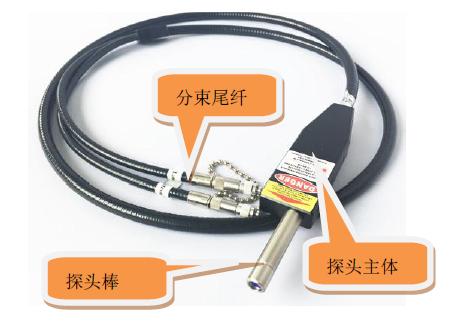

拉曼探头主要由探头主体、探头棒和探头分束尾纤三部分组成，如下图所示：

1.拧下分束光纤的LASER分支的sma保护帽，将sma头拧到相应的激光光源对接头上，sma头需拧紧，光纤类型需匹配，否则将导致激光耦合到探头的效率降低；

2.拧下分束光纤的SPECTRAMETER分支的sma保护帽，将sma头拧到相应的光谱仪对接头上，sma头需拧紧；

3.取下探头棒前端的保护帽，将探头棒对准待测物品，根据需要选择适用的样品测量定位附件，以使探头出射的激光能聚焦在待测物品表面；

产品使用注意事项和维护方法

1.探头分束光纤的两个分支的sma头的出光端面，不使用时需盖上保护盖，保持端面清洁；

2.探头棒的前端透镜，不使用时需盖上保护盖，保持透镜表面清洁；

3.SMA头和透镜的表面均为光学表面，不允许手摸，异物接触刮擦，否则将损坏探头；

4.探头的光纤为易折损器件，不允许小半径折弯，小折弯半径需保持大于100mm，拉力需小于5N；

5.探头的sma端面和透镜外表面需定期做清洁，每次使用完进行清洁检查；

产品清洁维护方法

1） SMA端面清洁：

1.使用医用清洁棉签，沾取少量酒精或者丙酮等擦拭液；

2.将棉签轻轻按压在SMA头的端面，从一边划擦到另一边离开SMA头；

3.使用显微镜观察端面是否清洁，保证端面无污点和液痕残留；

4.重复擦拭，直到端面清洁无污染为止；

5.每个棉棒只允许擦拭一次，防止二次污染的发生；

2） 探头棒端面透镜清洁：

1.使用前端较细的棉签，沾取少量酒精或者丙酮等擦拭液

2.将棉签顶端垂直轻轻按压在透镜的中心，以螺旋方式，将棉签从透镜中心划擦到透镜边沿离开；

3.使用显微镜观察端面是否清洁，保证端面无污点和液痕残留；

4.重复擦拭，直到端面清洁无污染为止；

5.每个棉棒只允许擦拭一次，防止二次污染的发生；
