Unice精密反射镜座

Unice精密反射镜座

小型精密反射镜座

??54UPM-0.5(M)

*公英制共用。

*高解析度定位调整并确保稳定度。

*好的重复性及耐用性高。

*和调整螺丝旋钮前端钢珠接触是一具有抗磨损的蓝宝石玻璃。

*以8-80不锈钢精密螺丝调整俯仰角和方位角位置。

*几近可忽略螺丝间隙的设计组合。

*不锈钢螺丝和磷青铜牙环套筒组合，操作时更加平滑顺畅。

*适用直径12.7mm（0.5“）之光学元件。

*倾斜度调整范围±3.5°。

?Unice精密反射镜座

精密反射镜座

04PMT-1(M)

*公英制共用。

*产品经过精密的加工和强力拉伸弹簧结合，以确保位置调整时的稳定性。

*调整方式以M6x0.25mm不锈钢高精密螺丝旋钮转动。

*间隙油的涂抹，达成几近可忽略螺丝间隙的组合。

*不锈钢螺丝和磷青铜牙环套筒组合，操作时更加平滑顺畅。

*使用两不锈钢杆作为滑动指标，使用起来较平顺且较便宜。

*镜座背面两侧各有一M4（8-32）沉头孔，方便左手或右手方向操作，可快速，稳定固定于支撑棒或高度基座上。

*适用直径25.4mm（1“）之光学元件。

*用含工程塑胶（POM）的止付螺丝固定光学元件。

*倾斜度调整范围±3.5°。

*一般应用的理想选择。

04PMT-2(M)

*公英制共用。

*经过精密的加工和强力拉伸弹簧结合，以确保位置调整时的稳定性。

*调整方式以M6x0.25mm不锈钢高精密螺丝旋钮转动。

*间隙油的涂抹，达成几近可忽略螺丝间隙的组合。

*不锈钢螺丝和磷青铜牙环套筒组合，操作时更加平滑顺畅且长期稳定。

*使用两不锈钢杆作为滑动指标，使用起来较平顺且较便宜。

*镜座背面两侧各有一M6（1 / 4-20）沉头孔，方便左手或右手方向操作，可快

*速，稳定固定于支撑棒或高度基座上。

*适用直径50.8mm（2“）之光学元件。

*用含工程塑胶（POM）的止付螺丝固定光学元件。

*倾斜度调整范围±3.5°。

*一般应用的理想选择。

超

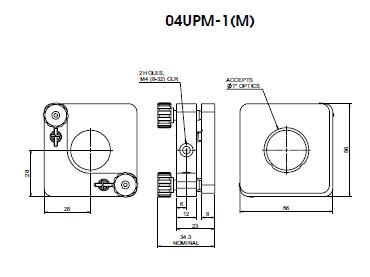

04UPM-1(M)

04UPM-2(M)

*公英制共用。

*此产品经过精密的加工和蓝宝石基板与强力拉伸弹簧结合，以确保位置调整时的稳定性，超越标准的耐用性和重复性。

*蓝宝石基板设计用来防止任何因转动精密螺丝时前端不锈钢钢珠所引起的磨损。

*调整方式以M6x0.25mm不锈钢高精密螺丝旋钮转动推进。

*间隙油的涂抹，达成几近可忽略螺丝间隙的组合。

*不锈钢螺丝和磷青铜牙环套筒组合，操作时更加平滑顺畅且长期稳定。

*适合直径25.4mm（1“）或50.8mm（2”）之光学元件。

*镜座背面两侧各有一M4（8-32）沉头孔，可快速，稳定固定于支撑棒或高度基座上。

*用含工程塑胶（POM）的止付螺丝固定光学元件。

*内含蓝宝石基板，重复使用性及耐用性。

*倾斜度调整范围±3.5°。

*调整螺丝前端不锈钢珠的接触点是蓝宝石基板的衬垫。

精密反射镜/分光镜座（粗/微调）

04PMH-2M

?

04PMH-4M

?

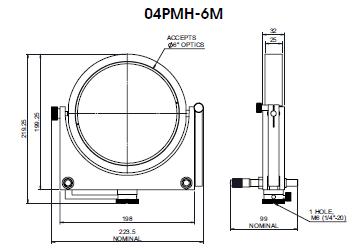

04PMH-6M

?

*圆形镜片或分光镜可被螺纹牙环稳定的固定。

*当镜片或分光镜放置好后，可经由螺纹旋钮和调节架（分厘卡头）产生粗调和微调的功能。

*当镜座固定在一俯仰角时，这种镜座可置于任意高度。

*侧边螺丝旋钮松开，俯仰角具有粗调360度功能。

*侧边螺丝旋钮锁紧，分厘卡头具有俯仰角微调功能。

*底部中央螺丝旋钮松开，旋转角具有粗调360度功能。

*底部中央螺丝旋钮锁紧，另一分厘卡头具有旋转角微调功能。

*三种型号可选，分别适用直径50.8mm，101.6mm和152.4mm（2“，4”，和6“）之光学元件。

?
