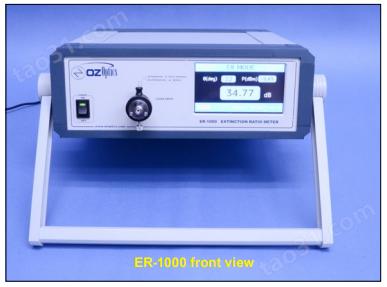

台式偏振消光比测量仪
?
特点：
?测量高达50 dB的偏振消光比
（用于特定波长范围）
?非常宽的波长范围：450至900纳米，550至1000 纳米的可见光波长范围；850至1650纳米或1800至2400 nm的红外波长范围
?±0.15 dB ER精度高达30 dB
?角度精度：±0.5°
?0.01 dB ER分辨率和0.3°角度分辨率
?功率测量高达2瓦
?可互换连接器适配器
?连续测量的记录模式
?USB通信接口
?触摸屏显示
?内置存储器，用于存储和调用功能
应用：
?光纤组件制造和测试
?PMC和PBS PER以及耦合比测试
?PM光纤激光二极管尾纤
?PM光纤跳线的生产和测试
?PM光纤熔接测试
?自动对齐
?质量控制和测量
?产品开发
?部件和系统故障排除
产品描述：
我们的偏振消光比计可以快速测量光纤的光输出消光比。旋转偏振器测量消光比（ER）和透射轴相对于连接器上的键的方向。作为一种选择，可以在消光比计中添加中性密度滤光片，以扩展最大功率范围。这些滤光片可以很容易地插入和移除，而不会干扰您的设置。这些滤光片允许测量高达2瓦的功率水平。
仪表可在多种模式下工作。在实时模式下，仪表给出消光比和对准。在测井模式下，仪表给出给定时间跨度内最坏情况下的消光比。此模式非常适合QA测量。
此外，该仪表可以提供与输入功率成比例的相对功率读数，单位为dB。该读数以每秒650次的速度更新。计算机接口允许该单元与计算机控制单元一起使用，用于校准目的。偏振和相对功率功能的组合允许该单元用于保偏组件的自动对准。

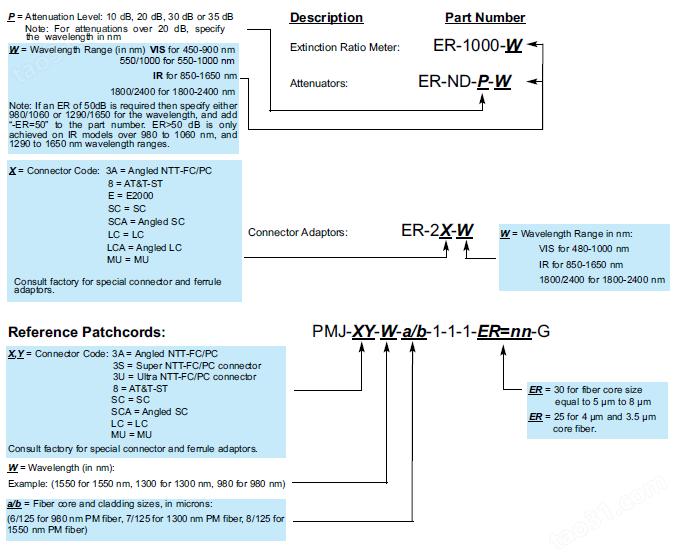

标准零件的订购信息：
编号 |
型号 |
描述 |
台式ER表 |
||
56051 |
ER-1000-1290/1650-ER=50 |
波长从1290nm到1650nm的光纤偏振消光比台式测量仪。ER=50分贝。不包括插座。输入功率高达1mW。 |
? 56052 |
? ER-1000-IR |
适用于850 nm至1650 nm波长的光纤偏振消光比台式测量仪。对于850 nm至1290 nm的波长，ER＝30 dB，而对于长于1290 nm波长，则ER＝35 dB。插座不包括在内。输入功率高达1 mW。 |
? 56055 |
? ER-1000-VIS |
适用于450 nm至900 nm波长的光纤偏振消光比台式测量仪。ER在波长范围内>30 dB。插座不包括在内。输入功率高达1 mW。 |
56053 |
ER-1000-1800/2400-ER=30 |
适用于1800 nm至2400 nm波长的光纤偏振消光比台式测量仪。ER=30 dB。插座不包括在内。输入功率高达1 mW。 |
插座 |
||
13440 |
ER-23-1290/1650-ER=40 |
用于ER计的超级和超FC可拆卸插座，适用于1290 nm至1650 nm的波长，实现高达40 dB的消光比 |
13441 |
ER-23A-1290/1650-ER=40 |
用于ER计的角度FC可拆卸插座，适用于1290 nm至1650 nm的波长，实现高达40 dB的消光比 |
8705 |
ER-23-IR |
用于ER计的超级和超FC可拆卸插座，适用于850 nm至1650 nm的波长，实现高达30 dB的消光比 |
7525 |
ER-23A-IR |
角度FC可拆卸插座，适用于850 nm至1650 nm波长的ER计，实现高达30 dB的消光比 |
7528 |
ER-2SC-IR |
SC可拆卸插座，适用于850 nm至1650 nm波长的ER计，实现高达30 dB的消光比 |
8874 |
ER-2LC-IR |
适用于850 nm至1650 nm波长ER计的LC可拆卸插座，实现高达30 dB的消光比 |
7526 |
ER-28-IR |
ST可拆卸式插座，适用于850 nm至1650 nm波长的ER计，实现高达30 dB的消光比 |
13165 |
ER-23-VIS |
超级和超FC/PC可拆卸插座，用于优化480-1000 nm的ER表 |
14320 |
ER-23A-VIS |
用于ER计的FC/APC可拆卸插座，优化为480-1000 nm |

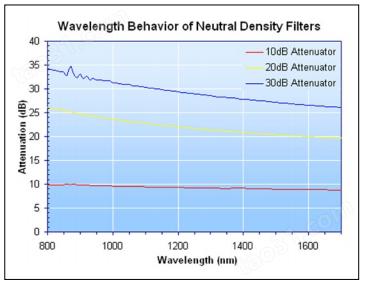

衰减器 |
||
10626 |
ER-ND-10-450/1700 |
用于ER计的10 dB衰减器，适用于450 nm至1700 nm的波长 |
8704 |
ER-ND-20-IR |
20 dB衰减器，适用于850 nm至1650 nm波长的ER计 |
9471 |
ER-ND-35-1250/1650 |
适用于波长为1250 nm至1650 nm的ER Meter的35 dB衰减器 |
来源 |
||
? 11378 |
? PFOSS-02-3-1550-1-ER=40 |
1550 nm，1 mW偏振光纤光源，带Super/Ura?FC/PC插座和可旋转偏振片，实现高达40 dB的消光比（有关更多信息，请参阅标题为偏振光纤光源的数据表。） |
13507 |
PFOSS-02-3-1310-1-ER=40 |
1310 nm，1 mW偏振光纤光源，带超级/超FC/PC插座和可旋转偏振片，实现高达40 dB的消光比 |
13509 |
PFOSS-02-3A-1310-1-ER=40 |
1310 nm，1 mW偏振光纤光源，带角度FC/PC插座和可旋转偏振片，实现高达40 dB的消光比 |
13508 |
PFOSS-02-3A-1550-1-ER=40 |
1550 nm，1 mW偏振光纤光源，带角度FC/PC插座和可旋转偏振片，实现高达40 dB的消光比 |
参考跳线 |
||
? 13390 |
? PMJ-3U3U-1550-8/125-1-1-1-ER=30-G |
主跳线，Ultra FC/PC到Ultra FC/PC，8/125 um PM 1550 nm光纤，0.9 mm外径护套，1米长，连接器对齐并锁定在慢轴上。ER=最小30 dB |
? 13386 |
? PMJ-3A3A-1550-8/125-1-1-1-ER=30-G |
主接线，成角度的FC/PC到成角度的FC/PC，8/125 um PM 1550 nm光纤，0.9 mm外径护套，1米长，连接器对齐并锁定到慢轴。ER=最小30 dB |
注：这只是韵翔光电提供的标准零件的部分列表。其他零件作为标准产品提供。
标准产品规格1：
型号 |
ER-1000-VIS |
ER-1000-1290/1650-ER=50 |
ER-1000-IR |
ER-1000-1800/2400 |
编号 |
56055 |
56051 |
56052 |
56053 |
波长范围 |
450 nm至900 nm2 |
1290 nm 至?1650 nm |
850 nm 至?1650 nm |
1800 nm 至2400 nm |
? ? ? ? 消光比范围 |
? ? ? ? 30 dB |
1290 nm至1650 nm为40 dB 1550 nm和输入为0至50 dB 功率>-5 dBm 1550 nm和输入为0至40 dB 功率>-15至-5 dBm 1550 nm和输入为0至30 dB 功率>-25至-15 dBm 1550 nm和输入为0至20 dB 功率>-35至-25 dBm |
850 nm时为30 dB 至1290 nm 1290 nm时为35 dB 至1650 nm ? |
? ? ? ? ? 30 dB |
动态范围 |
40 dB |
60 dB |
47 dB |
35 dB |
消光比精度 |
±0.5 dB |
±0.15 dB for ER ? < 30 dB1 |
±0.5 dB |
±0.5 dB |
消光比分辨率 |
0.01 dB |
|||
角精度3 |
±0.5度 |
|||
角分辨率 |
0.3 度 |
|||
更新率（消光比） |
2.7 Hz |
|||
更新速率（相对功率） |
650 Hz |
|||
输入光功率4 |
50 μW?至?1.0 ? mW |
|||
通信接口 |
USB |
|||
输入电源电压 |
通用50/60 Hz 110/220V AC/DC 12伏适配器 |
|||
尺寸 |
100 x 280 x 300 mm（不包括手柄和连接器） |
|||
重量 |
4.1 kg (9 lb) |
|||
工作温度 |
-10°至55°C（14°至131°F） |
|||
储存温度 |
-30°至70°C（-22°至158°F） |
|||
储存湿度 |
<85%，RH在-30°至70°C（-22°至158°F）下不冷凝 |
|||
显示 |
触摸屏 |
|||
1.典型值。预热30分钟后，在23°C±2°C温度下，使用线性偏振光源和保偏跳线进行测试。
2.取决于所使用的插座，默认情况下，插座在780nm处对准，并且透镜在两个表面上都镀有MgF2。
3.用于带高公差键槽的FC型连接器。
4.无衰减器。使用衰减器可以测量更高的功率。订购衰减>20 dB的衰减器时，应有波长范围。注意：在没有衰减器的情况下，将探测器暴露在高于+17 dBm（50 MW）的功率下一小段时间（3分钟）可能会损坏探测器。
标准零件的订购示例：
欧洲的一位客户需要一台台式消光比计来测量尾纤激光二极管的偏振特性，以确保偏振消光比超过30 dB。激光器为1550 nm激光器，输出功率在5到10 mW之间。光纤端接有Super FC/PC或FC/APC连接器。客户还想要一个来源和参考跳线进行比较。将需要以下设备：
编号 |
型号 |
描述 |
56051 |
ER-1000-1290/1650-ER=50 |
适用于1290 nm至1650 nm波长的光纤偏振消光比台式计。ER=50 dB。插座不包括在内。输入功率高达1 mW。 |
13440 |
ER-23-1290/1650-ER=40 |
用于ER计的超级和超FC可拆卸插座，适用于1290 nm至1650 nm的波长，实现高达40 dB的消光比。 |
13441 |
ER-23A-1290/1650-ER=40 |
用于ER计的角度FC可拆卸插座，适用于1290 nm至1650 nm的波长，实现高达40 dB的消光比。 |
10626 |
ER-ND-10-450/1700 |
用于ER计的10 dB衰减器，适用于450 nm至1700 nm的波长。 |
? 11378 |
? PFOSS-02-3-1550-1-ER=40 |
1550 nm，1 mW偏振光纤光源，带Super/Ura?FC/PC插座和可旋转偏振器，实现高达40 dB的消光比（有关更多信息，请参阅标题为偏振光纤光源的数据表。） |
13390 |
PMJ-3U3U-1550-8/125-1-1-1-ER=30-G |
主跳线，Ultra FC/PC到Ultra FC/PC，8/125 um PM 1550 nm光纤，0.9 mm外径护套，1米长，连接器对齐并锁定在慢轴上。ER=最小30 dB。 |
13386 |
PMJ-3A3A-1550-8/125-1-1-1-ER=30-G |
主接线，成角度的FC/PC到成角度的FC/PC，8/125 um PM 1550 nm光纤，0.9 mm外径护套，1米长，连接器对齐并锁定到慢轴。ER=最小30 dB。 |
自定义零件的订购信息：
韵翔光电欢迎有机会提供定制设计的产品，以满足您的应用需求。与大多数制造商一样，定制产品确实需要额外的努力，因此与我们的标准零件清单相比，价格可能会有所不同。特别是，我们将需要额外的时间来准备全面的报价，而且交付周期将比正常情况下更长。在大多数情况下，非经常性工程（NRE）费用、批量费用和较低1件订单是必要的。这些要点将在您的报价中仔细解释，因此您的决定将尽可能全面。我们强烈建议您购买我们的标准产品。
定制零件调查表：
（1）?您的应用是什么？
（2）?您会在特定波长下使用该设备吗？
（3）?您需要测量的最大消光比是多少？
（4）?您需要电脑的外部控制吗？
（5）?您需要什么类型的计算机接口？
（6）?您将使用的最大功率水平是多少？
（7）?您将使用哪种类型的连接器？
?
自定义零件的订购示例：
用于2000 nm应用的高功率激光器的制造商希望在其系统中使用任何购买的光学组件之前，在2000 nm处对其进行入射消光比鉴定。他们需要订购以下零件：
编号 |
型号 |
描述 |
? 45284 |
? HIPFOSS-02-3A-2020-2-ER=40-SP |
2020 nm，2 mW高稳定偏振光纤光源，带角度FC/APC兼容插座，可旋转偏振器，实现超过40 dB的消光比。SP:2020+/-20 nm，2 mW高度稳定的偏振光纤光源，内置TEC隔离器，消光比超过40 dB。 |
56053 |
ER-1000-1800/2400-ER=30 |
适用于1800 nm至2400 nm波长的光纤偏振消光比台式计。ER=30 dB。插座不包括在内。输入功率高达1 mW。 |
? 42851 |
? ER-23A-1800/2400-ER=35 |
用于消光比测量仪的角度FC可拆卸插座，适用于1800 nm至2400 nm的波长，实现高达35 dB的消光比。在离散波长下进行测试。在波长范围内的性能仅由设计保证。 |
? 45213 |
? ER-23-1800/2400-ER=35 |
FC/PC、UPC可拆卸插座，适用于波长从1800 nm到2400 nm的ER计，实现高达35 dB的消光比。在离散波长下进行测试。在波长范围内的性能仅由设计保证。 |
应用说明：
我们的?ER计与偏振仪结果的比较偏振分析中使用的一种常见的替代技术是使用偏振仪。这些设备的工作原理是将源的输出偏振以数学方式映射到所谓的庞加莱球体上。通过监测庞加莱球面上偏振随时间的变化，可以计算偏振的变化，并推测偏振度本身。
这种技术有两个主要缺点。首先，为了将偏振映射到庞加莱球面上，偏振仪从信号中减去任何随机偏振光。因此，使用偏振计对偏振消光比的任何计算都会忽略该信号。这导致报告的值比我们的消光比计给出的值更乐观。消光比计给出了更保守、更可靠的结果。
第二个缺点是大多数光纤偏振仪使用单模光纤将光传输到其内部传感器。单模光纤本身会将偏振态改变为任意偏振态。因此，光纤偏振仪仅适用于测量相对变化。这使得它们不适合于保偏的连接器的对准。
一般注意事项
我们的光学偏振消光比计与光学高稳定偏振源一起，提供了一种快速、可靠和有效的方法来对准、表征和保证偏振维持组件。为了确保您的测量尽可能准确，应采取以下预防措施。
1.检查您的参考角度：
我们的光学消光比计提供与插座上键槽相比的偏振轴方向读数。但是，如果更换或更换插座，方向可能会改变几度。
为了确保角度读数准确，韵翔光电提供主参考跳线。这些跳线的保偏在30 dB以上，并与连接器键槽的±1.5度对齐。菜单选项允许将角度参考调整到任何所需值，允许补偿任何偏移。请注意，光源和光纤之间θ度的错位将降低消光比，并且可以实现的最大ER将由下式给出：
?
?
?
2.对光纤施加应力：
当使用高度相干的光源（如DFB激光器）时，可以获得最初符合规范的读数，但随着时间的推移会降低。这种消光水平的下降可能需要几分钟的时间才能发生。这种行为的发生是因为光纤中的一部分光沿着错误的轴传播。在光纤的输出端，沿着慢轴和快轴传播的光结合形成较好的偏振态。如果这两个信号彼此同相，它们将形成线性偏振光。然而，当光纤受到应力时，相位关系会发生变化，输出偏振也会发生变化。
为了检查这种行为，应该在测量偏振的同时对光纤施加应力。仪表具有用于此功能的数据记录模式。要使用它，请通过菜单激活日志记录模式，然后对被测设备施加压力。一种常见的方法是简单地将光纤绕直径为40或50毫米的心轴缠绕几圈。这种心轴可从韵翔光电获得。第二种技术是用加热板加热光纤。对光纤施加应力后，停止测井模式。然后仪表将显示最坏情况下的消光比和偏振角的变化。使用这些读数作为性能规范。有关更多详细信息，请参阅手册。
3.从两方面看：
如果设备用于在任一方向上传输光线，则应在两个方向上对其进行检查。设备的性能取决于其使用方向。这是因为应力和微弯通常发生在光纤末端附近。如果微弯曲位于光纤的输出端，则输出偏振可以旋转，否则保持静态。然而，如果微弯位于输入端，则偏振在穿过光纤之前受到扰动，因此偏振将发生变化。
4.使用计算机界面自动对齐组件
该仪表可以通过USB接口向计算机控制系统报告功率和消光比。这可用于开发自动对齐系统。可以以每秒超过650个样本的速度报告功率水平，这对于快速对准来说是足够的。我们的网站提供了一整套应用说明，其中一份关于偏振测量（偏振保持测量系统），另一份关于如何使用仪器进行校准应用（自动偏振校准）。
5.测量限值
消光比测量仪的检测电路具有大约60dB的总体动态范围。当输入信号的功率电平在300μW到1 mW（5 dB范围）的范围内时，消光比测量仪测量本身至少有55 dB的范围。由于消光比是基于最小值和最大值这两个值的比值，如果消光比真的很好或者输入功率接近300μW或更低，最小值可能会接近仪器的本底噪声。在这种情况下，最小值可能默认为仪器的本底噪声。在这些条件下，仪器可能无法提供准确的读数。然而，它将能够确定最坏情况值，该值将被指示给用户。通过使用更高功率的电源，仪器将能够提供更好的读数。例如，对于低功率信号，消光比测量仪可以指示消光比为>27分贝。如果用户需要知道实际值是否超过30 dB，则应使用更强大的源。如果消光比测量仪安装了可选的衰减器，用户可以简单地拆除衰减器。
