TECHSPEC宽带增透（BBAR）膜直角棱镜
?非常适合用于低功率激光源
?有多个宽带增透膜选项可供选择
?光线偏转90°
TECHSPEC宽带增透（BBAR）膜直角棱镜具有高角度容限并采用精密的N-BK7基片，是各种低功率激光线性应用的理想选择。与无镀膜或金属膜直角棱镜相比，宽带增透膜可提高透射效率。

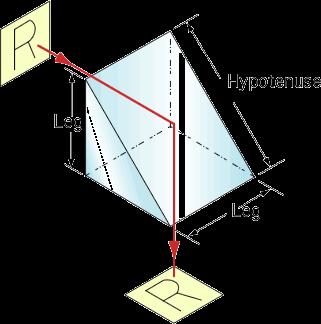

直角棱镜一般用于90°弯曲影像光路或改变光路。这将产生一个左旋性的影像，而根据棱镜的方向，可能形成翻转或反转的影像。直角棱镜也可用于影像/光束偏移等应用。
Common Specifications
表面平整度: |
λ/8 |
射线偏差 (°): |
90 |
图像定位: |
Left-Handed |
尺寸容差 (mm): |
+0.00/-0.10 |
表面质量: |
40-20 |
基底: |
N-BK7 |
订购信息
涂层 |
斜边长度 (mm) |
支脚长度 (mm) |
产品号 |
|---|---|---|---|
VIS 0° |
7.1 |
5 |
#84-505 |
VIS 0° |
14.1 |
10 |
#84-506 |
VIS 0° |
17.7 |
12.5 |
#84-507 |
VIS 0° |
21.2 |
15 |
#84-508 |
VIS 0° |
28.3 |
20 |
#84-509 |
VIS 0° |
35.4 |
25 |
#84-510 |
VIS 0° |
42.4 |
30 |
#84-511 |
VIS 0° |
70.7 |
50 |
#84-512 |
VIS-NIR |
7.1 |
5 |
#84-513 |
VIS-NIR |
14.1 |
10 |
#84-514 |
VIS-NIR |
17.7 |
12.5 |
#84-515 |
VIS-NIR |
21.2 |
15 |
#84-516 |
VIS-NIR |
28.3 |
20 |
#84-517 |
VIS-NIR |
35.4 |
25 |
#84-518 |
VIS-NIR |
42.4 |
30 |
#84-519 |
VIS-NIR |
70.7 |
50 |
#84-520 |
NIR I |
7.1 |
5 |
#84-521 |
NIR I |
14.1 |
10 |
#84-522 |
NIR I |
17.7 |
12.5 |
#84-523 |
NIR I |
21.2 |
15 |
#84-524 |
NIR I |
28.3 |
20 |
#84-525 |
NIR I |
35.4 |
25 |
#84-526 |
NIR I |
42.4 |
30 |
#84-527 |
NIR I |
70.7 |
50 |
#84-528 |
