菲涅尔菱形透镜
由于入射波的正交偏振分量在全内反射中产生的不相等的相移，菲涅尔透镜被用来改变偏振类型的辐射。
菲涅尔菱形透镜
?
?
o旋转偏振，在很宽的波长范围内工作
oλ/ 2菱形是两个光学接触的λ/ 4菱形
由于入射波的正交偏振分量在全内反射中产生的不相等的相移，菲涅尔透镜被用来改变偏振类型的辐射。 它们被设计成使得在菱形内部的两个完整的内部反射在辐射的正交偏振分量之间提供π/ 2相位差。 因此，如果在线偏振入射平面的偏振之间存在45°角，则出现的光束是圆偏振的，即，即 菱形效果与四分之一波片相似。 因此，串联安装的两个相同的菲涅耳菱形将提供与半波片类似的π/ 2相位差，即 该装置可以使光束偏振面旋转90°，使光束方向不变。
?
材质 |
BK7, UVFS |
工作频谱范围BK7： |
400-2000 nm |
操作光谱范围UVFS： |
210-400 nm |
表面质量 |
20-10 scratch & dig (MIL-PRF-13830B) |
表面平整度 |
λ/10 @ 633 nm (all polished surfaces) |
延迟公差 |
±2° |
宽带AR涂层 |
R < 1% |
激光损伤阈值 |
> 0.5 J/cm2, 10 nsec pulse, 1064 typical |
?

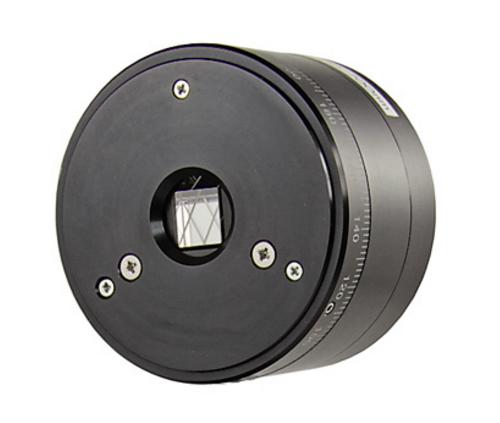

Mounted Fresnel Rhombs

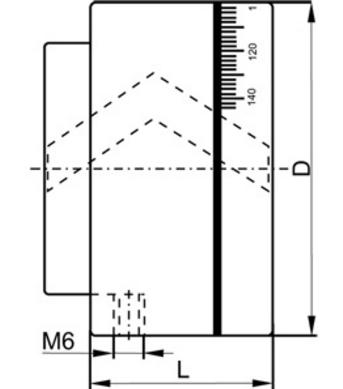

类型 |
支架直径D |
波长范围 |
通光孔径 |
材质 |
支架长度L |
迟缓 |
|---|---|---|---|---|---|---|
480-0210 |
73 mm |
600-900 nm |
10 mm |
BK7 |
55 mm |
λ /2 |
480-0410 |
65 mm |
600-900 nm |
10 mm |
BK7 |
25 mm |
λ /4 |
480-0212 |
73 mm |
400-700 nm |
10 mm |
BK7 |
55 mm |
λ /2 |
480-0414 |
65 mm |
400-700 nm |
10 mm |
BK7 |
25 mm |
λ /4 |
480-1210 |
73 mm |
210-400 nm |
10 mm |
UVFS |
55 mm |
λ /2 |
480-1410 |
65 mm |
210-400 nm |
10 mm |
UVFS |
25 mm |
λ /4 |
?
Unmounted Fresnel Rhoms
类型 |
支架直径D |
波长范围 |
通光孔径 |
材质 |
支架长度L |
迟缓 |
|---|---|---|---|---|---|---|
481-0210 |
- |
600-900 nm |
10 mm |
BK7 |
- |
λ /2 |
481-0410 |
- |
600-900 nm |
10 mm |
BK7 |
- |
λ /4 |
481-0212 |
- |
400-700 nm |
10 mm |
BK7 |
- |
λ /2 |
481-0414 |
- |
400-700 nm |
10 mm |
BK7 |
- |
λ /4 |
481-1210 |
- |
210-400 nm |
10 mm |
UVFS |
- |
λ /2 |
481-1410 |
- |
210-400 nm |
10 mm |
UVFS |
- |
λ /4 |
?
