Steinheil三胶合消色差透镜
? ?
设计用于 1:1 共轭比
特别适用于中继系统
另外提供Hastings 三胶合消色差透镜
Steinheil三胶合消色差透镜通用规格| 焦距波长 (nm): | 587.6 |
| 中心偏（弧分）: | <3 |
| 中心厚度容差 (mm): | ±0.3 |
| 表面质量: | 40-20 |
| 有效焦距/有效孔径直径比: | 2.00 |
| 数字孔径 NA: | 0.25 |

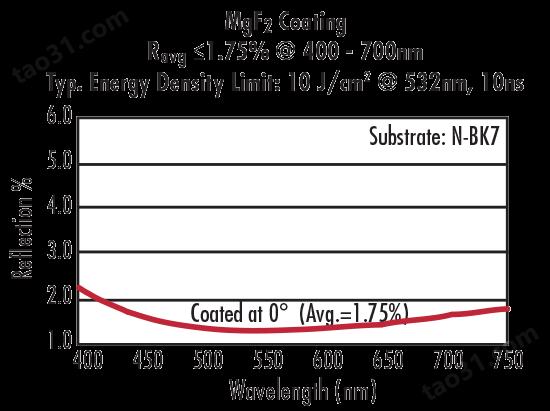

| 涂层: | MgF2 (400-700nm) |
| 涂层规格: | Ravg ≤1.75% @ 400 - 700nm |
| Power (P-V) @ 632.8nm: | 1.5λ |
| Irregularity (P-V) @ 632.8nm: | λ/4 |
| 倒角: | Protective bevel as needed |
| 波长范围 (nm): | 400 – 700 |
产品介绍

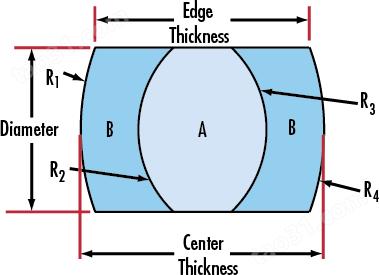

TECHSPEC? Steinheil 三胶合消色差透镜设计用于 1:1 共轭比，利用对称性校正像差。Steinheils 三合消色差透镜是在两个相同的高折射率外部元件之间，粘合一个低折射率中心元件制作而成。每个透镜在增加视场时，以合理的像差校正，以逐渐接近 f 值。与传统的 Steinheil 透镜设计相比，TECHSPEC? Steinheil 三胶合消色差透镜具采用小直径，可以安装在更小的空间内。Steinheil 三胶合透镜是中继系统的理想选择.
技术数据
? ??
| Dia. (mm) | EFL (mm) | BFL (mm) | CT (mm) | 基底 | 产品编码 |
| 6.25 | 12.50 | 8.94 | 9.00 | N-BASF64/N-BK7/N-BASF64 | #47-673 |
| 9.00 | 18.00 | 12.85 | 12.96 | N-BASF64/N-BK7/N-BASF64 | #47-674 |
| 12.50 | 25.00 | 17.82 | 18.00 | N-BASF64/N-BK7/N-BASF64 | #47-675 |
| 25.00 | 50.00 | 40.60 | 25.80 | N-LASF45/N-BK7/N-LASF45 | #67-422 |
