联系人：王建辉
邮箱：276774248@qq.com
电话：15933752505
地址： 福建漳州市漳浦县官浔镇省炉村后壁美47号
飞秒激光镜片 fs-Laser
飞秒激光镜片 fs-Laser [TiSa, 150 nm bandwidth]??
a1 ? Laser Mirror 0° ? 激光反射镜
a2 ? Laser Mirror 0°, high power ? ?高功率激光反射镜
b ? ?Pump Mirror 5° ? 泵浦镜
c ? ?Turning Mirror 22.5° ?调谐镜
d1 ? Turning Mirror 45° ? 调谐镜
d2 ? Turning Mirror 45°, p-pol ? ?调谐镜
d3 ? Turning Mirror 45°, high power ?调谐镜
e ? ?Laser Mirror 0-45° ? 激光反射镜
f ? ?Chirped Mirror 5° ?啁啾镜
g1 ? Chirped Mirror Pair 5°, -40 fs 2 ? ?啁啾对镜
g2 ? Chirped Mirror Pair 5°, -80 fs 2 ? ?啁啾对镜
g3 ? Chirped Mirror Pair 5°, -110 fs 2 ? ?啁啾对镜
k1 ? Beamsplitter 45°, s-pol ? ? ?分束器
k2 ? Beamsplitter 45°, p-pol ? ? 分束器
p ? ?Window 0° ? ? 窗镜
m ? Polarizer 75° ? ?偏振镜
a1 Laser Mirror 0° ? Layertec激光反射镜
Coating 139691
HR s,p (0–10°, 725–875 nm) > 99.9 %
| GDD-R s,p (0–10°, 725–875 nm) | < 50 fs2
LIDT
6/ 2 J/cm 2 ; 800 nm; 70 fs; 10 Hz; ? 700 μm HZDR Dresden
6/ 0.4 J/cm 2 ; 800 nm; 40 fs; 1 kHz; ? 80 μm WRCP Budapest
Substrate Dimensions |
No. |
Imperfections |
Item # |
? 12.7 mm | t 6.35 mm |
A4 |
5/ 1 x 0.04 |
140189 |
? 25.0 mm | t 6.35 mm |
B4 |
5/ 3 x 0.04 |
140136 |
? 50.0 mm | t 9.5 mm |
C3 |
5/ 4 x 0.063 |
140188 |
a2 Laser Mirror 0°, high power ? ?Layertec激光反射镜
Coating 140876
HR s,p ?(0-10°, 750-850 nm) > 99.5%
| GDD-R s,p ?(0-10°, 750-850 nm) | < 60 fs2
LIDT
6/ 1 J/cm 2 ; 800 nm; 40 fs; 1 kHz; ? 80 μm WRCP Budapest
6/ 2 J/cm 2 ; 800 nm; 30 fs; 10 Hz; ? 700 μm HZDR Dresden
Substrate Dimensions |
No. |
Imperfections |
Item # |
? 12.7 mm | t 6.35 mm |
A4 |
5/ 2 x 0.016 |
141855 |
? 25.0 mm | t 6.35 mm |
B4 |
5/ 2 x 0.04 |
141856 |
? 50.0 mm | t 9.5 mm |
C3 |
5/ 2 x 0.063 |
141857 |
25 × 25 mm | t 6.35 mm |
D2 |
5/ 2 x 0.04 |
141861 |
25 × 36 mm | t 6.35 mm |
E2 |
5/ 3 x 0.04 |
141865 |
50 × 50 mm | t 9.5 mm |
F3 |
5/ 2 x 0.063 |
141863 |

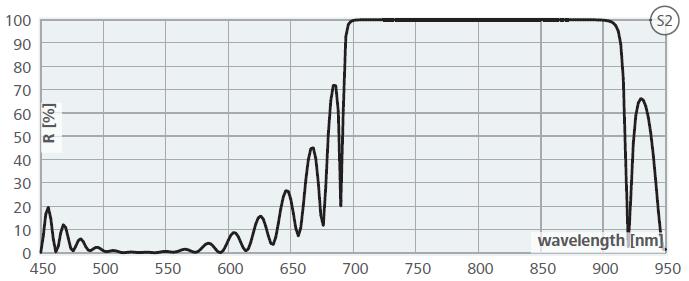

b ?Pump Mirror 5° ? ?Layertec泵浦镜
S2: Coating 140872
HR s,p ?(0-10°, 725-875 nm) > 99.9 %
R s,p ?(0-10°, 500-545 nm) < 2 %
| GDD-R s,p ?(0-10°, 725-875 nm) | < 40 fs2
S1: Coating 140875
AR s,p ?(0-10°, 500-545 nm) < 0.2 %
LIDT
6/ 0.4 J/cm 2 ; 800 nm; 40 fs; 1 kHz; ? 80 μm WRCP Budapest
Substrate Dimensions |
No. |
Imperfections |
Item # |
? 12.7 | t 6.35 | CC 38 |
R2 |
5/ 1 x 0.04 |
142340 |
? 12.7 | t 6.35 | CC 50 |
R3 |
5/ 1 x 0.04 |
142341 |
? 12.7 | t 6.35 | CC 75 |
R4 |
5/ 1 x 0.04 |
142342 |
? 12.7 | t 6.35 | CC 100 |
R5 |
5/ 1 x 0.04 |
142343 |
? 12.7 | t 6.35 | CC 125 |
R6 |
5/ 1 x 0.04 |
142345 |

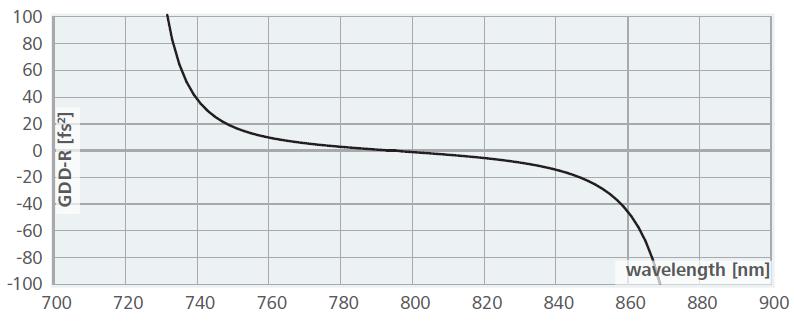

c ?Turning Mirror 22.5° ? Layertec调谐镜
Coating 139710
HR s,p ?(22.5°, 725-875 nm) > 99.9 %
| GDD-R s,p ?(22.5°, 725-875 nm) | < 75 fs 2
LIDT
6/ 2 J/cm2; 800 nm; 70 fs; 10 Hz; ? 700 μm HZDR Dresden
6/ 0.4 J/cm2; 800 nm; 40 fs; 1 kHz; ? 80 μm WRCP Budapest
Substrate Dimensions |
No. |
Imperfections |
Item # |
? 12.7 mm | t 6.35 mm |
A4 |
5/ 1 x 0.04 |
140190 |
? 25.0 mm | t 6.35 mm |
B4 |
5/ 3 x 0.04 |
140191 |
? 50.0 mm | t 9.5 mm |
C3 |
5/ 4 x 0.063 |
140192 |
d1 Turning Mirror 45° ? ?Layertec调谐镜
Coating 139693
HR s,p ?(45°, 740-860 nm) > 99.9 %
| GDD-R s,p ?(45°, 740-860 nm) | < 75 fs2
LIDT
6/ 0.4 J/cm 2 ; 800 nm; 40 fs; 1 kHz; ? 80 μm WRCP Budapest
Substrate Dimensions |
No. |
Imperfections |
Item # |
? 12.7 mm | t 6.35 mm |
A4 |
5/ 1 x 0.04 |
140193 |
? 25.0 mm | t 6.35 mm |
B4 |
5/ 3 x 0.04 |
140194 |
? 50.0 mm | t 9.5 mm |
C3 |
5/ 4 x 0.063 |
140195 |
25 × 25 mm | t 6.35 mm |
D2 |
5/ 3 x 0.04 |
141876 |
25 × 36 mm | t 6.35 mm |
E2 |
5/ 4 x 0.04 |
141875 |
50 × 50 mm | t 9.5 mm |
F3 |
5/ 4 x 0.063 |
141867 |
d2 Turning Mirror 45°, p-pol. ? ?Layertec调谐镜
Coating 139711
HR p ?(45°, 725-875 nm) > 99.8 %
GDD-R p ?(45°, 725-875 nm) = -40 (±30) fs 2
LIDT
6/ 0.4 J/cm2; 800 nm; 40 fs; 1 kHz; ? 15 μm WRCP Budapest
6/ 0.1 J/cm2; 800 nm; 128 fs; 4.3 MHz; ? 15 μm WRCP Budapest
Substrate Dimensions |
No. |
Imperfections |
Item # |
? 12.7 mm | t 6.35 mm |
A4 |
5/ 1 x 0.04 |
140208 |
? 25.0 mm | t 6.35 mm |
B4 |
5/ 3 x 0.04 |
140209 |
d3 Turning Mirror 45°, high power ? ?Layertec调谐镜
Coating 140881
HR s ?(45°, 730-870 nm) > 99.8 %
HR p ?(45°, 760-840 nm) > 99.5 %
| GDD-R s,p ?(45°, 760-840 nm) | < 80 fs2
LIDT
6/ 1 J/cm 2 ; 800 nm; 40 fs; 1 kHz; ? 80 μm WRCP Budapest
6/ 1.3 J/cm 2 ; 800 nm; 128 fs; 1 kHz; ? 15 μm WRCP Budapest
6/ 3 J/cm 2 ; 800 nm; 30 fs; 10 Hz; ? 830 μm HZDR Dresden
Substrate Dimensions |
No. |
Imperfections |
Item # |
? 12.7 mm | t 6.35 mm |
A4 |
5/ 2 x 0.016 |
140963 |
? 25.0 mm | t 6.35 mm |
B4 |
5/ 2 x 0.04 |
141238 |
? 50.0 mm | t 9.5 mm |
C3 |
5/ 2 x 0.063 |
141239 |
25 × 25 mm | t 6.35 mm |
D2 |
5/ 2 x 0.04 |
141870 |
25 × 36 mm | t 6.35 mm |
E2 |
5/ 3 x 0.04 |
141872 |
50 × 50 mm | t 9.5 mm |
F3 |
5/ 2 x 0.063 |
141869 |
e ?Laser Mirror 0-45° ? ?Layertec激光反射镜
Coating 139943
Ag + Multilayer
HR s,p ?(0-45°, 725-875 nm) > 98 %
| GDD-R s,p ?(45°, 725-875 nm) | < 40 fs2
LIDT
6/ 0.9 J/cm2; 800 nm; 40 fs; 1 kHz; ? 80 μm; AOI 0° WRCP Budapest
Substrate Dimensions |
No. |
Imperfections |
Item # |
? 12.7 mm | t 6.35 mm |
A4 |
5 / 1 x 0.04 |
140211 |
? 25.0 mm | t 6.35 mm |
B4 |
5 / 3 x 0.04 |
140213 |
? 50.0 mm | t 9.5 mm |
C3 |
5 / 4 x 0.063 |
140214 |
25 × 25 mm | t 6.35 mm |
D2 |
5 / 3 x 0.04 |
141878 |
25 × 36 mm | t 6.35 mm |
E2 |
5 / 4 x 0.04 |
141880 |
50 × 50 mm | t 9.5 mm |
F3 |
5 / 4 x 0.063 |
141879 |
f ?Chirped Mirror 5° ? ? Layertec啁啾镜
Coating 140884
HR s,p ?(0-10°, 725-875 nm) > 99.9 %
GDD-R s,p ?(0-10°, 725-875 nm) = -40 (±10) fs2
LIDT
6/ 0.2 J/cm 2 ; 800 nm; 40 fs; 1 kHz ? 80 μm WRCP Budapest
6/ 0.25 J/cm 2 ; 800 nm; 128 fs; 1 kHz; ? 15 μm WRCP Budapest
Substrate Dimensions |
No. |
Imperfections |
Item # |
? 12.7 mm | t 6.35 mm |
A4 |
5/ 1 x 0.04 |
141243 |
? 25.0 mm | t 6.35 mm |
B4 |
5/ 4 x 0.04 |
141245 |

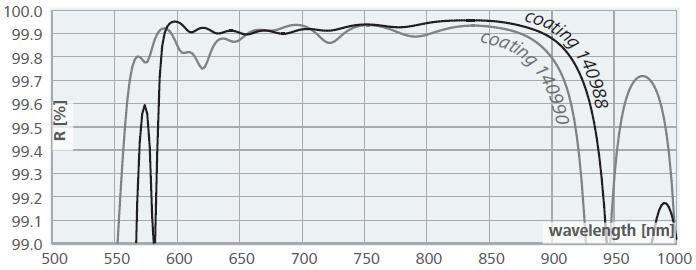

g1 Chirped Mirror Pair 5°, -40 fs 2 ? ? Layertec啁啾对镜
Coating 140988 + 140990
HR s,p ?(0-10°, 725-875 nm) > 99.8 %
GDD-R s,p ?(0-10°, 725-875 nm) = - 40 (±20) fs2
to compensate 1 mm Fused Silica per bounce (average)
LIDT
6/ 0.2 J/cm 2 ; 800 nm; 40 fs; 1 kHz; ? 15 μm WRCP Budapest
6/ 0.25 J/cm 2 ; 800 nm; 128 fs; 1 kHz; ? 15 μm WRCP Budapest
Substrate Dimensions |
No. |
Imperfections |
Item # |
? 12.7 mm | t 6.35 mm |
A4 |
5/ 1 x 0.04 |
141882 |
? 25.0 mm | t 6.35 mm |
B4 |
5/ 4 x 0.04 |
141884 |
40 x 10 mm2 | t 12.5 mm |
G1 |
5/ 3 x 0.04 |
141886 |
g2 Chirped Mirror Pair 5°, -80 fs 2 ? ? Layertec啁啾对镜
Coating 141560 + 141561
HR s,p ?(0-10°, 725-875 nm) > 99.9 %
GDD-R s,p ?(0-10°, 725-875 nm) = -80 (±40) fs2
to compensate 2.35 mm Fused Silica per bounce (average)
LIDT
6/ 0.1 J/cm 2 ; 800 nm; 40 fs; 1 kHz; ? 15 μm WRCP Budapest
6/ 0.25 J/cm 2 ; 800 nm; 128 fs; 1 kHz; ? 15 μm WRCP Budapest
Substrate Dimensions |
No. |
Imperfections |
Item # |
? 12.7 mm | t 6.35 mm |
A4 |
5/ 1 x 0.04 |
141887 |
? 25.0 mm | t 6.35 mm |
B4 |
5/ 4 x 0.04 |
141888 |
40 x 10 mm2 | t 12.5 mm |
G1 |
5/ 3 x 0.04 |
141891 |
g3 Chirped Mirror Pair 5°, -110 fs 2 ? ?Layertec啁啾对镜
Coating 141570 + 141571
HR s,p ?(0-10°, 725-875 nm) > 99.8 %
GDD-R s,p ?(0-10°, 725-875 nm) = -110 (±50) fs2
to compensate 3 mm Fused Filica per bounce (average)
LIDT
6/ 0.1 J/cm 2 ; 800 nm; 40 fs; 1 kHz; ? 15 μm WRCP Budapest
6/ 0.25 J/cm 2 ; 800 nm; 128 fs; 1 kHz; ? 15 μm WRCP Budapest
Substrate Dimensions |
No. |
Imperfections |
Item # |
? 12.7 mm | t 6.35 mm |
A4 |
5/ 1 x 0.04 |
141920 |
? 25.0 mm | t 6.35 mm |
B4 |
5/ 4 x 0.04 |
141919 |
40 x 10 mm2 | t 12.5 mm |
G1 |
5/ 3 x 0.04 |
141918 |

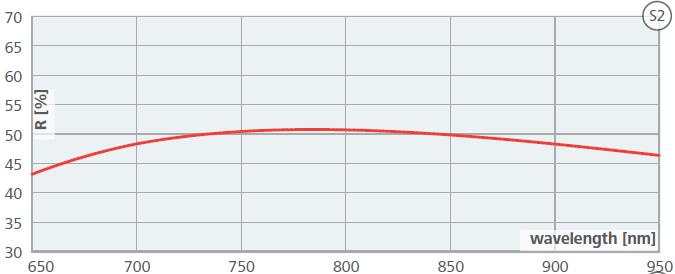

k1 Beamsplitter 45°, s-pol. ? ? Layertec分束器
S2: Coating 141113
PR s ?(45°, 725-875 nm) = 50 (±2) %
| GDD-R s ?(725-875 nm) | < 5 fs2
S1: Coating 141114
AR s ?(45°, 725-875 nm) < 0.5 %
Substrate Dimensions |
No. |
Imperfections |
Item # |
? 25.0 mm | t 0.5 mm |
B1 |
5/ 4 x 0.04 |
141512 |
? 25.0 mm | t 1 mm |
B2 |
5/ 3 x 0.04 |
141511 |
? 25.0 mm | t 3.05 mm |
B3 |
5/ 3 x 0.04 |
141502 |
k2 Beamsplitter 45°, p-pol. ? ?Layertec分束器
S2: Coating 141122
PR p ?(45°, 725-875 nm) = 50 (±2) %
| GDD-R p ?(45°, 725-875 nm) | < 20 fs2
S1: Coating 141121
AR p ?(45°, 725-875 nm) < 0.2 %
Substrate Dimensions |
No. |
Imperfections |
Item # |
? 25.0 mm | t 0.5 mm |
B1 |
5/ 4 x 0.04 |
141513 |
? 25.0 mm | t 1 mm |
B2 |
5/ 3 x 0.04 |
141509 |
? 25.0 mm | t 3.05 mm |
B3 |
5/ 3 x 0.04 |
141506 |
p ?Window 0° ? ? Layertec窗镜
S2+S1: Coating 140890
AR s,p ?(0-15°, 725-875 nm) < 0.2 %
LIDT
6/ 0.4 J/cm 2 ; 800 nm; 40 fs; 1 kHz; ? 15 μm WRCP Budapest
6/ 0.5 J/cm 2 ; 800 nm; 128 fs; 1 kHz; ? 15 μm WRCP Budapest
Substrate Dimensions |
No. |
Imperfections |
Item # |
? 25.0 mm | t 1 mm |
B2 |
5/ 3 x 0.04 |
141514 |
? 25.0 mm | t 3.05 mm |
B3 |
5/ 3 x 0.04 |
141519 |
m Polarizer 75° ? ?Layertec偏振片
Hypotenuse: Coating 140885
TFP (75°, 725-875 nm) R s > 85 % R p < 2 %
R p (75°, 790 nm) < 0.1 %
| GDD-R s (75°, 725-875 nm) | < 2 fs2
| GDD-T p (75°, 725-875 nm) | < 2 fs2
One cathetus: Coating 140890
AR s,p (0-15°, 725-875 nm) < 0.2 %
Coated prism
Special item for clean
separation of s-pol. light.
Substrate Dimensions |
Imperfections |
Item # |

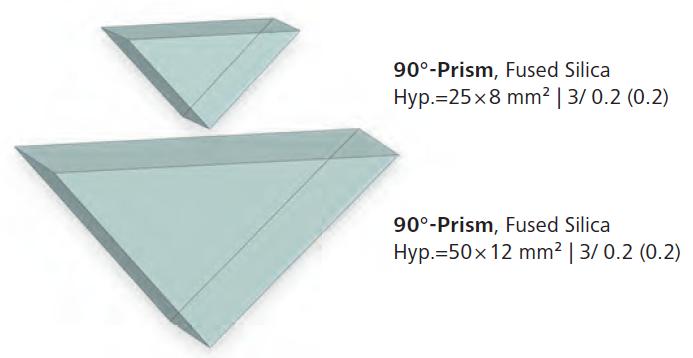

Hyp. 25 × 8 mm2 ? ?| 90°-Prism |
5/ 2 x 0.04 |
142333 |
Hyp. 50 × 12 mm2 | 90°-Prism |
5/ 2 x 0.063 |
142334 |
德国Layertec公司创建于 1990年. 凭借多年在光学镜片的设计开发和生产经验，已成为的光学镜片厂商，LAYERTEC的镜片品质非常出众,广泛赢得客户的赞誉。光学镜片应用波长范围从157-2940nm,包括了科研以及工业上主流的激光器的应用，材质有YAG, Sapphire,CaF2,IR-fused silica,Fused Silica,BK7，尺寸大部份为0.5inch-2inch。
Layertec专注于提供激光光学元件的镀膜，波长范围从 VUV（157nm及以下） 到 NIR波段（～4um）。常见的光学镀膜类型是高反射镜（从正入射或者AOI=45°的转向镜），用于输出耦合的部分反射镜，以及分束器和用于窗口和透镜的抗反射膜。对于更复杂的激光器镀膜，包括3个以上波长的高反射率（例如激光器波长和倍频波长），以及3个以上波长的高透射率（例如泵浦波长，倍频或者抑制其他激光波长）。宽带反射镜，针对平滑群延迟和群延迟色散光谱优化的反射镜，这些在宽带激光输出应用中会用到，例如染料激光器，钛宝石激光器，光参量震荡器（OPO）和飞秒激光器。
除了反射率和透射率，激光应用的镀膜必须满足低光学损耗和高激光损伤阈值。
在VIS和NIR波段的溅射光学镀膜具有低杂散光和低吸收损耗（数量级都在10–5）。磁控溅射镀膜的HR镜反射率或者部分反射镜的反射透射率之和都超过99.9%。近测量了在溅射和蒸发镀膜中的NIR波长吸收损耗都在3-30ppm。在VIS-NIR波长范围，蒸发镀膜会产生杂散光损失大约10-3级，在UV和VUV波长可以达到10-2。尽管如此，蒸发镀膜在UV波长的吸收损耗比较低。
在CW和纳秒激光器光学元件的损伤主要跟热效应有关，例如增大的吸收，镀膜材料的固有吸收或者缺陷造成的吸收， ?或者 镀膜较差的热导率 以及较低的熔化温度。 高能量的镀膜要求控制镀膜材料的固有特性以及减少膜层的缺陷。皮秒和飞秒激光元件的激光损伤主要是场强效应造成的。针对这类激光器的高功率镀膜要求非常特殊的设计。
根据ISO 11254-1 (cw- LIDT and 1 on 1–LIDT, 例如单脉冲 LIDT), ISO 11254-2 (S on 1, 例如多脉冲 LIDT) 以及 ISO 11254-3 (一定数量的脉冲LIDT )标准中对激光损伤阈值LIDT的定义要求激光系统工作在单频模式下，的光束诊断和在线/离线损伤探测系统。因为这个原因，数量有限的配有少数几种激光器的测量系统可以使用（例如Laserzentrum Hannover 公司的1064nm）。对于比较特殊的激光器波长例如氩离子激光器（488nm或者514nm），没有测量系统可以用来验证LIDT数据。
15933752505
