Newport764H 大功率激光二极管夹具
Newport764H 大功率激光二极管夹具采用工业级散热片和冷却风扇设计，为大功率激光二极管和线阵提供空气冷却散热解决方案。自由空间二极管激光线阵和光纤耦合二极管激光线阵均可采用柔性顶部安装板。当连接到 Newport 的 3700 大功率 TEC 控制器时，型号 764H-061 可耗散高达 61 瓦的热量，而型号 764H-110 可以在环境温度为 25 摄氏度时处理高达 110 W 的废热。
高能够处理 110 瓦的热负荷
与 3700 型大功率温度控制器兼容
高效的风扇散热，操作方便
| 对比 | 型号 |
 |
764H-061高功率半导体激光器夹具，大热负荷 61 W |
 |
764H-110高功率半导体激光器夹具，大热负荷 110 W |
产品规格
| 型号 |  764H-061 |
 764H-110 |
| 包装类型 | CS Bar | CS Bar |
| TE 冷却器 | 6 A | 11 A |
| 温度范围 | -10 to 50°C | -10 to 50°C |
| 温度传感器 | 10 kΩ NTC Thermistor | 10 kΩ NTC Thermistor |
| TEC控制器连接端类型 | Pigtailed D-Sub 7W2 Male | Pigtailed D-Sub 7W2 Male |
| 散热性能 | 61 W | 110 W |
| 尺寸 | 141 x 120 x 200 mm | 197.3 x 143 x 221 mm |
| 重量 | 3.7 kg | 5 kg |
特征
大功率二极管温度的精密控制
Peltier 热电 (TE) 冷却器的内部系列提供了对设备温度的精细控制，从而实现波长调谐和出色的稳定性。
顶部铜板上的灵活二极管安装方式

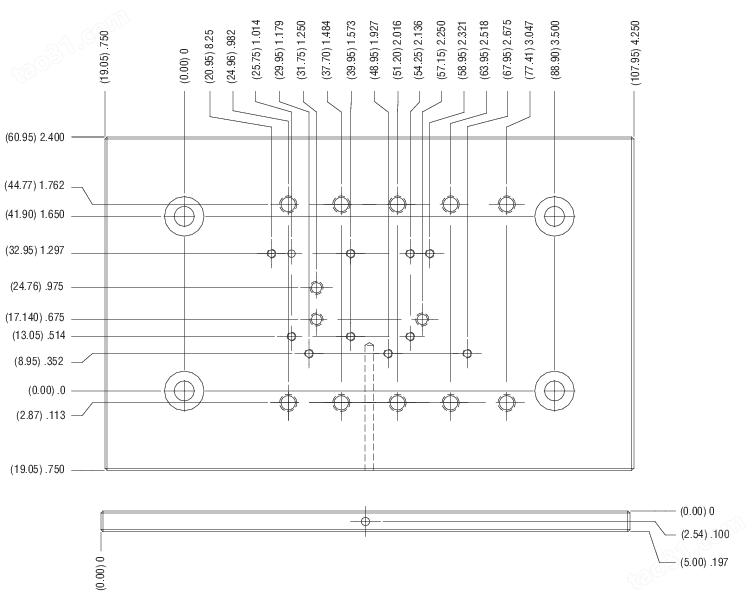

铜安装板提供一系列安装孔，可与各种高功率激光二极管配合使用。图中为 -061。市场上其他制造商提供的激光二极管可以通过可在铜板上钻出的特殊孔型来安装。若需要制作定制孔型，也可以单独购买顶部铜板。备用板可根据需要进行订购。
配件
推荐温度控制器
| 对比 | 描述 |
 |
3700高功率温度控制器，±14 A，24 VDC，336 W |
备用零件
| 对比 | 描述 |
 |
90032541备用顶板，764H-061 高功率半导体激光器夹具 |
 |
90032542备用顶板，764H-110 高功率半导体激光器夹具 |
