施密特棱镜
?45° 光线偏差
?右旋性的图像
?5弧秒的屋脊角公差
?与半五角棱镜结合即可组合成别汉棱镜
施密特棱镜适用于创建带45° 光线偏差的右旋性的图像。其功能与TECHSPEC? 阿米西屋脊棱镜相似。然而，的45° 光线偏差使其在目镜装配和需要路径弯曲的成像系统中有着重要的应用。镀铝膜的屋脊表面可提高整体效率，而5弧秒屋脊角公差则可提高棱镜的分辨率。TECHSPEC?可以与TECHSPEC? 半五角棱镜结合，以创建佩肯棱镜。
Common Specifications
角度容差（弧秒）: |
5 |
尺寸容差 (mm): |
±0.1 |
图像定位: |
Right-Handed |
射线偏差 (°): |
45 |
基底: |
N-BK7 |
表面平整度: |
λ/8 |
技术数据
订购信息
高度 (mm) |
长度 (mm) |
涂层 |
波长范围 (nm) |
宽度 (mm) |
产品号 |
|---|---|---|---|---|---|

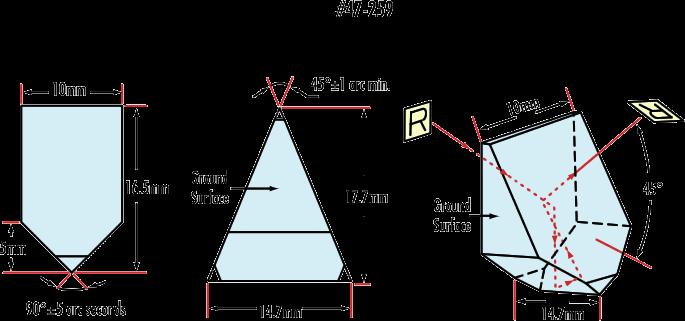

16.5 |
14.7 |
VIS 0° & Aluminized |
400 - 700 |
10 |
#47-259 |

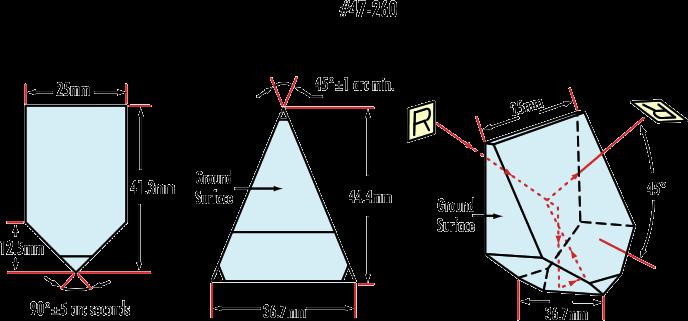

41.3 |
36.7 |
VIS 0° & Aluminized |
400 - 700 |
25 |
#47-260 |
