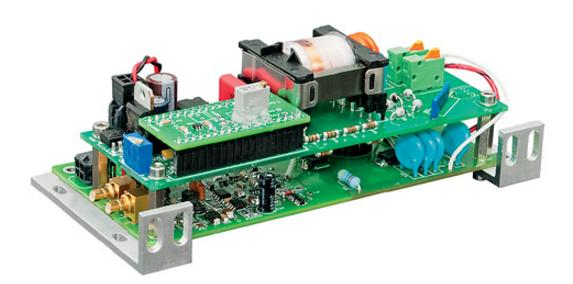

DPB高压蓄电池电池驱动器
DPB高压普克尔盒驱动器具有高达6千伏的高压脉冲幅度。 DPB高压普克尔斯电池驱动器可以很容易地与高压电源集成。
?HV脉冲幅度高达5.6千伏;
?重复频率高达10 kHz;
?高达15 ns的高电平脉冲持续时间;
?HV脉冲幅度倍增布局;
?易于与高压电源集成;
?可切换的一个/两个触发脉冲控制模式。
?
? |
DPB-5-5.6 |
DPB-10-4.2 |
大的高电压（HV）脉冲振幅 |
5.6 kV |
4.2 kV |
输出极性 |
Bipolar |
|
HV脉冲上升和下降时间，典型 |
8 ns |
7 ns |
HV脉冲持续时间 |
30-3000 ns |
|
大HV脉冲重复率 |
5 kHz |
10 kHz |
外部触发脉冲持续时间要求（对于DPB-10-4.2D或DPB-5-5.6D-由2个同步脉冲控制） |
>50 ns |
|
外部触发脉冲幅度要求 |
3.5-5 V (50 Ω) |
|
外部触发脉冲上升和下降时间 |
< 5 ns |
|
HV脉冲延迟 |
30 ns |
|
外部供电要求： |
? |
|
高压电源* |
≤2.8 kV, 5 W |
≤2.1 kV, 5 W |
低电压直流电源 |
14-25 V, 150 mA |
|

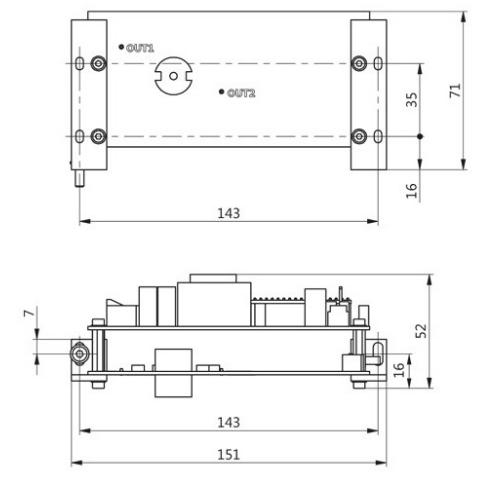

尺寸（长×宽×高）： |
? |
|
驱动板 |
135 × 65 × 25 mm |
|
驱动板安装有PS-5电源 |
135 × 65 × 55 mm |
|
* PS-5的典型电压控制极限为1.8至2.8千伏。
?

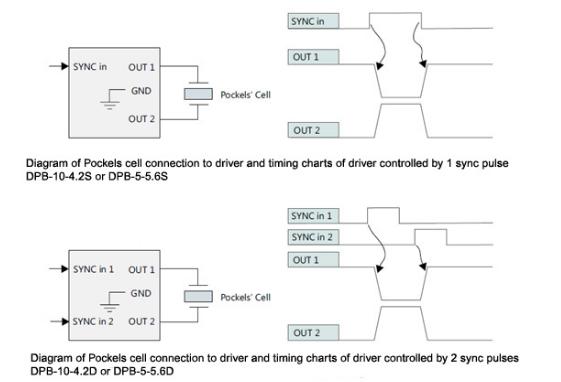

型号 |
描述 |
|---|---|
DPB-5-5.6S |
Controlled by 1 sync pulse; Maximal HV pulse amplitude to cell 5.6 kV; Maximal HV pulse repetition rate 5 kHz |
DPB-5-5.6D |
Controlled by 2 sync pulses; Maximal HV pulse amplitude to cell 5.6 kV; Maximal HV pulse repetition rate 5 kHz |
DPB-10-4.2S |
Controlled by 1 sync pulse; Maximal HV pulse amplitude to cell 4.2 kV; Maximal HV pulse repetition rate 10 kHz |
DPB-10-4.2D |
Controlled by 2 sync pulses; Maximal HV pulse amplitude to cell 4.2 kV; Maximal HV pulse repetition rate 10 kHz |
