圆柱形凹面金属镀膜反射镜
?
?
材质 |
BK7,?UVFS |
直径公差 |
+0/-0.1?mm |
中心厚度 |
3?mm |
厚度公差 |
±0.1?mm |
焦距公差 |
±3?% |
通光孔径 |
>90% |
表面质量 |
40-20?S-D |
表面图 |
<λ/4?@?632.8?nm |
保护性倒角 |
<0.25?mm?x?45° |
激光损伤阈值 |
Protected?Aluminum:?>0.25?J/cm2?for?10?ns?pulses?@1064?nm? |
圆柱形凹面金属镀膜反射镜用于将光线聚焦成无色差的细线。?作为金属涂层，反射镜在宽频谱范围内作为反射镜使用。?圆柱镜常见的应用是光束扩展或线条生成。?Altechna提供金，银和铝作为标准涂层，但也可根据要求提供其他类型的镜面涂层，如铬，铜，电介质高反射或部分反射。

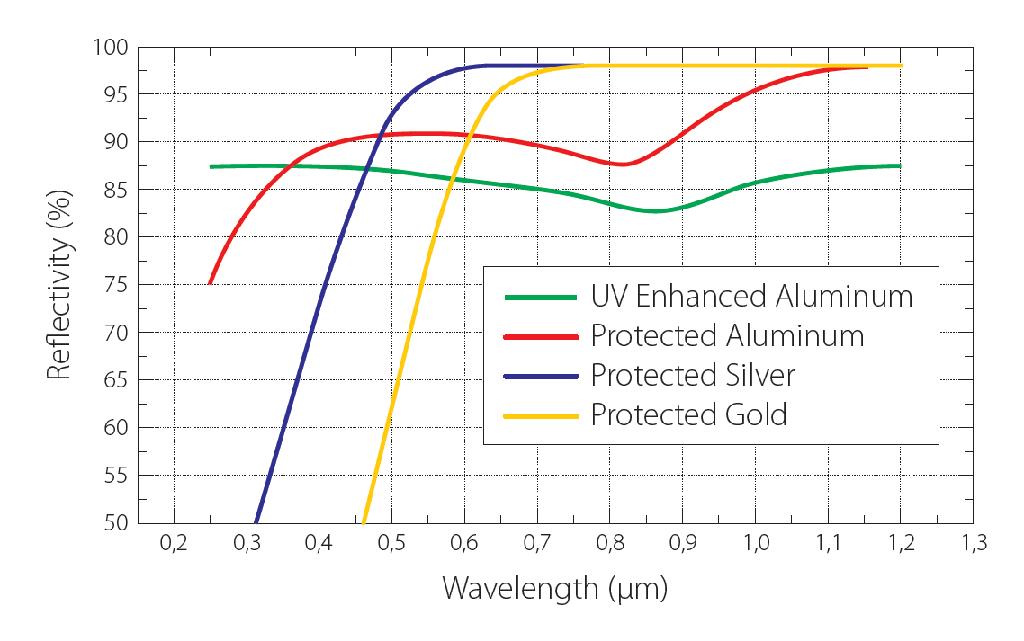

1）受保护的 提供优异的宽带红外高反射率
2）在整个可见光和近红外范围内，受保护的银比铝提供更高的反射率
3）保护铝是VIS应用的经济解决方案
4）紫外增强铝在很宽的范围内提供良好的反射率，主要用于紫外线应用
5）可提供定制镜片，电介质HR涂层和正柱面镜片
涂层 |
尺寸，mm |
焦距，mm |
材质 |
ROC,?mm |
产品编号 |
|---|---|---|---|---|---|
Protected?Silver?Ravg?>?96?%?@?550?nm?-?IR |
20?x?20 |
51.5 |
BK7 |
-103.0 |
1-NCL-1-D200-[9AG0] |
Protected?Silver?Ravg?>?96?%?@?550?nm?-?IR |
20?x?20 |
257.6 |
BK7 |
-515.1 |
1-NCL-1-F200-[9AG0] |
Protected?Silver?Ravg?>?96?%?@?550?nm?-?IR |
20?x?20 |
515.1 |
BK7 |
-1033.2 |
1-NCL-1-G200-[9AG0] |
Protected?Aluminum?Ravg?>?85?%?@?400?nm?-?IR |
20?x?20 |
25.8 |
BK7 |
-51.5 |
1-NCL-1-B200-[9AL0] |
Protected?Aluminum?Ravg?>?85?%?@?400?nm?-?IR |
20?x?20 |
51.5 |
BK7 |
-103.0 |
1-NCL-1-D200-[9AL0] |
Protected?Aluminum?Ravg?>?85?%?@?400?nm?-?IR |
20?x?20 |
128.8 |
BK7 |
-257.5 |
1-NCL-1-E200-[9AL0] |
Protected?Aluminum?Ravg?>?85?%?@?400?nm?-?IR |
20?x?20 |
257.6 |
BK7 |
-515.1 |
1-NCL-1-F200-[9AL0] |
Protected?Aluminum?Ravg?>?85?%?@?400?nm?-?IR |
20?x?20 |
515.1 |
BK7 |
-1033.2 |
1-NCL-1-G200-[9AL0] |
Protected?Gold?Ravg?>?96?%?@?750?nm?-?IR |
20?x?20 |
25.84 |
BK7 |
-51.5 |
1-NCL-1-B200-[9AU0] |
Protected?Gold?Ravg?>?96?%?@?750?nm?-?IR |
20?x?20 |
51.5 |
BK7 |
-103.0 |
1-NCL-1-D200-[9AU0] |
Protected?Gold?Ravg?>?96?%?@?750?nm?-?IR |
20?x?20 |
128.8 |
BK7 |
-257.5 |
1-NCL-1-E200-[9AU0] |
Protected?Gold?Ravg?>?96?%?@?750?nm?-?IR |
20?x?20 |
257.6 |
BK7 |
-515.1 |
1-NCL-1-F200-[9AU0] |
Protected?Gold?Ravg?>?96?%?@?750?nm?-?IR |
20?x?20 |
515.1 |
BK7 |
-1033.2 |
1-NCL-1-G200-[9AU0] |
UV?enhanced?Aluminum?Ravg?>?85?%?@?250?nm?-?600?nm |
20?x?20 |
11.4 |
UVFS |
-22.9 |
1-NCL-2-A200-[9AL1] |
UV?enhanced?Aluminum?Ravg?>?85?%?@?250?nm?-?600?nm |
20?x?20 |
22.9 |
UVFS |
-45.7 |
1-NCL-2-B200-[9AL1] |
UV?enhanced?Aluminum?Ravg?>?85?%?@?250?nm?-?600?nm |
20?x?20 |
40.0 |
UVFS |
-80.0 |
1-NCL-2-C200-[9AL1] |
UV?enhanced?Aluminum?Ravg?>?85?%?@?250?nm?-?600?nm |
20?x?20 |
45.7 |
UVFS |
-91.4 |
1-NCL-2-D200-[9AL1] |
UV?enhanced?Aluminum?Ravg?>?85?%?@?250?nm?-?600?nm |
20?x?20 |
114.3 |
UVFS |
-228.5 |
1-NCL-2-E200-[9AL1] |
UV?enhanced?Aluminum?Ravg?>?85?%?@?250?nm?-?600?nm |
20?x?20 |
228.5 |
UVFS |
-457 |
1-NCL-2-F200-[9AL1] |
UV?enhanced?Aluminum?Ravg?>?85?%?@?250?nm?-?600?nm |
20?x?20 |
457.0 |
UVFS |
-914.0 |
1-NCL-2-G200-[9AL1] |
Protected?Silver?Ravg?>?96?%?@?550?nm?-?IR |
20?x?20 |
25.84 |
BK7 |
-51.5 |
1-NCL-1-B200-[9AG0] |
Protected?Silver?Ravg?>?96?%?@?550?nm?-?IR |
20?x?20 |
128.8 |
BK7 |
-257.5 |
1-NCL-1-E200-[9AG0] |
定制
你可以根据您的需求定制这个产品。如果您没有找到适合您的应用，请与我们，以便定制解决方案。
