复制型空心金属回射器
复制型空心金属回射器采用整体铝材构造同时带有集成安装座，可提供性能不受振动影响的返回光束。这些回射器在外表面上镀有裸金镀膜，可最大限度提高红外 (IR) 范围内的反射率。这些回射器经过精心设计，将光路wan全置于空气中，不需要使用增透膜实现最佳性能，与玻璃反光镜相比可用于更大的波长范围。复制型空心金属回射器非常适用于具有以下特点的应用：不需要采用通过玻璃棱镜的光路、需要减轻重量，或预期具有高冲击和振动水平。这些光学元件的复制生产流程可实现符合成本效益的设计，同时能提供高性能光束返回准确性。
通用规格
| 涂层: | Bare Gold | 基底: | Aluminum |
| 尺寸容差 (mm): | +0.025/-0.051 | 涂层规格: |
R
avg>94% @ 700 - 800nm
R
avg>97% @ 800 - 2000nm
R
avg>98% @ 2 - 12μm
|
| 图像定位: | Left-Handed | ||
| 射线偏差 (°): | 180 | ||
| 波长范围 (nm): | 700 - 12000 | 表面质量: | 60-40 |
产品型号
|
Dia. (mm)
|
CA (mm)
|
方式
|
光束偏移（弧秒）
|
涂层
|
产品编码
|
|
12.70
|
10.16
|
Standard Profile
|
5
|
Bare Gold
|
#15-897
|
|
12.70
|
10.16
|
Low Profile
|
5
|
Bare Gold
|
#23-854
|
|
12.70
|
10.16
|
Standard Profile
|
10
|
Bare Gold
|
#15-898
|
|
12.70
|
10.16
|
Low Profile
|
10
|
Bare Gold
|
#23-855
|
|
19.10
|
16.51
|
Standard Profile
|
5
|
Bare Gold
|
#15-899
|
|
19.10
|
16.51
|
Standard Profile
|
10
|
Bare Gold
|
#15-900
|
|
25.40
|
22.86
|
Low Profile
|
2
|
Bare Gold
|
#23-856
|
|
25.40
|
22.86
|
Standard Profile
|
5
|
Bare Gold
|
#15-901
|
|
25.40
|
22.86
|
Low Profile
|
5
|
Bare Gold
|
#23-857
|
|
25.40
|
22.86
|
Standard Profile
|
10
|
Bare Gold
|
#15-902
|
|
25.40
|
22.86
|
Low Profile
|
10
|
Bare Gold
|
#23-858
|
|
38.10
|
35.56
|
Standard Profile
|
5
|
Bare Gold
|
#15-903
|
|
38.10
|
35.56
|
Standard Profile
|
10
|
Bare Gold
|
#15-904
|
技术数据
| 复制型空心金属回射器 | |||||
|
直径 (mm)
|
高度 (mm)
|
安装螺纹
|
镀膜
|
产品编号
|
|
|
5 弧秒
|
10 弧秒
|
||||
|
12.7
|
21.68
|
10-24
|
裸金
|
#15-897
|
#15-898
|
|
19.1
|
26.17
|
10-24
|
裸金
|
#15-899
|
#15-900
|
|
25.4
|
30.66
|
10-24
|
裸金
|
#15-901
|
#15-902
|
|
38.1
|
39.64
|
10-24
|
裸金
|
#15-903
|
#15-904
|
 |
|||||

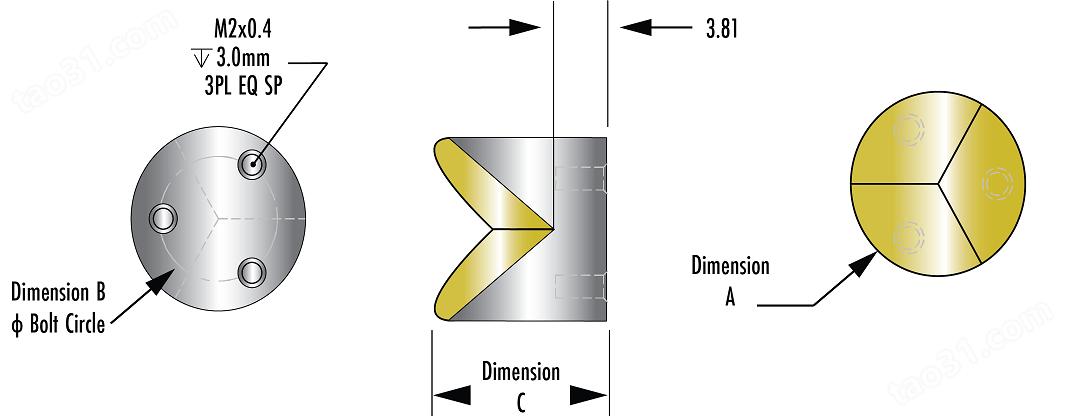

| 低轮廓复制型空心金属回射器 | ||||||
|
尺寸 A (mm)
|
尺寸 B (mm)
|
尺寸 C (mm)
|
Coating
|
Stock No.
|
||
|
2 弧秒
|
5 弧秒
|
10 弧秒
|
||||
|
12.7
|
8.63
|
12.8
|
裸金
|
N/A
|
#23-854
|
#23-855
|
|
25.4
|
21.69
|
20.32
|
裸金
|
#23-856
|
#23-857
|
#23-858
|
 |
||||||
