光束整形器πShaper NA 0.1_12/0.2_12
光束整形器πShaper NA 0.1_12 and πShaper NA 0.2_12
光束整形器πShaper NA 0.1_12/0.2_12
用于光纤耦合DPSS和二极管激光器，高斯发散到准直平顶光束的光纤激光器的高效准直光束整形器系列
这些不同的工具将发散的高斯激光束TEM00和多模转换成准直的平顶，超高斯或反高斯光束，效率接近100％。
一台设备中的功能组合：准直和光束整形。
πShaper产生低发散的准直平顶光束（如希腊字母pi），因此所得的轮廓在较大的工作距离上保持稳定，并且易于使用常规成像光学器件对光束进行调整和调整大小，并创建“圆形”和“线性” 需要大小的斑点。
经过优化，可与功能强大（> 0.5 kW）的光纤激光器，光纤耦合的DPSS或二极管激光器一起工作。 提供与标准工业光纤连接器的兼容性。
应用范围：
?焊接
?硬化
?覆层
?激光泵浦
?展示制作技术
?其他材料加工技术
技术指标
πShaperNA 0.1_12 / NA 0.2_12型号通用 |
|||||
输入光束 |
?发散 ?TEM00或具有高斯或类似强度分布图的多模 |
||||
输出光束 |
?准直 ?平顶（均匀度在5％以内），超高斯，反高斯 ?高边缘陡度 |
||||
其他特性 |
?焦距?50mm ?适用于大功率光纤耦合TEMoo和多模DPSS和二极管激光器，光纤激光器 ?没有内部聚焦 ?工作距离长 ?水冷，CW（或平均）功率> 500 W的选项 ?保护窗口，可选 |
||||
安装 |
?输入：QBH，FC / PC取决于型号 ?输出：外螺纹M33x1，适配器M33x1-> M27x1（外） |
||||
特征 |
|||||
型号 |
输入1 /e2?，mm |
输出FWHM?，mm |
可用波长范围，nm |
尺寸D / L，mm |
注释 |
NA 0.1_12_780 |
0.1 |
12.0 |
750 - 820 |
49 or 63* / 295* |
Fiber coupled Diode lasers, |
NA 0.1_12_1064 |
12.2 |
1020 - 1100 |
Fiber lasers, fiber |
||
NA 0.1_12_1550 |
12.4 |
Fiber and Diode lasers |
|||
NA 0.1_12_325 |
0.122 |
10.8 |
300 - 355 |
49 / 270 |
UV lasers |
NA 0.2_12_808 |
0.18 |
12.3 |
780 - 840 |
49 / 315** |
Fiber coupled Diode lasers, |
NA 0.2_12_970 |
930 - 1020 |
||||
NA 0.2_12_1064 |
1020 - 1100 |
Fiber lasers, fiber |
|||
*-与QBH兼容的准直仪 **-与FC / PC兼容的准直仪 |
|||||

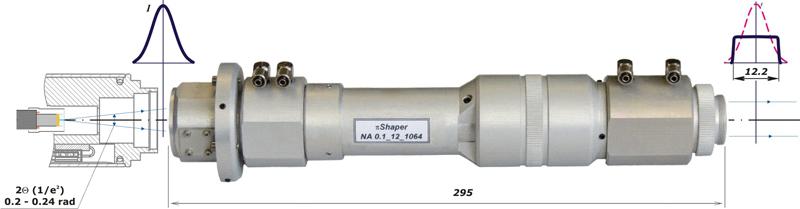

πShaperNA 0.1_12_1064通过QBH连接器连接到光纤激光器
?
