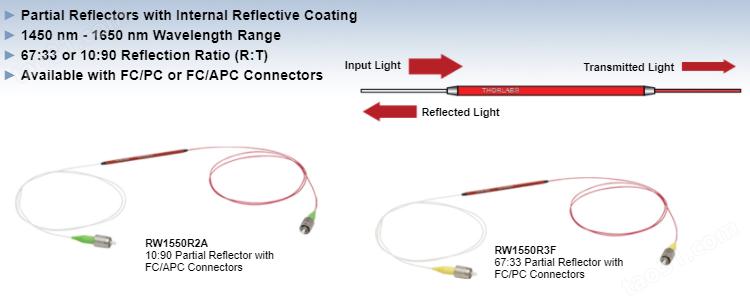

全光纤部分反射器
特性
Thorlabs的全光纤部分反射器用于反射部分输入光；即一部分光反射回到输入端，而另一部分则透射到输出端。通过分离输入光，然后利用里面镀的反射膜，将光引回输入端。与我们的镀分束膜的光纤跳线不同，它的接头端都未镀膜；因此，这些部分反射器可以连接到其他光纤跳线，完/全实现全光纤操作。与单模光纤环形器一起使用时，这些反射器可以作为全光纤分束装置(请看应用标签)，非常适合往返延迟计时等应用。
这些部分反射器的单模波长范围为1450 nm - 1650 nm，反射率为67:33或10:90。反射率(R：T)是指反射光与透射光之比，不包括由于吸收而在装置中损失的光。白色端口用作输入端；请注意，这些部分反射器不能反方向使用。库存提供的部分反射器带有FC/PC或FC/APC接头，如下表所示。光纤引线包裹在?900 μm Hytrel?*套管中，引线长为0.8 m。我们也提供具有其他波长、光纤类型或R:T
比的自定义配置；详情请联系技术支持。
每个部分反射器包含两个防护盖，可以防止插芯端受到灰尘或其他损害。其他用于FC/PC-和FC/APC-端的CAPF塑料防尘盖和CAPFM金属螺纹防尘盖单独出售。我们也提供匹配套管，可以耦合光纤跳线，最大/程度减少背向反射，确保带接头的纤芯准确对准。
反射率(R：T)67:33| Item #a | Center Wavelength | Bandwidth | Reflectanceb | Transmissionc |
Reflection Ratiod | Fiber Typed | Termination |
| RW1550R3F | 1550 nm |
±100 nm | 45.0 ± 4.5%(3.5 ± 0.4 dB) | 22.5 ± 2.5%(6.5 ± 0.5 dB) | 67:33 | SMF-28 | FC/PC |
| RW1550R3A | FC/APC |
| RW1550R3F | 全光纤部分反射器，1550 ± 100 nm，R:T为67:33，FC/PC接头 |
| RW1550R3A | 全光纤部分反射器，1550 ± 100 nm，R:T为67:33，FC/APC接头 |
| Item #a | Center Wavelength | Bandwidth | Reflectanceb | Transmissionc |
Reflection Ratio | Fiber Typed | Termination |
| RW1550R2F | 1550 nm |
±100 nm | 7.2 ± 2.7%(11.4 ± 2.0 dB) | 65.0 ± 5.0%(1.9 ± 0.1 dB) | 10:90 | SMF-28 | FC/PC |
| RW1550R2A | FC/APC |
| RW1550R2F | 全光纤部分反射器，1550 ± 100 nm，R:T为10:90，FC/PC接头 |
| RW1550R2A | 全光纤部分反射器，1550 ± 100 nm，R:T为10:90，FC/APC接头 |
光纤回射器
CAPFM金属螺纹光纤保护帽需要单独购买。
单模回射器
| Item #a | Fiber | Wavelen gthRange |
MFDb | Insertio nLoss (Typ.)c |
Cladding Diameter |
Coating Diameter |
NA | Connector |
| P1-630R-P01-1 | SM600 | 630 - 780 nm | 3.6 - 5.3 μm@ 633 nm | 4 dB | 125 ±1.0 μm | 245 ± 15 μm | 0.10 - 0.14 | FC/PC |
| P5-630R-P01-1 | FC/APC | |||||||
| P1-780R-P01-1 | 780HP | 780 - 970 nm | 5.0 ± 0.5 μm@ 850 nm | 3 dB | 125 ± 1 μm | 245 ± 15 μm | 0.13 | FC/PC |
| P5-780R-P01-1 | FC/APC | |||||||
| P1-1060R-P01-1 | SM980-5.8-125 | 980 - 1550 nm |
5.3 - 6.4 μm@ 980 nm | 2 dB | 125 ± 1 μm | 245 ± 15 μm |
0.13 - 0.15 | FC/PC |
| P5-1060R-P01-1 | FC/APC | |||||||
| P1-SMF28ER-P01-1 | SMF-28 Ultra | 1260 - 1625 nm |
9.2 ± 0.4 μm@ 1310 nm 10.4 ± 0.5 μm@ 1550nm |
0.6 dB | 125 ± 0.7 μm |
242 ± 5 μm | 0.14 | FC/PC |
| P5-SMF28ER-P01-1 | FC/APC |
所有规格都基于无终端的光纤数据
模场直径(MFD)是标称计算值，在工作波长下通过典型NA值和光纤的截止波长进行估算所得。
这是典型的插入损耗，代表输入和输出通道之和。
| P1-630R-P01-1 | 单模回射器，630 - 780 nm，FC/PC接头 |
| P5-630R-P01-1 | 单模回射器，630 - 780 nm，FC/APC接头 |
| P1-780R-P01-1 | 单模回射器，780 - 970 nm，FC/PC接头 |
| P5-780R-P01-1 | 单模回射器，780 - 970 nm，FC/APC接头 |
| P1-1060R-P01-1 | 单模回射器，980 - 1550 nm，FC/PC接头 |
| P5-1060R-P01-1 | 单模回射器，980 - 1550 nm，FC/APC接头 |
| P1-SMF28ER-P01-1 | 单模回射器，1260 - 1625 nm，FC/PC接头 |
| P5-SMF28ER-P01-1 | 单模回射器，1260 - 1625 nm，FC/APC接头 |
| Item #a | Fiber | Wavelengt hRange |
MFDb | Insertio nLoss (Max)c |
Extinction Ratio (Min) |
Claddin gDiameter |
Coating Diameter |
NA | Connectord |
| P1-630PMR-P01-1 | PM630-HP | 620 - 850 nm | 4.5 ± 0.5 μm@ 630 nm | 2.4 dB | 18 dB | 125 ± 2 μm | 245 ± 15 μm | 0.12 | FC/PC |
| P5-630PMR-P01-1 | FC/APC | ||||||||
| P1-780PMR-P01-1 | PM780-HP | 770 - 1100 nm | 5.3 ± 1.0 μm@ 850 nm | 2.0 dB | 18 dB | 125 ± 2 μm | 245 ± 15 μm | 0.12 | FC/PC |
| P5-780PMR-P01-1 | FC/APC | ||||||||
| P1-1060PMR-P01-1 | PM980-XP | 970 - 1550 nm | 6.6 ± 0.5 μm@ 980 nm | 1.4 dB | 22 dB | 125 ± 1 μm | 245 ± 15 μm | 0.12 | FC/PC |
| P5-1060PMR-P01-1 | FC/APC | ||||||||
| P1-1550PMR-P01-1 | PM1550-XP | nm | 10.1 ± 0.4 μm@ 1550 nm | 1.0 dB | 22 dB | 125 ± 2 μm | 245 ± 15 μm | 0.12 | FC/PC |
| P5-1550PMR-P01-1 | FC/APC |
所有规格都基于无接头光纤的数据。
模场直径(MFD)是标称计算值，在工作波长下通过典型数值孔径值和光纤的截止波长进行估算。
插入损耗表示输入与输出通道的损耗之和。
接头键与慢轴对准
| P1-630PMR-P01-1 | 保偏回射器，620 - 850 nm，FC/PC接头 |
| P5-630PMR-P01-1 | 保偏回射器，620 - 850 nm，FC/APC接头 |
| P1-780PMR-P01-1 | 保偏回射器，770 - 1100 nm，FC/PC接头 |
| P5-780PMR-P01-1 | 保偏回射器，770 - 1100 nm，FC/APC接头 |

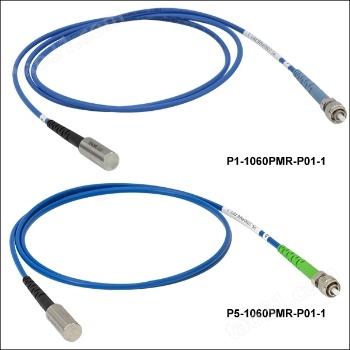

| P1-1060PMR-P01-1 | 保偏回射器，970 - 1550 nm，FC/PC接头 |
| P5-1060PMR-P01-1 | 保偏回射器，970 - 1550 nm，FC/APC接头 |
| P1-1550PMR-P01-1 | 保偏回射器，nm，FC/PC接头 |
| P5-1550PMR-P01-1 | 保偏回射器，nm，FC/APC接头 |
多模回射器
| Item # | Fiber | Wavelength Rangeb | Core Diameter | Cladding Diameter | Coating Diameter | NA | Connector |
| M105L01-P01-1a | FG105LCA | 400 - 2400 nm | 105 +1/-3 μm |
125 +1/-2 μm | 250 ± 10 μm |
0.22 ± 0.02 | FC/PC |
所有规格都基于无端接光纤数据
这些回射器上采用的银膜设计用于高于450纳米的波长。尽管光纤的工作波长为400 - 2400纳米，但该镀膜限制了回射器的较低工作波长边界。
| M105L01-P01-1 | 多模回射器，400 - 2400 nm，FC/PC接头 |
