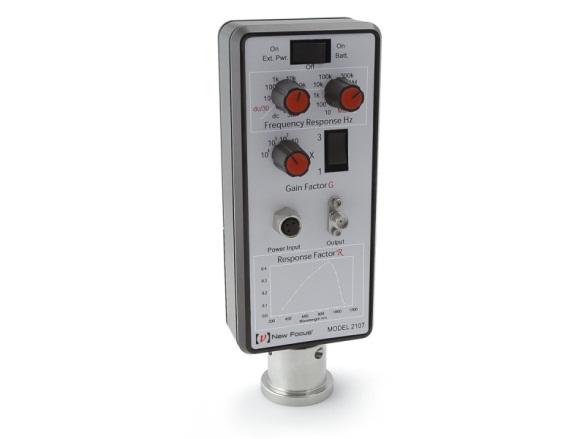

Newport10 MHz 可调增益和带宽平衡光接收器

该款 10 MHz 平衡光接收器可有效降低共模噪声，以便您能够捕捉到微小的信号。得益于可调增益和带宽设置，这些光电接收器十分灵活，是多普勒 LIDAR 和光学相干断层扫描等相干外差检测应用场合的理想选择。

可将共模噪声降低 25 dB

比较高带宽版本更好的噪声性能

可调节的增益和带宽设置

对比	型号
	2107-FC-M可调式平衡接收器，320-1000 nm，10 MHz，FC 连接器，M4
	2107-FS-M可调式平衡接收器，320-1000 nm，10 MHz，自由空间，M4
	2117-FC-M可调式平衡接收器，800-1700 nm，10 MHz，FC 连接器，M4
	2117-FS-M可调式平衡接收器，800-1700 nm，10 MHz，自由空间，M4

Newport10 MHz 可调增益和带宽平衡光接收器产品规格

型号	2107-FC	2107-FS	2117-FC	2117-FS
光输入	FC	Free Space	FC	Free Space
探测器材料	Silicon	Silicon	InGaAs	InGaAs
探测器类型	PIN	PIN	PIN	PIN
探测器直径	0.9 mm	0.9 mm	0.3 mm	0.3 mm
波长范围	300-1070 nm	300-1070 nm	900-1700 nm	900-1700 nm
共模抑制	25 dB	25 dB	25 dB	25 dB
3 dB 带宽	10 MHz, 5 MHz, 150 kHz	10 MHz, 5 MHz, 150 kHz	10 MHz, 5 MHz, 150 kHz	10 MHz, 5 MHz, 150 kHz
上升时间	80 ns	80 ns	80 ns	80 ns
大转换增益	9.2 x 10⁶ V/W	9.2 x 10⁶ V/W	18.4 x 10⁶ V/W	18.4 x 10⁶ V/W
大跨阻抗增益	18.4x10⁶ V/A	18.4x10⁶ V/A	18.8x10⁶ V/A	18.8x10⁶ V/A
NEP	0.8 pW/√Hz	0.8 pW/√Hz	0.4 pW/√Hz	0.4 pW/√Hz
峰值响应度	0.5 A/W	0.5 A/W	1.0 A/W	1.0 A/W
饱和功率	10 mW @ 850 nm	10 mW @ 850 nm	10 mW @ 1600 nm	10 mW @ 1600 nm
大差分功率	10 mW @ 850 nm	10 mW @ 850 nm	10 mW @ 850 nm	10 mW @ 850 nm
单个光电二极管大平衡功率	0.01 W	0.01 W	0.01 W	0.01 W
大射频功率	+12 dBm bei 50 Ω	+12 dBm bei 50 Ω	+12 dBm bei 50 Ω	+12 dBm bei 50 Ω
输出接头	SMA	SMA	SMA	SMA
输出阻抗	16 Ω	16 Ω	16 Ω	16 Ω
电源要求	±15 VDC or 9-V Battery	±15 VDC or 9-V Battery	±15 VDC or 9-V Battery	±15 VDC or 9-V Battery
螺纹类型 ¹	8-32	8-32	8-32	8-32

Notes:

-M metric versions have an M4 thread for mounting.

特征

可将共模噪声降低 25 dB

平衡光电接收器的工作原理是从两个匹配良好的光电探测器中减掉光电流。存在于参考光束和信号光束上的共模噪声（例如激光强度噪声）被抵消，不会作为信号的一部分出现。参考光电探测器和信号光电探测器所产生的光电流如果不平衡，无论有意或无意，都将被放大并当作信号。共模噪声多可降低 25 dB，以便您能够捕捉到信号。

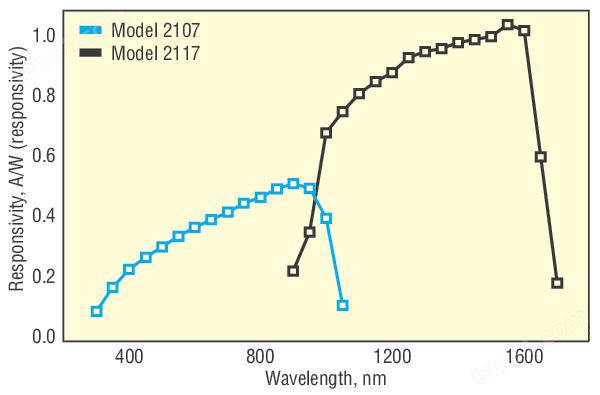

Silicon or InGaAs Photodiodes

Model 2107 features
0.9 mm diameter Silicon Photodiodes covering 300-1070 nm. Model 2117 features
0.3
mm diameter InGaAs
Photodiodes covering 900-1700 nm.?

可调节的增益和带宽设置

10 MHz 三级跨阻抗放大器包括可选增益和可选低通、高通滤波，以实现信号优化。以 5 dB 为步长的可变增益允许您在调节实验或测量时防止信号超标。DC/30 设置可防止信号由于 DC 振幅波动而偏离，且无信号快速衰减。通过调节高通滤波器可以消除残留的 60 Hz 噪声，而独立的低通滤波器可用于设定抑制噪声信号。
