Thorlabs单模光纤

Thorlabs单模光纤：320 nm到430 nm

特性

单模光纤，工作范围320到430 nm

双丙烯酸脂涂覆层

现货配送

无小采购量要求

Thorlabs的SM300光纤由掺氟包层环绕未掺杂的纯石英纤芯组成。由于这些光纤不含有氧化锗（GeO₂），光暗化效应就得到了显著降低，因为伴随Ge-O键会导致电子缺陷和色心，它们是光暗化效应的主要原因。因而，蓝光区的功率传输水平从几个毫瓦增加到几瓦。在该波段的传输限制机制有效避开了光暗化效应，而转向其他非线性效应（如受激散射）甚或是热破坏。这些限制同时也超过了含锗的传统石英光纤。在紫外波段，SM300仍然会表现出一些光暗化效应，然而相对传统光纤而言有着更优越的性能。

可提供跳线定制。

规格

Item #	Operating Wavelength	Mode Field Diameter^a	Cladding	Coating	Cut-Off Wavelength
SM300	320 - 430 nm	2.0 - 2.4 μm @ 350 nm	125 ± 1 μm	245 ± 15 μm	≤310 nm

Item #	Short-Term?Bend Radius	Long-Term?Bend Radius	Attenuation?(Max)	Proof?Test Level	NA	Core?Index^b	Cladding?Index^b
SM300	≥10 mm	≥30 mm	≤70 dB/km @ 350 nm	1% (100 kpsi)2% (200 kpsi)3% (300 kpsi)	0.12 - 0.14	320 nm: 1.48770375 nm: 1.47809430 nm: 1.47214	320 nm: 1.48276375 nm: 1.47315430 nm: 1.46720

MFD为典型测量值，通过特定NA和截止波长在工作波长处估算出来。请查看MFD定义标签了解详细信息。

NA=0.12时的折射率值。

产品型号	公英制通用
SM300	Customer Inspired! 单模光纤，320-430纳米，?125微米包层

单模光纤：400 nm到680 nm

特性

单模光纤400 nm到680 nm

现货装运

丙烯酸脂光纤保护外套

无少采购量要求

还提供定制跳线。

规格

Item #	Operating Wavelength	Mode Field Diameter	Cladding	Coating	Cut-Off Wavelength
S405-XP	400 - 680 nm	3.3 ± 0.5 μm @ 405 nm4.6 ± 0.5 μm?@ 630 nm	125.0 ± 1.0 μm	245.0 ± 15.0 μm	380 ± 20 nm
SM400	405 - 532 nm	2.5 - 3.4 μm @ 480 nm	125 ± 1 μm	245 ± 15 μm	305 - 400 nm
SM450^a	488 - 633 nm	2.8 - 4.1 μm^b @ 488 nm	125 ± 1.0 μm	245 ± 15 μm	350 - 470 nm
460HP	450 - 600 nm	3.5 ± 0.5 μm @ 515 nm	125 ± 1 μm	245 ± 15 μm	430 ± 20 nm

Item #	Short-Term Bend Radius	Long-Term Bend Radius	Attenuation (Max)	NA	Core Index	Cladding Index
S405-XP	≥6 mm	≥13 mm	≤30.0 dB/km @ 630 nm≤30.0 dB/km @ 488 nm	0.12	Call^d	Call^d
SM400	≥10 mm	≥30 mm	≤50 dB/km @ 430 nm≤30 dB/km @ 532 nm	0.12 - 0.14	405 nm: 1.47453^e 467 nm: 1.46929^e 532 nm: 1.46565^e	405 nm: 1.46959^e 467 nm: 1.46435^e 532 nm: 1.46071^e
SM450	≥5 mm	≥25 mm	≤50 dB/km @ 488 nm^c	0.10 - 0.14	488 nm: 1.46645^f 514 nm: 1.46501^f	488 nm: 1.46302^f 514 nm: 1.46159^f
460HP	≥6 mm	≥13 mm	≤30 dB/km @ 515 nm	0.13	Call^d	Call^d

波长范围是截止波长和光纤不再传输的边缘波长之间的光谱区域，它表示光纤以低衰减度传输TEM₀₀模的区域。对于这种光纤，边缘波长通常比截止波长长200 nm。

MFD是标称的计算值，用典型NA和截止波长值在工作波长下估算的值。详情请看模场直径定义标签。

给出的衰减度是差值，针对短的设计波长。

联系技术支持了解更多光纤的折射率信息。

NA = 0.12时的折射率值。

NA = 0.10时的折射率值。

产品型号	公英制通用
S405-XP	单模光纤，400-680纳米，?125微米包层
SM400	单模光纤，405 - 532纳米，?125微米包层
SM450	单模光纤，488-633纳米，?125微米包层
460HP	单模光纤，450-600纳米，?125微米包层

单模光纤：600 nm到860 nm

特性

现货发货

无小起订量要求

对氦氖和可见激光二极管可实现的单模运行

丙烯酸脂涂覆层

纤芯/包层同心度*

630HP具有严格的二阶模式截止公差

还提供跳线定制。

规格

Item #	Operating Wavelength	Mode Field Diameter	Cladding	Coating	Cut-Off Wavelength^c
SM600	633 -780 nm^a	3.6 - 5.3 μm @ 633 nm^b	125 ± 1 μm	245 ± 15 μm	500 - 600 nm
S630-HP	630 - 860 nm	4.2 ± 0.5 μm @ 630 nm	125 ± 1.0 μm	245 ± 15 μm	590 ± 30 nm
630HP	600 - 770 nm	4.0 ± 0.5 μm @ 630 nm	125 ± 1 μm	245 ± 15 μm	570 ± 30 nm

Item #	Short-Term Bend Radius	Long-Term Bend Radius	Max Attenuation	NA	Core Index	Cladding Index
SM600	≥5 mm	≥25 mm	≤15 dB/km^d	0.10 - 0.14	600 nm: 1.46147^e700 nm: 1.45872^e 800 nm: 1.45675^e	600 nm: 1.45804^e700 nm: 1.45530^e 800 nm: 1.45332^e
S630-HP	≥6 mm	≥13 mm	≤10 dB/km @ 630 nm	0.12	Call^f	Call^f
630HP	≥6 mm	≥13 mm	≤12 dB/km @ 630 nm	0.13	Call^f	Call^f

波长范围是截止波长和光纤不再传输的边缘波长之间的光谱区域，它表示光纤以低衰减度传输TEM₀₀模的区域。对于这种光纤，边缘波长通常比截止波长长200 nm。在633 nm与780 nm之间的工作波长下，发射功率必须小心考虑，因为这些光纤具有锗纤芯，因而易出现色芯现象。

MFD是标称的计算值，用典型NA和截止波长值在工作波长下估算的值。详情请看模场直径定义标签。

光纤仅允许单模传输的波长。

给出的衰减度是差值，针对短的设计波长。

NA = 0.10时的折射率值。

联系技术支持了解更多光纤的折射率信息。

产品型号	公英制通用
SM600	单模光纤，633-780纳米，?125微米包层
S630-HP	单模光纤，630-860纳米，?125微米包层
630HP	单模光纤，600-770纳米，?125微米包层

单模光纤：780-970 nm

特性

现货发货

无小起订量要求

丙烯酸脂涂覆层

优越的均匀性

优异的芯层/与外层的同心度

780HP具有严格的二阶模式截止公差

SM800G80具有增强的弯曲强度

还提供跳线定制。

规格

Item #	Operating Wavelength	Mode Field Diameter	Cladding	Coating	Cut-Off Wavelength
780HP	780 - 970 nm	5.0 ± 0.5 μm @ 850 nm	125 ± 1 μm	245 ± 15 μm	730 ± 30 nm
SM800-5.6-125	830 - 980 nm^a	4.7 - 6.9 μm^b @ 830 nm	125 ± 1.0 μm	245 ± 15 μm	660 - 800 nm
SM800G80	830 - 980 nm^a	3.75 - 4.9 μm @ 830 nm	80 ± 1 μm	170 ± 10 μm	660 - 800 nm

Item #	Short-Term Bend Radius	Long-Term Bend Radius	Attenuation (Max)	NA	Core Index	Cladding Index
780HP	≥6 mm	≥13 mm	≤4.0 dB/km @ 780 nm≤3.5 dB/km @ 850 nm	0.13	Call^d	Call^d
SM800-5.6-125	≥5 mm	≥25 mm	< 5 dB/km^c	0.10 - 0.14	830 nm: 1.45625^e	830 nm: 1.45282^e
SM800G80	≥5 mm	≥12 mm(or 38 mm for 25 Year Life)	≤3.0 dB/km^c	0.14 - 0.18	830 nm: 1.45954^f	830 nm: 1.45282^f

波长范围是截止波长和光纤不再传输的边缘波长之间的光谱区域，它表示光纤以低衰减度传输TEM₀₀模的区域。对于这种光纤，边缘波长通常比截止波长长200 nm。在830

nm的设计波长下，发射功率必须小心考虑，因为这些光纤具有锗纤芯，因而易出现色芯现象。

MFD是标称的计算值，用典型NA和截止波长值在工作波长下估算的值。详情请看模场直径定义标签。

给出的衰减度是差值，针对短的设计波长。

联系技术支持了解更多光纤的折射率信息。

NA = 0.10时的折射率值。

NA = 0.14时的折射率值。

产品型号	公英制通用
780HP	单模光纤，780-970纳米，?125微米包层
SM800-5.6-125	单模光纤，830纳米，?125微米包层
SM800G80	Customer Inspired! 单模光纤，830纳米，0.14-0.18 NA，?80微米包层

单模光纤：980 nm到1650 nm

特性

现货发货

无小起订量要求

HI1060和HI980-J9具有?900微米的弹性缓冲外套

SM980-5.8-125具有在EDFA泵浦激光器尾纤中使用的其他光纤匹配的MFD

980HP和1060XP具有严格的二阶模式截止公差

SM980G80具有增强的弯曲不敏感性

还提供跳线定制。

规格

Item #	Operating Wavelength	Mode Field Diameter	Cladding	Coating	Cut-Off Wavelength
SM980-5.8-125	980 - 1550 nm	5.3 - 6.4 μm @ 980 nm^a	125 ± 1 μm	245 ± 15 μm	870 - 970 nm
SM980G80	980 - 1550 nm	4.2 - 4.9 μm @ 980 nm	80 ± 1 μm	170 ± 10 μm	870 - 970 nm
1060XP	980 - 1600 nm	5.9 ± 0.5 μm @ 980 nm6.2 ± 0.5 μm @ 1060 nm9.5 ± 0.5 μm @ 1550 nm	125 ± 0.5 μm	245 ± 10 μm	920 ± 30 nm
980HP	980 - 1600 nm	4.2 ± 0.5 μm @ 980 nm6.8 ± 0.5 μm @ 1550 nm	125 ± 1 μm	245 ± 15 μm	920 ± 30 nm
HI1060-J9	980 - 1650 nm	5.9 ± 0.3 μm @ 980 nm6.2 ± 0.3 μm @ 1060 nm	125 ± 0.5 μm	245 ± 10 μm	920 ± 50 nm

Item #	Short-Term Bend Radius	Long-Term Bend Radius	Attenuation (Max)	NA	Core Index	Cladding Index
SM980-5.8-125	≥5 mm	≥25 mm	≤2.0 dB/km^b	0.13 - 0.15	970 nm: 1.45660^c1310 nm: 1.45259^c1650 nm: 1.44854^c	970 nm: 1.45081^c1310 nm: 1.44680^c1650 nm: 1.44275^c
SM980G80	≥5 mm	≥12 mm (or 38 mm for 25 Year Life)	≤2 dB/km	0.17 - 0.19	980 nm: 1.46058^d1310 nm: 1.45670^d1650 nm: 1.45265^d	980 nm: 1.45068^d1310 nm: 1.44680^d1650 nm: 1.44275^d
1060XP	≥6 mm	≥13 mm	≤2.1 dB/km @ 980 nm≤1.5 dB/km @ 1060 nm	0.14	Call^f	Call^f
980HP	≥6 mm	≥13 mm	≤3.5 dB/km @ 980 nm	0.20	Call^g	Call^g
HI1060-J9	-	-	2.1 dB/km @ 980 nm1.5 dB/km @1060 nm	0.14	Proprietary^e	Proprietary^e

MFD是标称的计算值，用典型NA和截止波长值在工作波长下估算的值。详情请看模场直径定义标签。

给出的衰减度是差值，针对短的设计波长。

NA = 0.13时的折射率值。

NA = 0.17时的折射率值。

很遗憾，由于该信息已获，我们无法在此提供。

联系技术支持了解更多光纤的折射率信息。

产品型号	公英制通用
SM980-5.8-125	单模光纤，980-1550 纳米，?125微米包层
SM980G80	Customer Inspired! 单模光纤，980-1550 nm，?80 μm包层
1060XP	单模光纤，980-1600纳米，超高性能，?125微米包层
980HP	单模光纤，980-1600纳米，?125微米包层
HI1060-J9	HI1060，带?900微米护套，?125微米包层
HI1060-100	100米长HI1060，带?900微米护套，?125微米包层

单模光纤：1260-1650 nm

特性

现货发货

无小起订量要求

光纤具有丙烯酸酯涂覆层

SMF-28-100、SMF-28-1000和SMF-28-J9有?900
μm紧致缓冲层Hytrel外套

CCC1310-J9具有?900 μm紧致缓冲层PVC外套

纤芯/包层同心度*

1550BHP具有严格的二阶模式截止公差

SM1250G80、CCC1310-J9和SM1500G80具有增强的弯曲不灵敏度(更多信息见规格标签)

DCF4光纤负色散低(详情请看完整的网页描述)

还提供跳线定制。

规格

Item #	Operating Wavelength	Mode Field Diameter	Cladding	Coating	Cut-Off Wavelength
SMF-28-J9	1260 - 1625 nm	9.2 ± 0.4 μm @ 1310 nm10.4 ± 0.5 μm @ 1550 nm	125 ± 0.7 μm	242 ± 5 μm	< 1260 nm
CCC1310-J9	1260 - 1625 nm	8.6 ± 0.4 μm @ 1310 nm9.7 ± 0.5 μm @ 1550 nm	125 ± 0.7 μm	242 ± 5 μm	≤1260 nm
1310BHP	nm	8.6 ± 0.5 μm @ 1310 nm9.7 ± 0.5 μm @ 1550 nm	125 ± 1.0 μm	245 ± 15 μm	1260 ± 30 nm
SM1250G80	nm	8.2 - 9.9 μm @ 1310 nm	80 ± 1 μm	170 ± 10 μm	1150 - 1250 nm
1550BHP	nm	9.5 ± 0.5 μm @ 1550 nm	125 ± 1.0 μm	245 ± 15 μm	1400 ± 50 nm
SM1500G80	nm	6.0 - 6.8 μm @ 1550 nm	80 ± 1 μm	170 ± 10 μm	nm
DCF4	nm	8.85 - 9.60 μm @ 1550 nm	125 ± 1.0 μm	250 ± 5 μm	≤1500 nm

Item #	Short-Term Bend Radius	Long-Term Bend Radius	Attenuation (Max)	NA	Core Index	Cladding Index
SMF-28-J9	-	-	≤0.32 dB/km @ 1310 nm≤0.18 dB/km @ 1550 nm	0.14	Proprietary^a	Proprietary^a
CCC1310-J9	-	-	≤0.35 dB/km @ 1310 nm≤0.20 dB/km @ 1550 nm	0.14	1310 nm: 1.46701550 nm: 1.4677	-
1310BHP	≥6 mm	≥13 mm	≤0.5 dB/km @ 1310 nm & 1550 nm	0.13	Call^b	Call^b
SM1250G80	≥5 mm	≥12 mm (or 38 mm for 25 Year Life)	≤2 dB/km	0.11 - 0.13	1310 nm: 1.45094^c 1550 nm: 1.44813^c	1310 nm: 1.44680^c 1550 nm: 1.44399^c
1550BHP	≥6 mm	≥13 mm	≤0.5 dB/km @ 1550 nm	0.13	Call^b	Call^b
SM1500G80	≥5 mm	≥12 mm (or 38 mm for 25 Year Life)	≤0.5 dB/km	0.19 - 0.21	1550 nm: 1.45636^d	1550 nm: 1.44399^d
DCF4	-	-	≤0.210 dB/km @ 1550 nm	-	Proprietary^a	Proprietary^a

很遗憾，由于该信息已获，我们无法在此提供

请联系技术支持了解此款光纤的反射率

NA= 0.11时的折射率

NA= 0.19时的折射率

产品型号	公英制通用
SMF-28-J9	SMF-28 Ultra，?900微米护套，?125微米包层
SMF-28-100	SMF-28 Ultra，?900微米护套，长100米，?125微米包层
SMF-28-1000	SMF-28 Ultra，?900微米护套，长1000米，?125微米包层
CCC1310-J9	低弯曲损耗光纤，1260 - 1625 nm，?900 μm护套, ?125 μm包层
1310BHP	单模光纤，适用于1310和1550纳米，?125微米包层
SM1250G80	Customer Inspired! 单模光纤，1310和1550纳米，?80微米包层
1550BHP	单模光纤，1460-1620纳米，?125微米包层
SM1500G80	Customer Inspired! 单模光纤，1550纳米，?80微米包层
DCF4	NEW!非零色散位移光纤，1550 nm下色散为-4.0 ps/nm?km

单模光纤：1.7到2.3 μm

特性

现货发货

无小起订量要求

掺锗石英纤芯，纯石英包层，紫外固化丙烯酸酯涂覆层

大芯径耦合2微米光

数值孔径与康宁公司的SMF-28光纤匹配

的纤芯/包层同心度

低弯曲损失（见规格标签）

可提供跳线定制。

规格

Item #	Operating Wavelength	MFD	Core Diameter	Cladding Diameter	Buffer	Cut-Off Wavelength
SM2000	nm	13? ± 1 μm @ 1996 nm	11 ± 1 μm	125 ± 1 μm	245 ± 10 μm	1750 ± 50 nm

Item #	Cladding Noncircularity	Core-Clad Concentricity	Typical Attenuation	NA	Core Index	Cladding Index

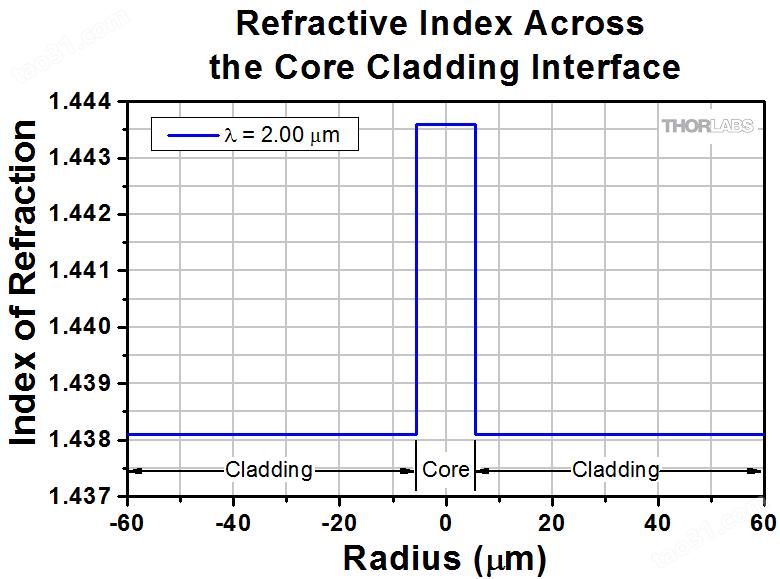

SM2000	≤2%	< 0.8 μm	2.3 μm: 250 dB/km (0.25 dB/m)1.9 μm: 20 dB/km (0.02 dB/m)	0.12 ± 0.01	2 μm: 1.4436	2 μm: 1.4381

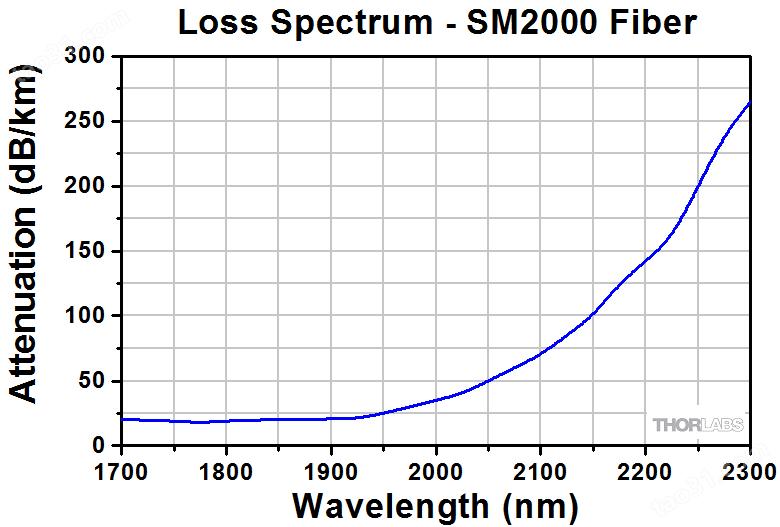

该曲线表示我们的SM2000光纤在整个单模波长范围内(1700 nm - 2300 nm)测量得到的衰减曲线。

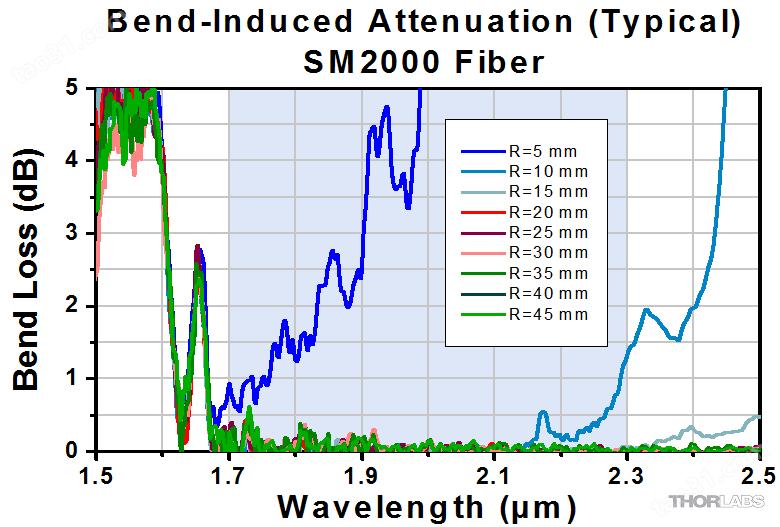

该曲线图为我们的单模SM2000光纤在9个不同弯曲半径处测量的衰减度。图中阴影区域表示单模波长范围(1.7 - 2.3 μm)。

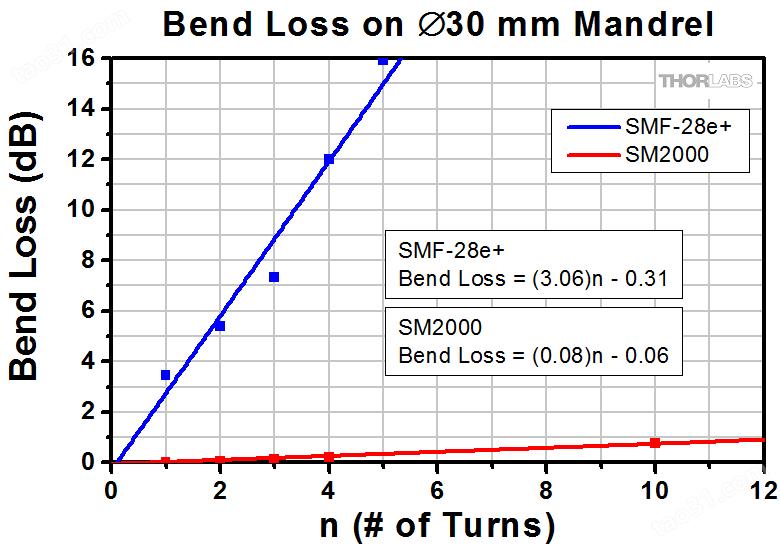

使用波长为1996 nm的光源和直径为?30 mm的芯棒，SM2000光纤和SMF-28e+光纤沿芯棒绕一圈测量得到的弯曲损耗曲线（dB）。根据测量的结果，SM2000光纤的损失/反射为~0.08dB，SMF-28e+光纤的损失/反射为~3 dB。相比于SMF-28e+光纤，SM2000光纤对弯曲更不敏感。

产品型号	公英制通用
SM2000	Customer Inspired! 单模光纤：1.7-2.3 μm，?125微米包层
