笼式组装系统

笼式组装系统

?兼容30毫米笼式系统

?设计用于ER施工杆

?从?5毫米至?1英寸的光学元件和透镜套管安装

笼式组装系统包含一整套精密加工的构造块，用于构建大型光机系统，以方便灵活安装和快速对准。下面这些30 mm笼板可将5 mm到1英寸直径的光学组件安装到笼式系统中。许多组件都可以通过笼板上的8-32(M4)螺纹孔安装接杆(详请如下)。

笼式系统兼容性：提供16 mm、30 mm和60 mm笼式系统，主要是分别安装?1/2英寸、?1英寸和?2英寸光学组件。本页介绍的零件兼容我们的30 mm笼式系统，并使用?6 mm ER笼式支杆。

选型指南
型号	内孔	笼板厚度	接杆安装	笼杆锁定机制
CP32(/M)	SM05 Threadeda	0.35" (8.9 mm)	8-32 (M4)	Setscrew, 5/64" (2.0 mm) Hex
CP33(/M)	SM1 Threadeda	0.35" (8.9 mm)	8-32 (M4)	Setscrew, 5/64" (2.0 mm) Hex
CP33T(/M)	SM1 Threadeda	0.50"(12.7mm)	8-32 (M4)	Setscrew, 5/64" (2.0 mm) Hex
CP02F(/M）	SM1 Threadeda	0.35" (8.9 mm)	8-32 (M4) 1/4"-20 (M6)	Cap Screw Flexure, 5/64" (2.0 mm) Hex
CP08(/M)	SM1 Threadeda	0.35" (8.9 mm)	8-32 (M4)	Cap Screw Flexure, 3/32" (2.5 mm) Hex
CP4S	SM1 Threadeda	0.16" (4.0 mm)	N/A	Setscrew, 0.05" (1.3 mm) Hex
CP6T	SM1 Threadeda	0.24" (6.0 mm)	N/A	Setscrew, 5/64" (2.0 mm) Hex
CP8T	SM1 Threadeda	0.31" (8.0 mm)	N/A
CP42(/M)	RMS(0.800"-36)Threaded	0.35" (8.9 mm)	8-32 (M4)	Setscrew, 5/64" (2.0 mm) Hex
CP13(/M)	Mount(1.00"-32) Threaded	0.35" (8.9 mm)	8-32 (M4)	Setscrew, 5/64" (2.0 mm) Hex
CP14(/M)	?1/2" Double Bore with Setscrew	0.35" (8.9 mm)	8-32 (M4)	Setscrew, 5/64" (2.0 mm) Hex
CP35(/M)	?1" Double Bore with Setscrew	0.35" (8.9 mm)	8-32 (M4)	Setscrew, 5/64" (2.0 mm) Hex
CP06F(/M)	?1" Double Bore with Setscrew	0.35" (8.9 mm)	8-32 (M4)	Cap Screw Flexure, 5/64" (2.0 mm) Hex
CP36	?1.2" Double Boreb with Setscrew	0.35" (8.9 mm)	N/A	Setscrew, 5/64" (2.0 mm) Hex
CP37(/M)	?35 mm Double Borec with Setscrew	0.35" (8.9 mm)	8-32 (M4)	Setscrew, 5/64" (2.0 mm) Hex
CP38	SM1 Threadeda	0.35" (8.9 mm)	N/A	Setscrew, 5/64" (2.0 mm) Hex
CP38T	SM1 Threadeda	0.35" (8.9 mm)	N/A	Setscrew, 5/64" (2.0 mm) Hex
CP1Mxx	M6, M8, M9, M10, or M12 Threadedd	0.35" (8.9 mm)	8-32 (M4)	Setscrew, 5/64" (2.0 mm) Hex
CPNxx	M5.5, M6.5, M8.5, M9.5, M15.5,0.750"-40,or M20.5 Threadede	0.23" - 0.40" (5.7 mm - 10.2 mm)	N/A	Setscrew, 5/64" (2.0 mm) Hex
CP31(/M)	None	0.35" (8.9 mm)	8-32 (M4)	Setscrew, 5/64" (2.0 mm) Hex
CPG3	Cage Plate Gasket for Light-Tight Applications
ERCPS	Cage Plate Stops for Precise Alignment
CPA1	Alignment Guides for the 30 mm Cage System
CPA2
VRCPT
VRC6SCPT

SM05螺纹笼板

?直接将?1/2英寸光学组件安装在30 mm笼式系统组件中

?厚度0.35英寸（8.9mm）

?带有标准的SM05螺纹孔(0.535"-40)

?通过8-32(M4)螺纹孔安装接杆

CP32(/M) SM05螺纹笼板的厚度为0.35英寸(8.9 mm)，中心的SM05(0.535"-40)螺纹孔兼容我们热销的?1/2英寸透镜套管。这个螺纹孔也可以直接安装最厚0.2英寸(5 mm)的?1/2英寸光学元件。附带两个SM05RR卡环。

每个笼杆通孔的侧面配有固定螺丝，可使用5/64英寸(2 mm)六角扳手固定。为了更方便使用，还提供8-32(M4)螺纹孔，用于安装接杆。

如要将30 mm笼式系统转成16 mm笼式系统，我们提供一种类似的笼板：SP05笼板。

SM1螺纹笼板

?直接在30 mm笼式系统中安装光学组件

?两种厚度可选：0.35英寸(8.9 mm)和0.5英寸(12.7 mm)

?带有标准的SM1螺纹(1.035"-40)

?通过8-32(M4)螺纹孔安装接杆

CP33(/M)笼板厚度为0.35英寸(8.9 mm)，中心有SM1(1.035"-40)螺纹孔，与我们畅销的?1英寸透镜套管兼容。SM1螺纹孔也可以直接安装最厚0.2英寸(5 mm)的?1英寸光学件。每个笼杆通孔侧面都有固定螺丝，可使用5/64英寸(2 mm)六角扳手或球头起子拧紧。

CP33T(/M)笼板厚度为0.5英寸(12.7 mm)，中心的SM1(1.035"-40")螺纹孔直接安装最厚0.35英寸(8.9 mm)的光学元件。它们具有加厚设计，使用两个锁定螺丝，可以直接首尾插入两根延长笼杆并牢固地锁定，为两个笼式子系统提供刚性连接。笼板中的锁定螺丝可使用2.0 mm(5/64英寸)六角扳手或球头起子拧紧。

每个笼板包含两个SM1RR卡环，并有一个8-32(M4)螺纹孔用于安装接杆。

RMS螺纹笼板

?集成RMS元件与30 mm笼式系统组件

?RMS螺孔(0.800"-36)

?8-32(M4)螺孔用于安装接杆

?厚度：0.35英寸(8.9 mm)

CP42(/M)笼板可将我们的显微物镜等RMS螺纹元件集成到30 mm笼式系统。每个笼杆通孔的侧面有一个M4固定螺丝，可以通过5/64英寸(2.0 mm)球头起子或六角扳手固定。CP42(/M)也可以通过位于底部的8-32(M4)螺孔安装接杆。

我们还提供RMSRR RMS卡环(不附带)，用于定位笼板中的元件。

Mount螺纹笼板

?将C-Mount组件与30 mm笼式系统组件集成

?具有C-Mount螺纹孔(1.00"-32)

?通过8-32(M4)螺孔安装接杆

?厚度：0.35英寸(8.9 mm)

CP13(/M)笼板用于将C-Mount螺纹组件与我们的30 mm笼式系统集成。可能的组件包括C-Mount延长管、CMOS/CCD相机和相机镜头等产品。每个笼杆通孔侧面伴有M4固定螺丝，通过5/64英寸(2.0 mm)球头起子或六角扳手就可以进行固定。CP13(/M)还可以通过8-32(M4)螺孔安装接杆。

我们也提供CMRR C-Mount卡环(不附带)，用于定位笼板中的元件。这款笼板内径无法安装?1英寸(?25.4 mm)和?25 mm(?0.98英寸)光学元件，但利用两个卡环，可以将厚度小于0.18英寸(4.5 mm)、直径在0.87英寸和0.97英寸之间的光学元件固定在笼板中。

标准笼板，用于?1英寸光学元件

?限位孔用于?1英寸光学元件

?直接在30 mm笼式系统内安装光学组件

?通过8-32(M4)螺孔安装接杆

?尼龙顶丝

CP35(/M)笼板可以将?1英寸反射镜或者其它光学组件安装到我们的30 mm笼式系统中。限位孔安装区域为光学元件提供稳定的两线接触。笼板顶部有尼龙顶丝，可以通过5/64英寸(2 mm)球头起子或六角扳手将光学元件固定。光学元件的厚度最少0.15英寸(3.8 mm)才适合安装在这些笼板中。底部还有一个8-32(M4)螺纹孔，用于安装接杆。每个笼杆通孔侧面都有固定螺丝，可使用5/64英寸(2 mm)球头起子紧固。

30 mm笼板，35 mm通光孔径

?35 mm孔径符合SM30透镜套筒和?1.38英寸自由空间隔离器的外径

?设计具有最大的通光孔径(?35 mm)

?兼容30 mm笼式系统

?通过尼龙顶丝和限位孔固定透镜套筒

?可通过8-32(M4)螺纹孔安装接杆

CP37(/M)笼板的设计使在30 mm笼式系统中安装我们的SM30透镜套筒或?1.38英寸自由空间隔离器。使用5/64英寸(2.0 mm)六角扳手拧紧8-32尼龙顶丝使透镜套筒或隔离器固定在内部限位孔中。这种笼板在30 mm笼式系统装配中提供最大的通光孔径(?35 mm)，也适合支撑较长的笼式装配，在不干扰光路的同时能提供更强的结构刚度。

?35 mm的孔径足够让SM1系列透镜套筒*顺畅地通过。每个笼杆通孔一侧有一个锁定螺丝；这些螺丝具有5/64英寸(2 mm)六角头和M4 x 0.7螺纹。

30 mm笼板，用于预安装的非球面透镜和消色差透镜

?内螺纹兼容我们预安装的非球面透镜和消色差透镜

?笼板厚度0.35英寸(8.9 mm)

?8-32(M4)螺孔，用于安装接杆

?兼容30 mm笼式系统

这些笼板非常适合将非球面透镜或小型消色差透镜安装在30 mm笼式系统中，不需要转接件。它们可选M6、M8、M9、M10或M12内螺纹。带有M12内螺纹的笼板非常适合安装我们带有M12 x 0.5外螺纹的单透镜和三合透镜准直器。每个笼杆通孔带有一个位于侧面的锁定螺丝，通过5/64英寸(2 mm)六角扳手可固定笼杆。

另外，使用我们的非球面透镜转接件和标准的SM1螺纹笼板，可以将非球面透镜安装到笼式系统中。

型号	内螺纹	兼容镜头的基本编号	安装厚度
CP1M06(/M)	M6 x 0.5	A414TM,C140TME, C151TMD, C392TME, 30TME, C710TME Aspheric Lenses	0.35"(8.9mm)
CP1M08(/M)	M8 x 0.5	C021TME,C170TME,C350TMD,C390TME, 40TME, C660TME Aspheric Lenses
CP1M09(/M)	M9 x 0.5	A110TM,A220TM,A230TM,A375TM,A390TM,A397TM,C036TME, C037TME, C110TME, C220TME, C230TME,C260TMD, C280TME, C330TMD, C340TMD, C560TME, C610TME, C671TME Aspheric Lenses;?5 mm, ?6 mm, and ?6.35 mm Mounted Achromatic Doublets
CP1M10(/M)	M10 x 0.5	C028TME Aspheric Lenses
CP1M12(/M)	M12 x 0.5	A240TM,C240TME Aspheric Lenses;?8mm Mounted Achromatic Doublets

无孔笼板

?非常适合自定义加工，用于安装非标准组件

?用于30 mm笼式系统

?通过8-32(M4)螺纹孔安装接杆

?经过阳极氧化发黑处理的铝质材料

当标准螺纹和螺孔尺寸不能满足自定义安装和OEM要求时，无孔笼板是理想的选择。使用钻孔和攻丝套件可以自定义加工螺孔尺寸和螺纹。笼板其中一个表面的中心处有一个小凹坑，在加工螺孔时可以辅助对准。笼板的一侧有8-32(M4 x 0.7)螺纹孔，用于安装接杆。每个笼杆通孔侧面伴有可锁定的M4固定螺丝，通过5/64英寸(2 mm)六角扳手即可固定笼杆。我们也提供SP01 16 mm和LCP03(/M) 60 mm无孔笼板。

SM1螺纹30 mm笼板，不可安装接杆

?能直接在30 mm笼式系统装配中安装光学组件

?3种厚度可选：4 mm、6 mm和8 mm

?带有我们标准的SM1螺纹(1.035"-40)

?不可安装接杆

CP4S、CP6T和CP8T是我们提供的最薄的笼板，分别厚度为4 mm、6 mm、8 mm。它们中心位置含SM1(1.035"-40)螺纹孔，与我们的SM1螺纹光机械组件相兼容。使用这些笼板时，光学组件可以更近地安装在一起。笼杆连接通孔处各配有一个位于侧面的锁紧固定螺丝，可使用0.05英寸(1.3 mm)六角扳手紧固CP4S笼板或5/64英寸(2 mm)六角扳手紧固CP6T和CP8T笼板。与上面出售的标准笼板不同，这些笼板底部不含8-32(M4)螺纹，从而无法安装接杆。

双向挠性笼板，用于?1英寸光学元件

?自对准笼杆臂可以消除笼板对笼杆过紧的束缚

?限位孔用于?1英寸光学元件

?可在30 mm笼式系统组件中直接安装光学元件

?通过8-32(M4)螺孔安装接杆

?具有尼龙顶锁定螺丝

CP06F(/M)挠性笼板包含挠性臂设计，可以锁定30 mm笼杆。这种设计补偿了笼式系统中常见的公差叠加效应，确保笼板在笼段内不会对笼杆有过紧的束缚或作用力。操作时，笼板的直角挠性臂能保持刚性，而将其安装在笼段中时，也它也能稍微弯曲，以补偿笼杆的偏移。右图体现了这种*的性质。与用标准的固定螺丝将CP35笼板固定的方法相比，这种方法使用单独的挠性夹具将每个CP06F笼杆臂夹在笼杆上，增强了夹持力和笼板的刚性。

这种笼板的厚度为0.35英寸，中心有一个?1英寸限位孔，可以安装厚度至少为0.125英寸(3.2 mm)的?1英寸光学元件。使用5/64英寸(2.0 mm)六角尼龙顶固定螺丝可以固定光学元件。使用5/64英寸(2.0 mm)六角扳手或HKTS-5/64六角手拧螺丝可以拧紧每个挠性笼杆通孔上的带帽螺丝。

?

CP06F(/M)笼板可由底部8-32 (M4)螺孔进行接杆安装。我们还提供带有SM1内螺纹的CP02F(/M)笼板。

标准笼板，用于?1/2英寸光学元件

?限位孔，用于?1/2英寸光学元件

?直接将光学元件安装在30 mm笼式系统组件中

?通过8-32(M4)螺孔安装接杆

?尼龙顶丝

CP14(/M)笼板用于将?1/2英寸反射镜或其他光学元件安装在30 mm笼式系统中。限位安装区域提供稳定的双线接触，以安装光学元件。它的顶部还有一颗尼龙顶丝，通过5/64英寸(2.0 mm)球头起子或六角扳手拧紧以固定光学元件。光学元件的厚度至少为0.15英寸(3.8 mm)，以便恰当地安装在笼板中。笼板底部还有一个8-32(M4)螺孔，用于安装接杆。每个笼杆通孔的侧面还有一个固定螺丝，可以通过5/64英寸(2.0 mm)球头起子或六角扳手拧紧。

SM1螺纹笼板，双向挠性夹具

?自对准笼杆臂可以消除笼板对笼杆过紧的束缚

?具有标准的SM1螺纹(1.035"-40)

?可在30 mm笼式系统组件中直接安装光学元件

?通过8-32(M4)和1/4"-20(M6)螺孔可以安装接杆

CP02F(/M)挠性笼板包含挠性臂设计，可以锁定30 mm笼杆。这种设计补偿了笼式系统中常见的公差叠加效应，确保笼板在笼段内不会对笼杆有过紧的束缚或作用力。操作时，笼板的正交挠性臂能保持刚性，而将其安装在笼段中时，它也能稍微弯曲，以补偿笼杆的偏移。右图体现了这种*的性质。与用标准的固定螺丝将CP33笼板固定的方法相比，这种方法使用单独的挠性夹具将每个CP02F笼杆臂夹在笼杆上，增强了夹持力和笼板的刚性。

与我们的CP33(/M)笼板一样，这种笼板的厚度也为0.35英寸，中心有一个SM1螺孔(1.035英寸-40)，兼容我们热销的?1英寸透镜套筒。CP02F(/M)的中心螺孔还能直接安装最厚为0.19英寸(4.8 mm)的?1英寸光学元件。该笼板还包含两个SM1RR卡环。使用5/64英寸(2.0 mm)六角扳手或HKTS-5/64六角手拧螺丝可以拧紧每个挠性笼杆通孔上的带帽螺丝。

为了更加方便，笼板的对侧还有8-32(M4)和1/4英寸-20 (M6)螺孔，用于安装接杆的应用。对于比0.125英寸(3.2 mm)厚的?1英寸光学元件，我们提供带有?1英寸限位孔的CP06F(/M)笼板。

SM1螺纹笼板，挠性夹具

?直接在30 mm笼式系统中安装大光学元件

?带有标准的SM1螺纹(1.035"-40)

?通过8-32(M4)螺纹孔安装接杆

?厚度：0.35英寸

CP08(/M)在CP33(/M)的设计基础上进行了改进，使用了挠性夹具机制，增强了与ER笼杆的接触面积。它的中心也为SM1(1.035"-40)螺纹孔和8-32(M4)安装孔，CP08(/M)使用四个侧面的3/32英寸(2.5 mm)带帽螺丝固定ER笼杆。CP08(/M)中心螺纹孔通过使用两个SM1RR卡环，也能直接安装最厚达0.2英寸(5 mm)的?1英寸光学元件。内附一个SM1RR卡环。

我们也提供CP02F(/M)挠性笼式板(上面有售) ，附带自准直笼杆臂，以消除笼板缠绕。

30 mm笼板，带?1.2英寸通孔

??1.2英寸限位孔，可安装SM1透镜套筒和C-Mount延长管的外径

?兼容30 mm笼式系统

?尼龙顶丝和限位孔，可稳固安装透镜套筒

?不可安装接杆

CP36笼板设计用于将我们的SM1透镜套筒或C-Mount延长管滑入笼板中，并通过8-32尼龙顶丝固定。这非常适用于不希望将透镜套筒旋入我们带螺纹笼板的解决方案。它还可以将我们的?1.2英寸自由空间隔离器集成到30 mm笼式系统中。限位孔设计提供三点式接触，从而进行稳固安装。每个笼杆通孔处各带有位于侧面的M4固定螺丝，可使用5.64英寸(2 mm)六角扳手或球头起子固定。

请注意，与我们的许多其它笼板不同，此笼板没有螺纹安装孔。由于限位孔的尺寸限制，我们?1/2英寸接杆上的螺栓和限位孔的通光孔径间会产生串扰。因此，此笼板不能直接安装到?1/2英寸接杆上，而且使用此笼板的笼式系统必须通过另一种不同的方式支撑。对于可接杆安装的解决方案，可以考虑我们的SM1RC或SM1TC透镜套筒夹具，但是请注意，这些部件不兼容我们的笼式系统。

?2英寸圆形笼板(兼容30 mm笼式系统和SM1)

?与30 mm笼式系统兼容

?CP38：SM1(1.035"-40)内螺纹和光滑的?2英寸外径

?CP38T：SM1(1.035"-40)内螺纹和SM2(2.035"-40)外螺纹

?适合将笼式装配集成到?2英寸光机械安装座中

?不可安装接杆

CP38和CP38T是将小型笼式系统集成到?2英寸光机械安装座(比如我们的KS2 ?2英寸光学调整架)或SM2系列螺纹元件(如我们的SM2透镜套筒)中的理想选择。这两种笼板都有SM1(1.035"-40)螺纹孔，用于安装最厚0.2英寸(5 mm)的?1英寸光学元件。每个笼杆通孔处配有一个位于侧面的锁紧固定螺丝，可使用5/64英寸(2.0 mm)六角锁定螺丝紧固。附带一个SM1RR卡环。请注意，如果要在SM1螺纹孔中安装?1英寸光学元件，需要两个SM1RR卡环。

CP38有光滑的?2英寸外径，可以用固定螺丝将其固定在?2英寸安装座中，而CP38T具有SM2(2.035"-40)外螺纹。

30 mm笼板，用于从?5 mm到?20 mm未安装的光学元件

?安装?5 mm到?20 mm的光学元件

?附带两个卡环，用于安装光学元件

?兼容30 mm笼式系统

?非常适合未安装的非球面透镜和消色差透镜

?不能安装接杆

这些笼板用于在30 mm笼式系统中安装直径最大为20 mm的光学元件，比如我们未安装的非球面透镜和消色差透镜。它们具有M5.5、M6.5、M8.5、M9.5、M15.5、0.750"-40或M20.5内螺纹和两个尺寸合适的卡环，用于固定光学元件。拧入卡环时，推荐使用SPW801扳手。每个笼杆通孔带有一个位于侧面的锁定螺丝，通过5/64英寸(2 mm)六角扳手可固定笼杆。

我们也提供具有内螺纹且可以安装接杆的固定式安装座，它们不兼容笼式系统，可以用于安装从?5 mm到?4英寸的光学元件。

型号	光学直径	CAa	光学厚度（Max)b	内螺纹	固定环	安装厚度	扳手
CPN05	5 mm	?0.15" (?3.8 mm)	0.09" (2.2mm)	M5.5 x 0.5	SM5RR	0.23"(5.7mm)	SPW205 or SPW801
CPN06	6 mm	?0.19" (?4.8 mm)	0.11" (2.8mm)	M6.5 x 0.5	SM6RR	0.25"(6.4mm)	SPW206 or SPW801
CPN08	8 mm	?0.27" (?6.9 mm)	0.16" (4.0mm)	M8.5 x 0.5	SM8RR	0.30"(7.6mm)	SPW208 or SPW801
CPN09	9 mm	?0.31" (?7.9 mm)	0.16" (4.0mm)	M9.5 x 0.5	SM9RR	0.30"(7.6mm)	SPW209 or SPW801
CPN15	15 mm	?0.50" (?12.7mm)	0.21" (5.3mm)	M15.5x0.5	SM15RR	0.35"(8.9mm)	SPW801
CPN18	18 mm	?0.62" (?15.7mm)	0.24" (6.1mm)	0.750"-40	SM18RR	0.40"(10.2mm)	SPW801
CPN20	20 mm	?0.68" (?17.3mm)	0.24" (6.1mm)	M20.5x0.5	SM20RR	0.40"(10.2mm)	SPW801

1?
卡环的通光孔径。

2?
最大光学厚度：该规格对薄透镜有效。对于焦距小而曲率大的透镜，请联系技术支持确定合适尺寸。

光学笼板垫圈

?压缩性强的材料阻挡两个光学安装座之间的光

?非常适合光敏仪器

?常用于30 mm笼式组件

此光学垫圈用于在两个组合的光学安装座之间形成不透光的界面。压缩性强的泡沫材料在未压缩状态下的厚度为0.25英寸(6 mm)，容易适应凹凸不平的表面，从而维持两个安装部件之间的不透光密封状态。

此垫圈常用于笼式组件，并且非常适合高灵敏度的仪器，比如CCD相机和带放大的光电二极管，因为环境光足以使这些探测设备饱和或降低信躁比。

笼板定位器，用于ER支杆

?标记笼式组件的位置

?挠性夹持机制

?四个一组出售

ERCPS笼板定位器可标记笼板的位置，方便在笼式系统中移动和重新定位。这些夹具的厚度为0.14英寸，兼容用于30 mm和60 mm笼式系统的?6 mm笼杆。这些夹具采用挠性设计，用0.05英寸(1.3mm)六角扳手可以固定位置。很容易将其夹在笼杆上，不需拆除其他组件。

对准板，用于30 mm笼式系统

?快速嵌入式光束对准工具

?小的通孔对准30 mm笼式配件的中心

CPA1和CPA2对准板是用于对准笼式光学系统的便捷工具。这些嵌入式板具有一个小的通孔，正好位于30 mm笼式组件的中心，可用于对准可见光束。为了便于对准，通孔周围刻有圆环刻线，圆环分别指示?4 mm、?7 mm、?10 mm和?13 mm。CPA1提供?0.9 mm的通孔，而CPA2提供?5 mm的通孔。

VRCPT和VRC6SCPT对准板专门设计用于笼式光学配件中的红外或中红外光束对准。两种对准板的正面与CPA1相同(如左图所示)。VRCPT的背面(如右图所示)包含一个?1/2英寸(?12.7 mm)非旋转的红外敏感荧光对准盘，其材料与我们的VR观察卡中所用的一样。此外，VRC6SCPT的背面包含一个?0.39英寸(?10 mm)非旋转的中红外对准盘，其材料与我们的VRC6S观察卡中所用的热敏液晶材料一样，能响应波长范围1.5 μm到13.2 μm的激光源，在1550 nm(22 °C)下可探测的最小功率密度为0.05 mW/mm2。VRCPT有一个?1.5 mm孔居中于板的?0.9 mm孔，VRC6SCPT有一个?2.0 mm孔居中于板的?0.9 mm孔。

型号	波长范围	发射带	最小可检测功率密度	有效区直径	对齐功能
VRCPT	790-840nm,870-1070nm,? 1500-1590nm	~520 to 580nm	N/A	1/2" (12.7 mm)	?0.9mm Hole in Plate ?1.5mm Hole in Disk Center
VRC6SCPT	1.5 to >13.2 μm	N/A	0.05 W/mm2 @ 1550nm (22 °C)	0.39" (10.0 mm)	?0.9mm Hole in Plate ?2.0mm Hole in Disk Center

30 mm笼式立方体

?使用笼式立方体构建2D和3D笼式系统

?集成到30毫米笼式系统中

?兼容30毫米光学支架，平台和配件

我们提供的30 mm笼式立方体非常适合搭建包括棱镜、分束器和其他产生90°光路偏移的光学器件的系统。它们兼容下方出售的配件、下表中列出的配件以及我们的30 mm笼式系统配件和笼式组件。关于使用笼式立方体及其配件与二向色镜搭建合束器和与偏振分束立方搭建可变衰减分束器的实例，请看应用实例标签。如右图所示，W 30 mm笼式立方体通过笼杆和四个ERSCB笼杆转接件连接到VBA05-780可变分束立方体。连接任意两个笼式立方体都需要使用ERSCB笼杆转接件。

我们提供多种用于30 mm笼式立方体的配件， 包括光学元件安装座、安装平台、旋转平台和盖板。这些多功能构造块适用于几乎所有的30 mm笼式立方体光机械器件。

我们也提供更小的1.5英寸笼式立方体，非常适合安装棱镜和立方形状的光学元件，以及带FFM1安装架的二向色笼式立方体。

30 mm笼式立方体

?用于30 mm笼式系统

?上下表面都有?1.75英寸(44.5 mm)的通孔

?侧面的SM1螺纹孔周围有四个4-40螺孔

?兼容?6 mm笼杆

4W 30 mm笼式立方体的四个侧面带有4-40螺孔，分布在SM1(1.035"-40)螺纹孔四周，可以直接安装笼杆。立方体的上下表面经过加工，中心都有?1.75英寸(44.5 mm)的通孔，周围有4个4-40螺孔，用于安装我们的笼式立方底板或笼式立方平台。由于此笼式立方体的所有侧面都有螺孔，因此不能沿着笼杆平移。对于需要沿着笼杆滑动的笼式立方体应用，请考虑使用下方的C6W 30 mm笼式立方体。

W笼式立方体兼容一系列30 mm笼式系统组件和配件，包括透镜套管端盖和笼式立方体平台。

30 mm笼式立方体，带ER通孔

?用于30 mm笼式系统

?上下表面都有?1.75英寸(44.5 mm)通孔

?侧面中心都有SM1螺纹孔

?其中两个相对的侧面都有孔槽，用于?6 mm笼杆

?另外两个相对的侧面都有四个4-40螺孔

C6W 30 mm笼式立方体与我们的W笼式立方体具有基本相同的特性，不同之处在于C6W不仅有两个带4-40螺孔的相对面，还有两个带?6 mm通孔的相对面，用于安装以SM1(1.035英寸-40)螺孔为中心的笼杆。笼杆可以穿过立方体的?6 mm通孔，而不是固定在立方体上。这种特性可以沿笼杆移动立方体，然后通过附带的8个4-40固定螺丝[0.050英寸(1.3 mm)六角]固定在所需的位置。立方体的上下表面经过加工，中心都有?1.75英寸(44.5 mm)的通孔，周围有4个螺孔，用于安装我们的30 mm笼式立方底板和笼式立方平台。

此笼式立方体可以兼容各种30 mm笼式系统组件和配件，包括透镜套管端盖和笼式立方体平台。请注意，除非使用C6WA转接板，否则，笼式立方体平台会挡住C6W底部的两个笼杆螺孔。

30 mm笼式立方体连接件

?并排连接两个2英寸宽的笼式立方体

?将2英寸宽的笼式立方体连接到1.5英寸宽的笼式立方体

?兼容W和C6W笼式立方体

W-CC可以将我们2英寸宽的30 mm笼式立方体连接在一起，如右图所示。我们的W和C6W立方体都兼容此连接件。此连接件也可以连接2英寸宽的30 mm笼式立方体(比如我们的W或C6W)与1.5英寸宽的30 mm笼式立方体。W-CC包含4个4-40圆头螺丝、2个4-40平头螺丝、4个垫圈和1/16英寸六角扳手。

我们也提供CM1-CC，用于连接两个1.5英寸宽的笼式立方体。

请注意，由于连接件有对准销，因此要求立方体表面的SM1螺纹孔旁边有钻孔。如果您拥有的是旧版立方体，并希望免费更换成带对准孔的新版本，请联系技术支持。对准销可以压入匹配的安装孔中，也可以取出，以配合未钻孔的立方体使用。

小型笼式立方体，用于棱镜和分束器

?兼容30 mm笼式系统和SM1透镜套筒

?立方体可带四个SM1螺纹端口或者1到2个可移除旋转安装架

?安装转接件用于分束立方体

?额外的?1/2英寸旋转安装座可单独购买

?带安装配件的2英寸宽的30 mm笼式立方体也有提供

这些30 mm笼式立方体类似于装有光学元件的笼式立方体，用于将1英寸或25 mm棱镜和立方安装到30 mm笼式系统中。我们也提供用于5 mm、10 mm、12.7 mm或20 mm分束立方体的转接件。此外，带?1/2英寸旋转安装座的版本可以操控偏振光学元件，比如?1/2英寸波片。兼容立方体的?1/2英寸旋转安装座也可单独购买。此处出售的小型笼式立方体不含光学元件。

我们也提供多种固定式和旋转式安装平台，可以配合30 mm笼式立方体和笼式立方体组件使用。

小型30 mm笼式立方，用于棱镜和分光束立方

?兼容30 mm笼式系统和SM1透镜套管

?直接安装1英寸立方体和25 mm直角棱镜

?下面提供用于25 mm以下立方体的安装转接件

?四个SM1螺纹端口

?底座通过8-32 (M4)螺孔安装接杆

?3个棱镜挡块提供±20弧分精度

这些1.5英寸宽的笼式立方能够直接安装1英寸或25 mm方形光学元件，比如分束立方或者直角棱镜，如需安装5 mm、10 mm、12.7 mm或20 mm分束立方体，下面提供转接件。立方底座有一个8-32 (M4)螺纹孔可连接?1/2英寸接杆。用ER支杆和ERSCB笼杆转接件可以把两个立方连接起来。

使用压力板上的三个1.5 mm内六角螺丝可以把光学元件夹在立方体中(如右图所示)，如果需要，用户也可安装兼容的任何其它光学元件。光学元件必须平整对准底座的三个角。张力板不要拧地过紧，否则可能损伤光学元件。右图所示为装有五角棱镜的CCM1-4ER立方，外壳已拆下。

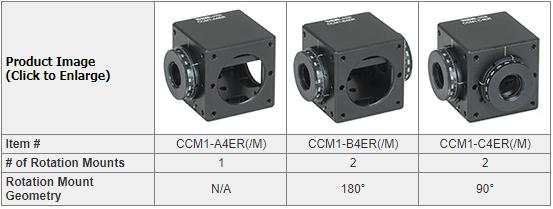

小型笼式立方体，带旋转安装座，用于棱镜和分束器

?与30 mm笼式系统和SM1透镜套管兼容

?1个或2个面上有可移除的?1/2英寸旋转安装座

?2个或3个SM1螺纹端口

?底座通过8-32(M4)螺孔安装接杆

?直接安装1英寸立方体或25 mm直角棱镜

?小于25 mm的分束立方可用相应的安装转接件

?3个棱镜挡块提供±20弧分精度

这些1.5英寸宽的空笼式立方体包含一或两个用于?1/2英寸波片的旋转安装座。夹具底座能够直接安装1英寸或25 mm方形光学元件，比如分束立方或者直角棱镜，如需安装5 mm、10 mm、12.7 mm或20 mm分束立方体，下面提供转接件。旋转安装座具有SM050.535"-40)螺纹，可用固位螺丝(0.035英寸六角)锁定。立方体每个包含旋转安装座的面上都刻有一条证示线。立方底座有一个8-32 (M4)螺纹孔可安装?1/2英寸接杆。

使用压力板上的三个1.5 mm内六角螺丝可以把光学元件夹在立方体中(如左图所示)，如果需要，用户也可安装兼容的任何其它光学元件。光学元件必须平整对准底座的三个角。压力板不要拧地过紧，否则可能损伤光学元件。左图所示为装有直角棱镜的CCM1-4ER立方，外壳已拆下。

和偏振分束立方体和半波片一起使用时，这些空的立方体非常适合构造可调分束器、可调衰减器或合束器。

其它和立方体兼容的?1/2英寸旋转安装座可单独购买。我们也提供使用立方体安装的可调分束器。使用ER杆和ERSCB笼杆转接件可以把两个立方连接起来。

分束器转接件，用于小型笼式立方

?笼式立方转接件用于上面的小型笼式立方体

?设计用于5 mm(0.2英寸)、10 mm(0.39英寸)、12.7 mm(0.5英寸)和20 mm(0.79英寸)分束立方体

?通光孔径大于面积的80%

?使通过立方体安装的光学元件处于30 mm笼式系统中心

这些立方体分束器转接件设计用于将Thorlabs分束立方体安装在上面销售的小型30 mm笼式立方中。BS5CAM、BS10CAM、BS127CAM和BS20CAM分别用于5 mm、10 mm、12.7 mm和20 mm分束立方体。每转接件都有一个入射面通光孔径，大于面积的80%，为光学元件提供稳定的支撑结构。

这些转接件都分上下两个组件，都有一个方形凹面用于安装特定尺寸的立方体。光学元件在凹面内对齐后，两个组件可合成整体，施加压力可将其固定，然后用于CCM1-4ER笼式立方体中。

连续旋转安装座，SM1螺纹，用于?1/2英寸光学元件

?安装最厚0.26英寸(6.5 mm)的?1/2英寸光学元件

?SM05(0.535"-40)内螺纹孔，兼容SM05透镜套管

?SM1(1.035"-40)外螺纹，用于安装SM1透镜套管或30 mm笼式立方

?附带一个SM05RR卡环

CRM05是可锁定的连续旋转安装座，用于安装?1/2英寸光学元件。安装座前面的刻度盘可360°旋转，使用固定螺丝锁定旋转位置。SM1(1.035"-40)外螺纹可将安装座直接拧入SM1内螺纹设备，比如SM1透镜套管或30 mm笼式立方体。中心孔径具有SM05(0.535"-40)螺纹，能够安装最厚0.26英寸(6.5 mm)的?1/2英寸(?12.7 mm)光学元件。光学元件通过附带的SM05RR卡环安装。安装座外围的两个卡槽兼容可调卡环扳手SPW801，可用来固定安装座。

CRM05的滚花边缘和分度为2°的360°激光刻度盘便于精确重复定位和角度调节。安装座周围有4条间隔相同的刻线，总有一条刻线易于读出。拧紧外缘上的0.035英寸六角固定螺丝可以锁定安装座的位置。

笼式立方连接件

?并排连接两个1.5英寸宽的笼式立方

?将一个1.5英寸宽的笼式立方连接到一个2英寸宽的笼式立方

?兼容全部CM1或CCM1系列笼式立方

CM1-CC立方体连接件可以将两个及以上的立方体按右图所示连接。这个连接件也可以用于连接1.5英寸宽的30 mm笼式立方(比如我们的CCM1-4ER)和2英寸宽的30 mm笼式立方。当前的CM1/CCM1系列笼式立方都兼容这个连接件，包括：空笼式立方(上面有)、空二向色镜笼式立方、已安装分束器和已安装转向镜。

两个安装在笼式立方体中的转向棱镜不能使用CM1-CC连接，因为此立方体的两个侧面上没有用于安装?6 mm笼杆的孔。

我们也提供W-CC，用来连接两个2英寸宽的30 mm笼式立方。

请注意，由于连接件上有对准销，因此要在立方体的SM1(1.035"-40)螺纹端口之间的面上钻孔。如果您有旧版立方体，并希望免费升级成带对准孔，请联系技术支持。此外，对准销可以压入匹配的安装孔中，也可以取出，以配合未钻孔的立方体使用。

笼式立方体，用于矩形光学元件

?安装最厚3 mm的矩形二向色滤光片或其它光学元件

?四个SM1(1.035"-40)螺纹端口用于安装发射和激发滤光片

?兼容30 mm笼式系统

CM1-DCH二向色滤光片立方体可以通过夹具安装最大36 mm宽、26 mm高和3 mm厚的矩形光学元件，比如二向色反射镜、分束镜、镀银反射镜或偏振带通滤光片。它的尺寸紧凑，相比其它滤光片笼式立方体降低了笼式组件之间的距离。立方体底部的两个平头内六角螺丝可用1.5 mm六角扳手松开，将底座和立方体外壳分开，以便操作内部的夹具。

发射和激发滤光片也可安装在短透镜套筒中，然后连上SM1螺纹端口，用于搭建完整的荧光成像滤光装置(更多信息请查看应用标签)。CM1-DCH立方体每个面上都有四个4-40的螺孔，可以集成到30 mm笼式系统中，并可通过一个8-32(M4)螺孔安装接杆。这些立方体也可用下面出售的CM1-CC笼式立方体连接器串联起来。笼式立方体也可利用我们的ERSCA支杆转接件与笼杆连接。

请注意：滤光片架底座上有一个修改过的FFM1滤光片支架安装座。标准FFM1与CM1-DCH不兼容。额外定制CM1-DCH底座可以联系技术支持。

所有的通过立方体安装的光学元件请查看已安装光学元件指南标签。
