785nm稳谱激光器Laser785-5HSO
785nm稳谱激光器Laser785-5HSO是中心波长在785nm，功率为500mW，为满足拉曼光谱测量应用的稳光谱激光器模块。该产品基于外腔式体光栅技术开发的，可提供光谱分析仪器所需的窄线宽、稳光谱和稳功率的激光输出。内置PD和TEC制冷模块使得该系列激光器模块具有良好的光谱特性和功率特性。 Laser785-5HSO激光器模块可提供多种输出模式，例如自由空间输出、光纤输出等。其输出接口为SMA905。可在此基础上，根据客户的需求提供“OEM定制服务”和“ODM二次开发服务”，并提供相应的。
?
特点
体积小巧： 激光器的整机尺寸： 80mm 65mm19mm，重量仅200g
高输出功率： 大450mW光纤输出能量，并可调功率
窄线宽： ＜0.1 nm
良好的热稳定性：<0.005 nm/°C

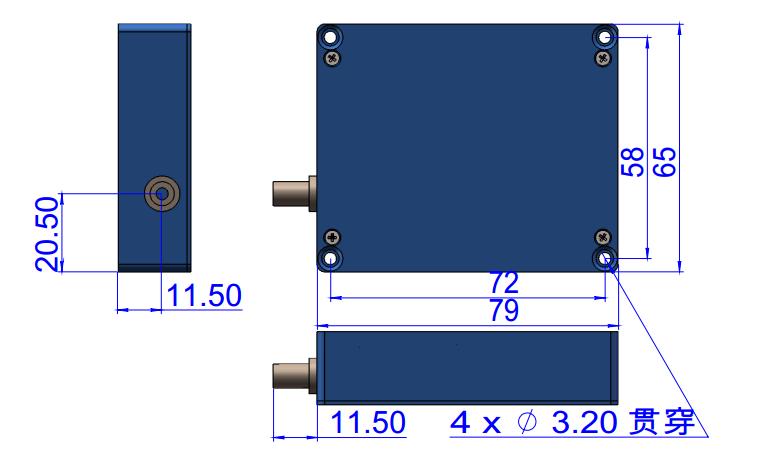

结构图
参数指标
物理参数 |
|
整机尺寸 |
79 × 65 ×19 mm |
整机重量 |
200g |
激光器参数 |
|
激光功率： |
0~500mW (可调)， 典型值@450mW(max) |
功率稳定性： |
＜2 % P-P (4hrs) |
输出方式： |
SMA905 |
寿命： |
10,000 hrs |
噪声： |
<1% RMS (10Hz～100MHz)? |
电源电压 |
5 V |
波长稳定性： |
0.1nm@0-40C |
灵敏度*性： |
<5%@0-40C |
峰值波长： |
785 nm ± 0.5 nm |
适配光纤： |
105 μm，0.22 N.A |
谱线宽度： |
＜0.1 nm |
光谱稳定(温度) ： |
<0.005 nm/°C（标准） |
环境参数 |
|
工作/储存温度 |
0 ~ 45℃ |
工作/储存湿度 |
5%-80% |
备注：
1.该系列激光器均可耦合如多模光纤，在激光器的前端有一个SMA输出口;
2.适配的光纤：105um 光纤
?
电路接口定义
?
序号 |
定义 |
描述 |
备注 |
1 |
Knob-3 |
接旋钮3号引脚 |
功率设置旋钮 |
2 |
IN set |
接旋钮2号引脚 |
|
3 |
Knob-1 |
接旋钮1号引脚 |
|
4 |
GND |
信号地 |
外部功率设置 |
5 |
EX set |
外部功率设置（<2.5VDC） |
|
6 |
GND |
信号地 |
LED显示 |
7 |
VCC |
信号电源 |
|
8 |
GND |
信号地 |
|
9 |
Monitor |
激光器功率监测 |
|
10 |
VCC |
信号电源 |
Enable功能 |
11 |
Enable |
Enable |
|
12 |
GND |
信号地 |
Interlock功能 |
13 |
Interlock |
? | Interlock |
14 |
GND |
电源地 |
5V直流电源 |
15 |
5VDC |
电源输入 |
备注：
3.Enable接VCC并且Interlock接GND激光器开始工作。
4.激光器功率设置模式通过内部电路板上P3跳线帽切换。
5.请注意，该规格产品中外部功率设置电压需严格控制在2.5V以内。
