仪器光源系列
DD型氘灯
氘灯在190nm到400nm之间的光谱线具有能量稳定、连续性好等特性,是紫外分光光度计、 原子吸收、液相色谱仪较为理想的紫外光源。
DD2.5/DD10型的氘灯是玉宇公司DD型氘灯系列中最为基础的型号。该系列氘灯采用透 紫石英作为灯的外壳，是一般紫外分光光度计等分析仪器常用的紫外光源。
DD2.5T/DD10T型氘灯具有两个特点:
1、发光区采用了紫外线透过率很高的复合石英，从而使该系列氘灯具有更高的能量。
2、灯外壳采用了无臭氧石英，防止紫外线(特别是对人体皮肤有很大伤害的UVA)从发光区 四周散逸，并且减少了臭氧的产生。
DD2.5TZ/DD10TZ型氘灯是根据客户的要求在氘灯上安装有一个特制的底座。客户在使 用时，只需在相应的基座上固定好氘灯底座，就能得到要求的光中心高度，而不需要再进行 任何额外的调节。安装方便、维护简单，所以该系列氘灯是仪器生产单位的首/选。
| 型号 | 总长(mm) | 光中心高度(mm) | 外径(mm) | 触发电压(V) | 灯管电压DC(V) | 灯管电流DC(mA) |
| DD2.5 | 80 | 45-48 | 30 | ≥350 | 60~90 | 300 |
| D2.5D | 70 | 40-42 | 28 | ≥350 | 60-90 | 300 |
| DD10 | 80 | 45-48 | 30 | ≥350 | 60~90 | 300 |
| DD10D | 70 | 40-42 | 28 | ≥350 | 60-90 | 300 |
| 型号 | 灯丝参数 | 保证寿命(H) | ||||
| 预热状态 | 工作状态 | |||||
| 电压(V) | 电流(A) | 时间(S) | 电压(V) | 电流(A) | ||
| DD2.5 | 2.5 | 4 | 10-60 | 0~1 | 0-1.8 | 1000 |
| D2.5D | 2.5 | 4 | 10-60 | 0-1 | 0-1.8 | 1000 |
| DD10 | 10 | 1 | 10-60 | 0-6 | 0-0.6 | 1000 |
| DD10D | 10 | 1 | 10~60 | 0-6 | 0-0.6 | 1000 |
h=光中心高度 灯的发光孔到灯底边的垂直高度。
W =灯管外径
L=灯的总长 包括顶端烧结的排气孔长度。
仪器光源系列
DD型氘灯
| 型号 | 总长(mm) | 光中心高度(mm) | 外径(mm) | 触发电压(V) | 灯管电压DC(V) | 灯管电流DC(mA) |
| DD2.5T30 | 80 | 48 | 30 | ≥350 | 60-90 | 300 |
| DD2.5TD30 | 70 | 40 | 30 | ≥350 | 60-90 | 300 |
| DD2.5TD28 | 70 | 40 | 28 | ≥350 | 60-90 | 300 |
| DD10T30 | 80 | 48 | 30 | ≥350 | 60-90 | 300 |
| DD10TD30 | 70 | 40 | 30 | ≥350 | 60-90 | 300 |
| DD10TD28 | 70 | 40 | 28 | ≥350 | 60-90 | 300 |
| 型号 | 灯丝参数 | 保证寿命(H) | ||||
| 预热状态 | 工作状态 | |||||
| 电压(V) | 电流(A) | 时间(s) | 电压(V) | 电流(A) | ||
| DD2.5T30 | 2.5 | 4 | 10-60 | 0-1 | 0-1.8 | 1000 |
| DD2.5TD30 | 2.5 | 4 | 10-60 | 0-1 | 0-1.8 | 1000 |
| DD2.5TD28 | 2.5 | 4 | 10~60 | 0~1 | 0-1.8 | 1000 |
| DD10T30 | 10 | 1 | 10-60 | 0-6 | 0~0.6 | 1000 |
| DD10TD30 | 10 | 1 | 10-60 | 0-6 | 0-0.6 | 1000 |
| DD10TD28 | 10 | 1 | 10-60 | 0-6 | 0-0.6 | 1000 |
h=光中心高度 灯的发光孔到灯底边的垂直高度。
W =灯管外径
L=灯的总长 包括顶端烧结的排气孔长度。
| 型号 | 图号 | 总长(mm) | 光中心高度(mm) | 外径(mm) | 触发电压(V) | 灯管电压DC(V) | 灯管电流DC(mA) |
| DD2.5TZ30 | 1 | 70 | 30-50 | 30 | ≥350 | 60-90 | 300 |
| DD2.5TZ28 | 1 | 70 | 38-42 | 28 | ≥350 | 60-90 | 300 |
| DD2.5TB | 3 | 80 | 50 | 28 | ≥350 | 60-90 | 300 |
| DD 2.5TCZ | 1 | 70 | 40 | 30 | ≥350 | 60-90 | 300 |
| DD2.5Z30 | 2 | 80 | 22-50 | 30 | ≥350 | 60-90 | 300 |
| DD10TZ30 | 1 | 70 | 38~50 | 30 | ≥350 | 60-90 | 300 |
| DD10TZ28 | 1 | 70 | 38-42 | 28 | ≥350 | 60-90 | 300 |
| DD10TB | 3 | 80 | 50 | 28 | ≥350 | 60-90 | 300 |
| DD10Z30 | 2 | 80 | 22-50 | 30 | ≥350 | 60-90 | 300 |
| 型号 | 图号 | 总长(mm) | 光中心高度(mm) | 外径(mm) | 触发电压(V) | 灯管电压DC(V) | 灯管电流DC(mA) |
| DD2.5TZ30 | 1 | 70 | 30-50 | 30 | ≥350 | 60-90 | 300 |
| DD2.5TZ28 | 1 | 70 | 38-42 | 28 | ≥350 | 60-90 | 300 |
| DD2.5TB | 3 | 80 | 50 | 28 | ≥350 | 60-90 | 300 |
| DD 2.5TCZ | 1 | 70 | 40 | 30 | ≥350 | 60-90 | 300 |
| DD2.5Z30 | 2 | 80 | 22-50 | 30 | ≥350 | 60-90 | 300 |
| DD10TZ30 | 1 | 70 | 38~50 | 30 | ≥350 | 60-90 | 300 |
| DD10TZ28 | 1 | 70 | 38-42 | 28 | ≥350 | 60-90 | 300 |
| DD10TB | 3 | 80 | 50 | 28 | ≥350 | 60-90 | 300 |
| DD10Z30 | 2 | 80 | 22-50 | 30 | ≥350 | 60-90 | 300 |

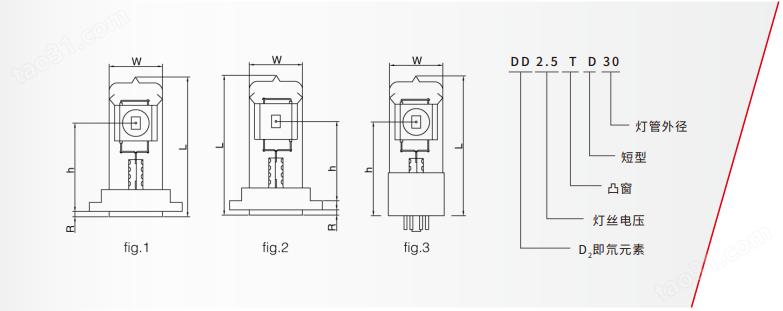

h=光中心高度 灯的发光孔到金属座底边的垂直高度。
W =灯管外径 L=灯的总长 包括灯顶端烧结的排孔长度。
R=从金属座底部露出的氘灯部分高度
※注：我们可以根据客户的要求定制氘灯

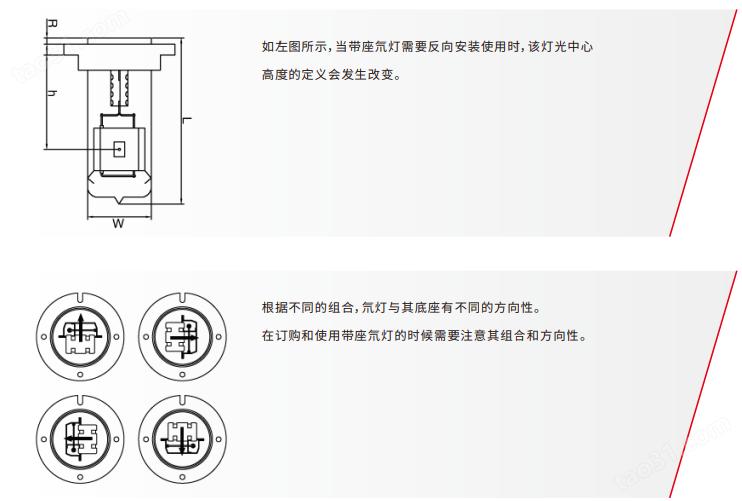

注意事项

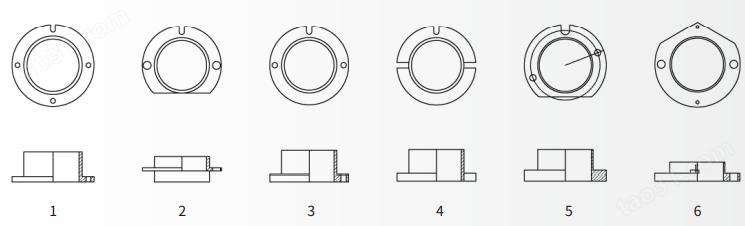

常用底座
光谱灯
辉光放电型
该系列光谱灯属冷阴极型辉光放电灯。灯内充有与该灯型号相应的高纯度气体。
当灯管在高压激发、起辉后能辐射出该气体的特征谱线。由于这些谱线具有半宽度狭小、轮廓清晰、单色性好等特征，因此是折射仪、干涉仪等光学仪器中的首/选光源，同时在光谱科研、教育等领域也有着广泛的应用。
弧光放电型
该系列光谱灯是交流型(220V，110V )弧光放电型气体放电灯。在灯管稳定工作时能辐射出某特定元素(充入灯内的稀有气体或金属元素)的特征光谱，并具有纯净的线光谱，单色性极/好。光谱灯的结构有内胆和外壳组成，根据用户对不同波段的要求，内胆和外壳可采用不同材料制作。若使用在280nm以下波长时，该灯的内胆和外壳需用石英材料制作。由于该系列的光谱灯具有清晰的线光谱特性，故其在医药、环保、教育等领域的科研实验中得到广泛应用。

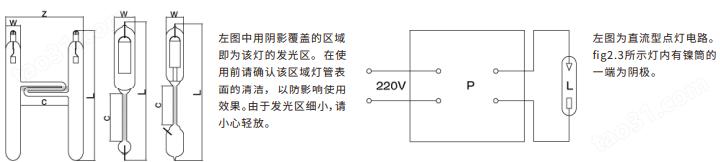

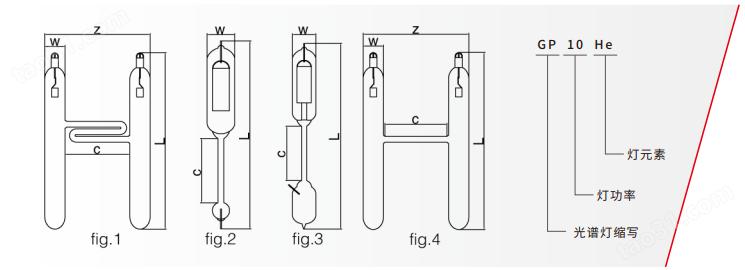

| 型号 | 外形尺寸(mm) | 启辉电压(V) | 工作电流(Ma) | 图号 | |||
| L | W | Z | C | ||||
| GP15H-AC | 210 | 25 | 130 | 55 | 8000 | 15 | 1 |
| GP10He-AC | 130 | 15 | 95 | 60 | 5000 | 10 | 4 |
| GP10Hg | 154 | 28.5 | 75 | 专用电源 | 10 | 2 | |
| GP10He | 220 | 28 | 75 | 专用电源 | 10 | 2 | |
| GP10H | 230 | 28 | 65 | 专用电源 | 10 | 3 | |
| GP10Ne | 220 | 28 | 75 | 专用电源 | 10 | 2 | |
| GP10N | 220 | 28 | 75 | 专用电源 | 10 | 2 | |
| 型号 | 备注 | 主谱线(nm) |
| GP15H-AC | 交流 | 434、486、656 |
| GP10He-AC | 交流 | 588、668、707 |
| GP10Hg | 直流 | 365、404、435、546、579 |
| GP10He | 直流 | 588、668、707 |
| GP10H | 直流 | 434、486、656、541、583、583、603、607、614、616、622、627、633、638、640 |
| GP10Ne | 直流 | 650、693、703、717、725、887 |
| GP10N | 直流 | 220 |

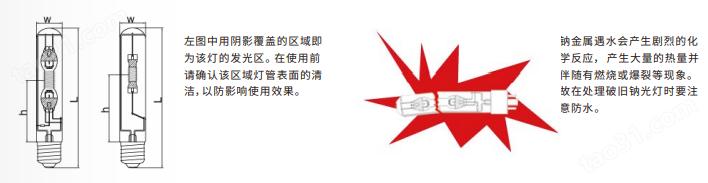

h=发光区中心高度
W =灯管外径
L=灯的总长
注意事项

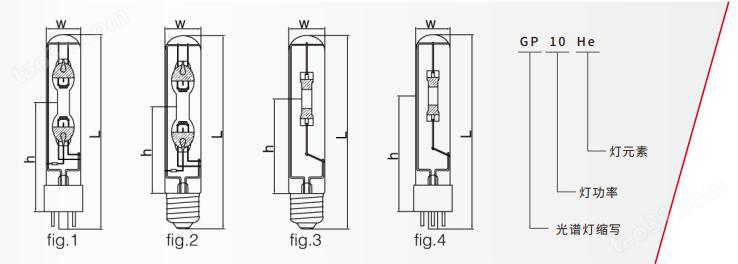

| 型号 | 外形尺寸(mm) | 启辉电压(V) | 工作电流(mA) | 图号 | ||
| L | W | h | ||||
| GP20Cd | 150、160 | 28.5 | 75、90 | 18 | 1.1 | 3、4 |
| GP80He | 150、160 | 28.5 | 75、90 | 80 | 1 | 1、2 |
| GP20Hg | 150、160 | 28.5 | 75、90 | 15 | 1.2 | 1、2 |
| GP20Na | 150、160 | 28.5 | 75、90 | 15 | 1.2 | 1、2 |
| GP30Ne | 150、160 | 28.5 | 75、90 | 26 | 1.1 | 1.2 |
| GP15Zn | 150、160 | 28.5 | 75、90 | 15 | 1.2 | 3、4 |
| GP30Cd-Hg | 150、160 | 28.5 | 75、90 | 25 | 1.1 | 3.4 |
| GP20Zn-Hg | 150、160 | 28.5 | 75、90 | 15 | 1.2 | 3、4 |

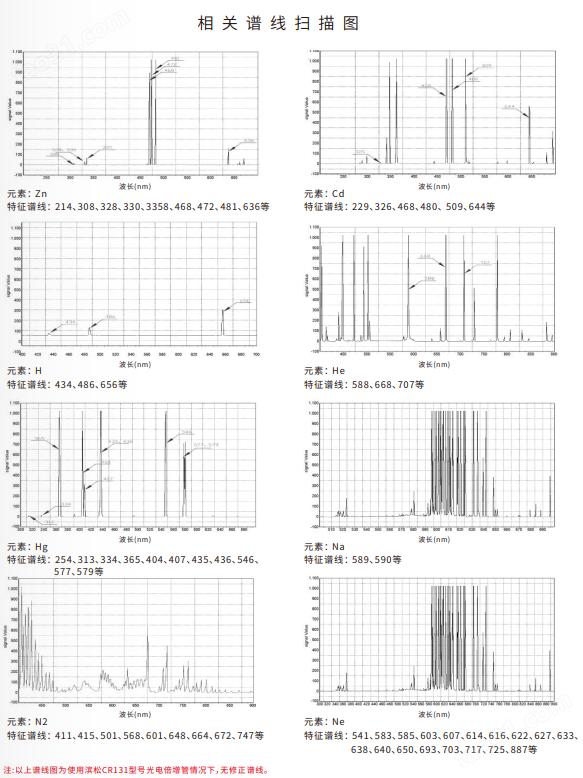

| 型号 | 外壳材料 | 主谱线(nm) |
| GP20Cd | 石英 | 229、326、468、480、509、644 |
| 玻璃 | 326、465、480、509、644 | |
| GP80He | 玻璃 | 588、668、707 |
| GP20Hg | 玻璃 | 254、313、334、365、404、407、435、436、546、577、579 |
| GP20Na | 玻璃 | 589、590 |
| GP30Ne | 玻璃 | 638、640、651、660、668 |
| GP15Zn | 石英 | 214、308、328、330、335、468、472、481、636 |
| 玻璃 | 308、328、330、335、468、472、481、636 | |
| GP30Cd-Hg | 石英 | 具有Cd和Hg两种元素从紫外到可见区所有特征谱线 |
| 玻璃 | 具有Cd和Hg两种元素可见区所有特征谱线 | |
| GP20Zn-Hg | 石英 | 具有Zn和Hg两种元素从紫外到可见区所有特征谱线 |
| 玻璃 | 具有Zn和Hg两种元素可见区所有特征谱线 |
h=发光区中心高度
W =灯管外径
L=灯的总长
注意事项

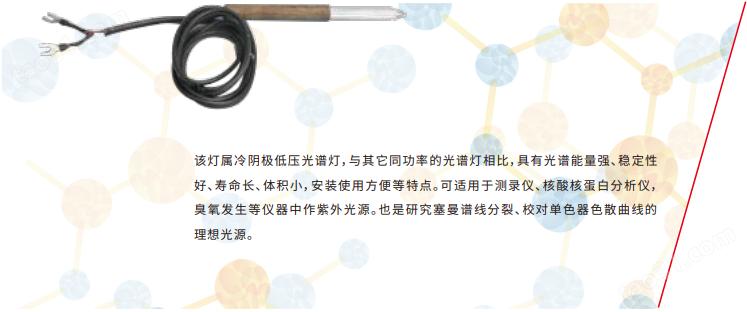

笔形光谱灯
灯的主要几何尺寸
| 灯管型号 | 灯管总长L1(mm) | 发光区 长度 L2(mm) | 发光区 外径 φ1(mm) | 笔杆最大 外径 φ2(mm) | 导线长度 (mm) | 备 注 |
| Gp3Hg | 120 | 50 | 6.5 | 10 | 1200 | 话筒线或聚四氟乙烯线 |
灯的主要参数
具有明显的253.7nm、365nm、404.7nm、 435.8nm、546.1nm、577.9nm等汞的特性 谱线
该灯配用专用漏磁变压器，其空载电压1500V，短路电 流10mA，也可用振荡电源或直流电源点灯，电流的范?围4~ 15mA。
主要事项：
该灯工作时辐射出较强的253.7nm等多条紫外线,故操作者必需在戴防护眼镜的情况下才能直视灯光。
应该经常保持灯管发光区的清洁，发现有污渍应及时用酒精或丙酮擦洗干净，以免影响灯管的透紫率。
为了保证灯有良好的工作性能，故要求配用的电源应具有良好的稳定性。
空心阴极灯
该灯外形似瓶形或直筒形，属冷阴极辉光放电灯，由于其阴极加工成空心圆柱形状，放电时产生空心阴极效应，侃 阴极元素的辐射强度比普通的冷阴极灯高数倍，为此称空心阴极灯。该灯具有元素特征谱线强，谱线的半宽度狭, 辐射强度稳定等特点，是目前原子吸收分光光度计、原子荧光分光光度计配套的较为理想的光源。
灯管型号
KY-Ca? ?KY-Cu? ?KY-Ni? ?KY-Mg? ?KY-Zn
KY-AI? ?KY-Ba? ?KY-Bi? ?KY-Co? ?KY-Cr? ?KY-Fe? ?KY-In? ?KY-K? ?KY-Li? ?KY-Mn? ?KY-Mo? ?KY-Na? ?KY-Pb? ?KY-Sb KY-Sn? ?KY-Sm? ?KY-Ti? ?KY-W
KY-Ag? ?KY-B? ?KY-Cd? ?KY-Co? ?KY-Eu? ?KY-Ga? ?KY-Ge? ?KY-Hg? ?KY-La? ?KY-Nb? ?KY-Pd? ?KY-Pr? ?KY-Si? ?KY-Ta? ?KY-TI? ?KY-V? ?KY-Zr
KY-AS? ?KY-Au? ?KY-Be? ?KY-Lu? ?KY-P? ?KY-Pt? ?KY-Re? ?KY-Tb? ?KY-Te? ?KY-Sr? ?KY-Y? ?KY-Yb
KY-Cs? ?KY-D2? ?KY-Rb? ?KY-Rh? ?KY-Se

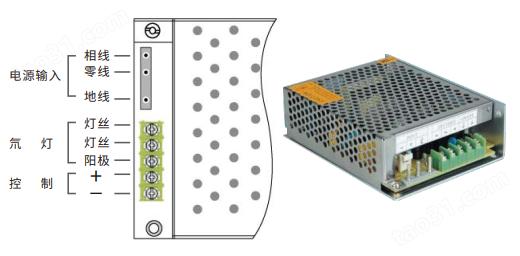

氘灯开关电源
相比于传统的线性电源，该系列氘灯开关电源取消了笨重、低效的工频变压器,采用高频方式工作，集灯丝预热、高压触发和 恒流控制于一体。具有体积小、份量轻、效率高等特点，其最大的优点是适用于国际民用电源，在AC85~ 265V范围内的任何 电压下都能正常点灯工作，并保证紫外光谱的稳定性。该电源还配有隔离的控制端口，外来控制信号(如CPU或手动)可以方?便地开、关氘灯。
该型氘灯开关电源采用了专业化的设计，其电磁传导干扰达到A/级水平，减少了对仪器电路的干扰影响。
该系列氘灯开关电源分A、B两种型号，A型适用于灯丝电压为2.5V的氘灯，B型适用于灯丝电压为10V的氘灯。
环境要求:
使用环境:?温度0-40C?相对湿度40C(20-90)% RH?气压力86- 106 KP
贮存环境:?温度-40-70C?相对湿度50°C 90% RH?大气压力86- 106 KPa
电路的连接:
| A型电源 | B型电源 | ||
| 输入电压： | AC85~265V | 输入电压： | AC85~265V |
| 最大输入电流： | 0.5A | 最大输入电流： | 0.5A |
| 灯丝电压： | 预热时：DC2.5V | 灯丝电压： | 预热时：DC10V |
| 点亮后：OV | 点亮后：DC6~7V | ||
| 最高阳极电压： | 预热时：DC125V | 最高阳极电压： | 预热时：DC125V |
| 点亮后：DC80V | 点亮后：DC80V | ||
| 阳极电流： | 300mA | 阳极电流： | 300mA |
| 恒流精度： | 0.05%o(开机1h后 | 恒流精度： | 0.05%o(开机1h后) |
| 最小触发电压： | DC400V | 最小触发电压： | DC400V |
| 耐压： | AC1500V/1min | 耐压： | AC1500V/1min |
| 关灯信号： | 3-12V/1mA | 关灯信号： | 3-12V/1mA |
| 体积： | 130x99x40mm | 体积： | 130x99x40mm |
| 重量： | 0.4kg | 重量： | 0.4kg |
