用于二极管，气体和固态激光器370-2300nm 激光束耦合器60SMS -
这种光学机械设备集成了精密光学元件和机械微调元件，可将准直激光束有效耦合到MFD>2μm的单模光纤中。 该系列涵盖15种不同的耦合焦距和众多增透膜，每种覆盖300-1000 nm。 APC光纤连接器的倾斜光纤耦合轴防止后向反射进入光路。 性能特点 ?适用于单模或PM光纤光缆 ?倾斜或同轴耦合轴 ?集成倾斜和聚焦调整 ?可选择21种不同的耦合透镜，部分为消色差或复消色差透镜 ?通过圆形V型槽与紧密配合的气缸确保偏振轴的灵敏对准 ?各种光纤连接器，适用于FC，ST型光纤连接器或带DIN-AVIO连接器的外部应用，每个都带有倾斜或同轴耦合轴。 F-SMA型连接器可提供0° - ，5° - 或8° - 抛光，例如 适用于SMA-905大功率连接器 ?镍银，钢或非磁性钛 ?用于倾斜调节锁定螺钉的硬质合金轴承可确保焦点位置的灵敏，可重复，横向设置 ?额外的平头螺钉可锁定光纤套圈，防止任何位移或旋转 ?适用于各种激光类型和许多光学平台系统的适配器 材料选择：镍锡，钛和钢 标准激光束耦合器由镍银制成，热膨胀系数约为19.5×10-6 / K，并且已证明非常稳定。?Sch?fter+ Kirchhoff现在为激光光束耦合器60SMS提供一系列材料，并具有以下附加功能： 镍银激光束耦合器（标准）
订购代码示例：60SMS-1-4-M5-33

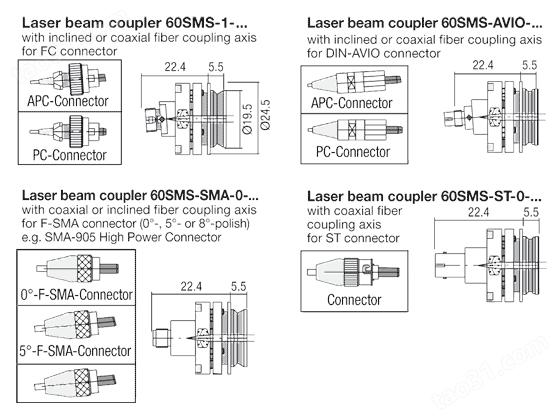

钢制激光束耦合器60SMS- ... -SS具有以下附加功能： 低膨胀系数（类似于光学玻璃） 高指向稳定性 订购代码示例：60SMS-1-4-M5-33-SS 钛激光光束耦合器60SMS- ... -TI具有以下附加功能： 低膨胀系数（类似于光学玻璃） 非磁性（相对材料渗透率接近1） 重量轻 高指向性 订购代码示例：60SMS-1-4-M5-33-TI 尺寸

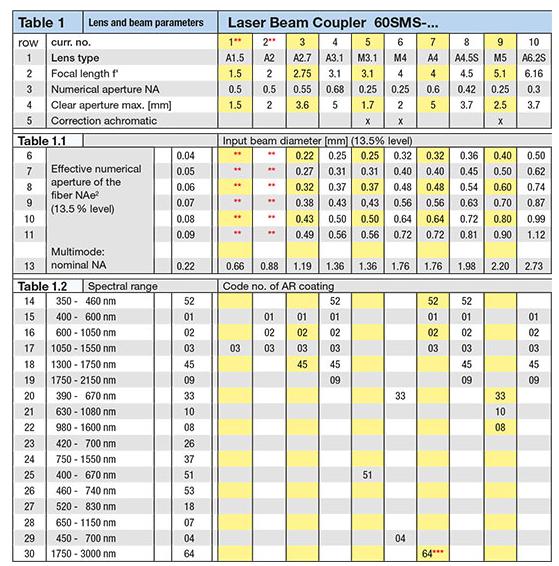

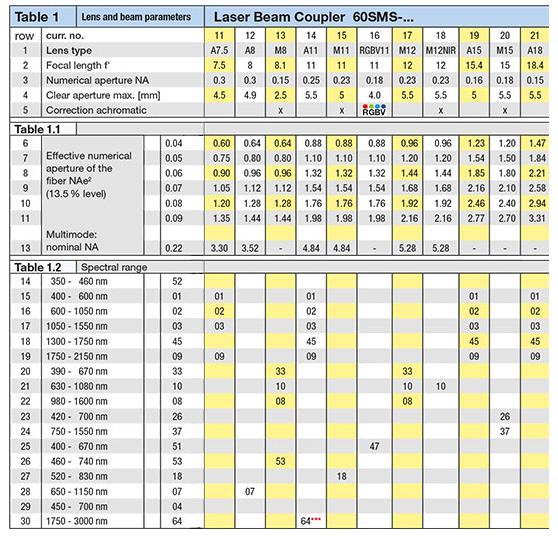

技术数据：

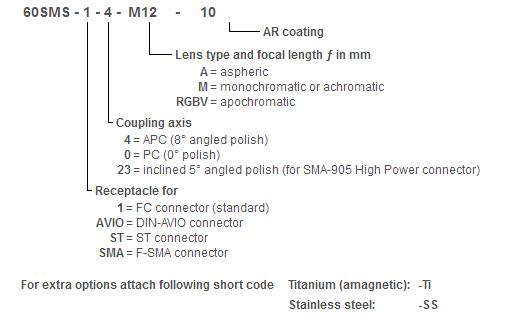

订单编号:
装配和调整工具
调整工具 1偏心键 订购代码60EX-4（焦距<12 mm） 订购代码60EX-5（焦距≥12mm） 2螺丝刀1.2 mm订购代码9D-12 3六角螺丝刀SW 1.5 mm订购代码50HD-15 其他调整工具
激光束耦合器适配器60SMS
适配器订单编号60A19.5-F
适配器
适配器
适配器
辐板
适配器RGBV激光光束耦合器订单编号：
基础配件：激光束耦合器选择镜头焦距
数值孔径NA 光学系统的数值孔径（NA）由其通光孔径确定。 单模光纤的NA以5％的水平给出，耦合光学系统的NA必须大于光纤的声明NA。 |
