超系列二向色滤光片

ALLUXA 产品线

超系列二向色滤光片

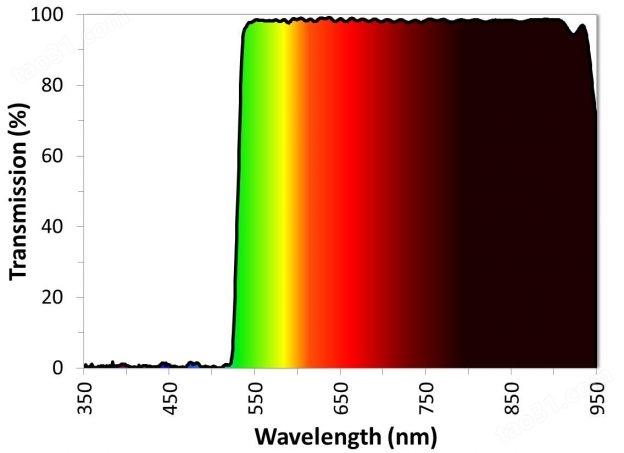

图 1. 用于荧光显微镜应用的超陡峭、高透射长通二向色分束器。

ULTRA 系列薄膜二向色滤光片的陡峭边缘、最大透射率和最大反射率都转化为最小的光强度损失和优良的仪器性能。 每个 ULTRA 系列二向色滤光片、多向色滤光片、二向色分束器或光束组合器都具有抗激光损伤的能力，并且可以设计为在任何角度工作。 所有这些都非常适用于荧光显微镜、流式细胞术和拉曼光谱等应用。

ULTRA 系列多向色滤光片采用梳状设计，多个透射带被多个反射带分隔开。 在荧光应用中，这允许来自几个不同荧光团的发射光同时被引导到检测器，而激发光被引导到样品。

图 2. ULTRA 系列多色分束器具有 5 个透射带，所有透射带都被反射带分开。

根据系统的波长范围和要求，ULTRA 系列二向色或多向色滤光片可以定制设计以满足以下一项或多项具有挑战性的规格：

?高达 99% 的透射率

?高达 99.5% 的反射率

?从紫外到中红外的边缘波长

?公差小至边缘波长的 ± 0.5%

?从 10% T 到 90% T 的边缘跃迁高达边缘波长的 1%

?在 632.8 nm 处测量的 TWE 低至 0.01 波 RMS/英寸

用于成像和激光应用的超平坦二向色滤光片

图 3. 使用 Alluxa 的低应力工艺制造的超扁平、0.5 毫米厚的二向色滤光片。

所有 ULTRA 系列二向色和多向色滤光片都可以定制为超平坦，以最大限度地减少失真并在成像和基于激光的荧光系统中保持最佳性能。 将超平坦二向色镜集成到这些系统中将产生清晰的图像、最小的焦点偏移和目标分子的准确量化。 在 632.8 nm 处测量时，可以定制定的超平坦二向色滤光片，其平坦度优于 0.1 波 PV/英寸。

创新薄膜镀膜工艺的质量和一致性

Alluxa 薄膜光学干涉滤光片和介质镜均采用我们的 SIRRUS? 等离子体沉积工艺在我们团队设计和制造的设备上进行硬镀膜。 这使我们能够在多次不同的镀膜运行中可靠地重复生产相同的高性能二向色滤光片，从而转化为您所有系统的一致性能。

ALLUXA 光学滤光片目录

二向色分光镜

高性能二向色滤光片和多向色滤光片。

这些硬镀膜二向色滤光片设计有由陡峭边缘分隔的高透射和高反射区域。 单边长通二向色镜和多向色镜均可用，并且均具有低透射波前误差 (TWE)。 它们是荧光显微镜和各种其他应用的理想选择。

二向色分束器，多边缘

402_502 ULTRA 双波段二向色分光镜

尺寸：25.2x35.6 毫米滤光片厚度：1.05 毫米

二向色分束器，单边缘

409长通二向色分光镜

尺寸：25.2x35.6 毫米滤光片厚度：1.05 毫米

二向色分束器，多边缘

409_496_567_655 ULTRA 四波段二向色分光镜

尺寸：25.2x 35.6 毫米滤光片厚度：1.05 毫米

二向色分束器，多边缘

411_505_582_669_763 ULTRA 五波段二向色分光镜

尺寸：25.2x35.6 毫米滤光片厚度：1.05 毫米

二向色分束器，多边缘

437_514_603 ULTRA 三波段二向色分光镜

尺寸：25.2x35.6 毫米滤光片厚度：1.05 毫米

二向色分束器，单边缘

454 ULTRA Longpass 二向色分光镜

尺寸：25.2x35.6 毫米滤光片厚度：1.05 毫米

二向色分束器，多边缘

458_532_597 ULTRA 三波段二向色分光镜

尺寸：25.2x35.6 毫米滤光片厚度：1.05 毫米

二向色分束器，多边缘

491_574 ULTRA 双波段二向色分光镜

尺寸：25.2x35.6 毫米滤光片厚度：1.05 毫米

二向色分束器，单边缘

494 ULTRA Longpass 二向色分光镜

尺寸：25.2x35.6 毫米滤光片厚度：1.05 毫米

二向色分束器，多边缘

498_653 ULTRA 双波段二向色分光镜

尺寸：25.2x35.6 毫米滤光片厚度：1.05 毫米

二向色分束器，多边缘

499_654 ULTRA 双波段二向色分光镜

尺寸：25.2x35.6 毫米滤光片厚度：1.05 毫米

二向色分束器，单边缘

500 ULTRA Longpass 二向色分光镜

尺寸：25.2x35.6 毫米滤光片厚度：1.05 毫米

二向色分束器，多边缘

501_591 双波段二向色分光镜

尺寸：25.2x35.6 毫米滤光片厚度：1.05 毫米

二向色分束器，多边缘

504_605 ULTRA 双波段二向色分光镜

尺寸：25.2x35.6 毫米滤光片厚度：1.05 毫米

二向色分束器，单边缘

505 ULTRA Longpass 二向色分光镜

尺寸：25.2x35.6 毫米滤光片厚度：1.05 毫米

二向色分束器，单边缘

507.5 长通二向色分光镜

尺寸：25.2x35.6 毫米滤光片厚度：1.05 毫米

二向色分束器，单边缘

517 ULTRA Longpass 二向色分光镜

尺寸：25.2x35.6 毫米滤光片厚度：1.05 毫米

二向色分束器，单边缘

520长通二向色分光镜

尺寸：25.2x35.6 毫米滤光片厚度：1.05 毫米

二向色分束器，多边缘

520_590 ULTRA 双波段二向色分光镜

尺寸：25.4x35.9 毫米滤光片厚度：1.05 毫米

二向色分束器，单边缘

537 ULTRA Longpass 二向色分光镜

尺寸：25.2x35.6 毫米滤光片厚度：1.05 毫米

二向色分束器，单边缘

543 ULTRA Longpass 二向色分光镜

尺寸：25.2x35.6 毫米滤光片厚度：1.05 毫米

二向色分束器，单边缘

550长通二向色分光镜

尺寸：25.2x35.6 毫米滤光片厚度：1.05 毫米

二向色分束器，多边缘

558_658 ULTRA 双波段二向色分光镜

尺寸：25.2x35.6 毫米滤光片厚度：1.05 毫米

二向色分束器，单边缘

559 ULTRA Longpass 二向色分光镜

尺寸：25.2x35.6 毫米滤光片厚度：1.05 毫米

二向色分束器，单边缘

560 ULTRA Longpass 二向色分光镜

尺寸：25.2x35.6 毫米滤光片厚度：1.05 毫米

二向色分束器，单边缘

581 ULTRA Longpass 二向色分光镜

尺寸：25.2x35.6 毫米滤光片厚度：1.05 毫米

二向色分束器，单边缘

589 ULTRA Longpass 二向色分光镜

尺寸：25.2x35.6 毫米滤光片厚度：1.05 毫米

二向色分束器，单边缘

597长通二向色分光镜

尺寸：25.2x35.6 毫米滤光片厚度：1.05 毫米

二向色分束器，单边缘

604长通二向色分光镜

尺寸：25.2x35.6 毫米滤光片厚度：1.05 毫米

二向色分束器，单边缘

642长通二向色分光镜

尺寸：25.2x35.6 毫米滤光片厚度：1.05 毫米

二向色分束器，单边缘

655 ULTRA Longpass 二向色分光镜

尺寸：25.2x35.6 毫米滤光片厚度：1.05 毫米

二向色分束器，单边缘

681 ULTRA Longpass 二向色分光镜

尺寸：25.2x35.6 毫米滤光片厚度：1.05 毫米

二向色分束器，单边缘

695 ULTRA Longpass 二向色分光镜

尺寸：25.2x35.6 毫米滤光片厚度：1.05 毫米

二向色分束器，单边缘

766 ULTRA Longpass 二向色分光镜

尺寸：25.2x35.6 毫米滤光片厚度：1.05 毫米
