Shimadzu衍射光栅

平面闪耀全息光栅

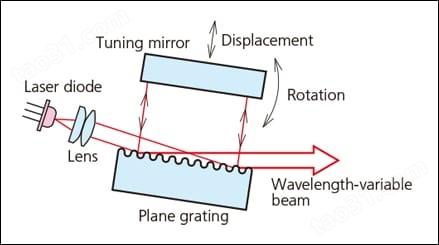

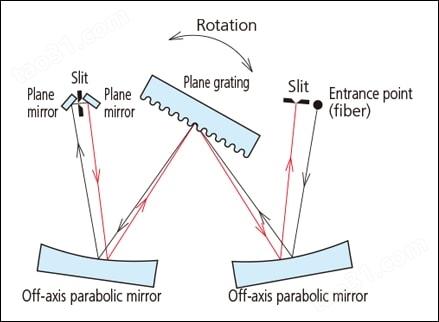

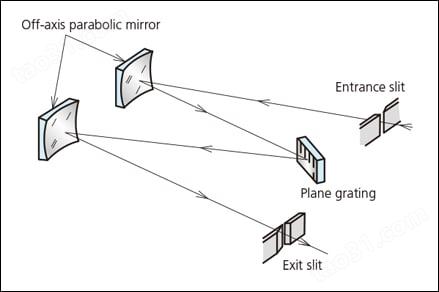

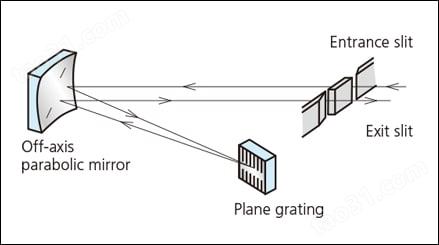

标准平面闪耀全息光栅

$Diffraction Gratings$

特点

1、光栅槽是通过全息曝光方法形成的，其中应用了双激光束干涉技术。这种全息方法降低了机械刻划光栅中常见的刻槽周期误差，保证了低杂散光光栅的制作。

2、闪耀角由离子束刻蚀技术形成，容易制作各种角度（闪耀波长）的闪耀全息光栅。

3、高凹槽密度和高分辨率光栅可以很容易地制造，并且价格具有竞争力。

平面光栅形状

标准规格

光栅规格	等距直槽仿形切削*1
基底材料	钠玻璃
尺寸公差 *2 矩形基底的宽度（W）和高度（H）圆形基底直径（Φ）厚度 (T)	±0.2mm 0/0.2mm ±0.5mm
有效面积	总面积减去周边2mm长条
凹槽密度公差	±0.5?凹槽/mm
闪耀波长下的相对衍射效率?λ(Litt)*3	55% min.
衍射波前精度(λ=632.8nm,?一级光)	往里2λ
镀膜（真空蒸镀）	铝(A?)
光洁度	80-50 (符合MIL-O-13830A)

外观和规格如有变更，恕不另行通知。

确保防止冷凝，因为这会导致光学特性的显著恶化。

平面闪耀全息光栅：标准项目

岛津标准平面闪耀全息光栅的型号由代表凹槽密度、闪耀波长和尺寸的代码编号组成。

订购时，使用列表1中给出的代码指ding型号（用于凹槽密度和闪耀波长，尺寸）

（*请将尺寸的代码数字放在代码数字的三个方格中。）

代码编号示例

例1：槽密度为900槽/mm、闪耀波长为400nm、尺寸为40（W）×40（H）×10（T）的光栅的代号为090-040-401。

例2：沟槽密度为1，200个沟槽/mm、闪耀波长为250nm、尺寸为50（Φ）x10（T）的光栅的代号为120-025-509。

表1标准项目代码编号

沟槽密度[凹槽/mm]	代码A	闪耀波长 λB(Litt) [nm]	代码B	代码编号^*1
100	010	1000	100	010-100-□□□
		1200	120	010-120-□□□
		2400	240	010-240-□□□
120	012	1000	100	012-100-□□□
		1800	180	012-180-□□□
150	015	1200	120	015-120-□□□
		2000	200	015-200-□□□
200	020	300	030	020-030-□□□
		400	040	020-040-□□□
		600	060	020-060-□□□
		800	080	020-080-□□□
		1200	120	020-120-□□□
		1500	150	020-150-□□□
		2000	200	020-200-□□□
		2200	220	020-220-□□□
300	030	200	030	030-020-□□□
		250	025	030-025-□□□
		300	030	030-030-□□□
		400	040	030-040-□□□
		500	050	030-050-□□□
		600	060	030-060-□□□
		800	080	030-080-□□□
		1000	100	030-100-□□□
		1200	120	030-120-□□□
		1500	150	030-150-□□□
500	050	300	030	050-030-□□□
600	060	200	020	060-020-□□□
		250	025	060-025-□□□
		300	030	060-030-□□□
		500	050	060-050-□□□
		600	060	060-060-□□□
		800	080	060-080-□□□
		1000	100	060-100-□□□
		1200	120	060-120-□□□
		1500	150	060-150-□□□
900	090	200	020	090-020-□□□
		300	030	090-030-□□□
		400	040	090-040-□□□
		500	050	090-050-□□□
		600	060	090-060-□□□
		800	080	090-080-□□□
		1000	100	090-100-□□□
1200	120	200	020	120-020-□□□
		250	025	120-025-□□□
		300	030	120-030-□□□
		400	040	120-040-□□□
		500	050	120-050-□□□
		600	060	120-060-□□□
		800	080	120-080-□□□
1600	160	200	020	160-020-□□□
		250	025	160-025-□□□
		300	030	160-030-□□□
		400	040	160-040-□□□
		500	050	160-050-□□□
		600	060	160-060-□□□
1800	180	200	020	180-020-□□□
		250	025	180-025-□□□
		300	030	180-030-□□□
		400	040	180-040-□□□
		500	050	180-050-□□□
2400	240	200	020	240-020-□□□
		250	025	240-025-□□□
		300	030	240-030-□□□
		400	040	240-040-□□□

代码C（尺寸）

(W)×(H)×(T)　[mm]	代码C
12.5×12.5×3	125^*2
12.5×25×3	126^*2
25×12.5×3	256^*2
25×25×3	253^*2
25×25×7.5	251
30×30×10	301
34×34×10	341
40×40×10	401
40×30×10	402
44×44×10	441
50×50×10	501
Φ50×10	509
58×58×10	581
60×60×11.3	601
