低损耗反射镜 和 连续/纳秒激光镜片
反射率和透光率的主要曲线

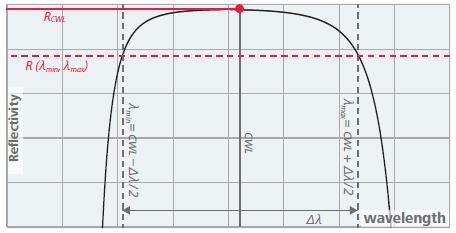

低损耗反射镜的反射特性曲线和中心波长的定义（CWL） 和带宽 (__)
?低损耗反射镜 和 连续/纳秒激光镜片
低损耗反射镜的透射特性曲线和中心波长的定义（CWL） 和带宽 (__)
?? ? ? ? ? ? ?
?
CWL |
RCWL [%] |
TCWL [ppm] |
λ |
R [%] |
T [ppm] |
Substrate Dimensions |
No. |
Imperfections |
Item # |
350 (±7) nm |
> 99.97 |
30 |
35 nm |
99.96 |
50 |
? 12.7 I t 6.35 I CC 1000 ? 25.0 I t 6.35 I CC 1000 |
R13 S13 |
?e?8 5/ 2 x 0.016 ?e?20 5/ 2 x 0.04 I ?e10 5/ 2 x 0.016 |
140970 140949 |
520 (±10) nm |
> 99.99 |
20 |
65 nm |
99.99 |
100 |
? 12.7 I t 6.35 I CC 1000 ? 25.0 I t 6.35 I CC 1000 |
R13 S13 |
?e?8 5/ 2 x 0.016 ?e?20 5/ 2 x 0.04 I ?e10 5/ 2 x 0.016 |
140969 140964 |
640 (±15) nm |
> 99.99 |
20 |
100 nm |
99.99 |
100 |
? 12.7 I t 6.35 I CC 1000 ? 25.0 I t 6.35 I CC 1000 |
R13 S13 |
?e?8 5/ 2 x 0.016 ?e?20 5/ 2 x 0.04 I ?e10 5/ 2 x 0.016 |
140968 140965 |
760 (±15) nm |
> 99.995 |
15 |
110 nm |
99.99 |
100 |
? 12.7 I t 6.35 I CC 1000 ? 25.0 I t 6.35 I CC 1000 |
R13 S13 |
?e?8 5/ 2 x 0.016 ?e?20 5/ 2 x 0.04 I ?e10 5/ 2 x 0.016 |
140967 140966 |
960 (±20) nm |
> 99.995 |
20 |
110 nm |
99.99 |
100 |
? 12.7 I t 6.35 I CC 1000 ? 25.0 I t 6.35 I CC 1000 |
R13 S13 |
?e?8 5/ 2 x 0.016 ?e?20 5/ 2 x 0.04 I ?e10 5/ 2 x 0.016 |
140992 140974 |
1 045 (±20) nm |
> 99.995 |
20 |
120 nm |
99.99 |
100 |
? 12.7 I t 6.35 I CC 1000 ? 25.0 I t 6.35 I CC 1000 |
R13 S13 |
?e?8 5/ 2 x 0.016 ?e?20 5/ 2 x 0.04 I ?e10 5/ 2 x 0.016 |
140973 140971 |
1 260 (±20) nm |
> 99.995 |
15 |
190 nm |
99.99 |
100 |
? 12.7 I t 6.35 I CC 1000 ? 25.0 I t 6.35 I CC 1000 |
R13 S13 |
?e?8 5/ 2 x 0.016 ?e?20 5/ 2 x 0.04 I ?e10 5/ 2 x 0.016 |
140991 140975 |
1 392 (±20) nm |
> 99.995 |
15 |
200 nm |
99.99 |
100 |
? 12.7 I t 6.35 I CC 1000 ? 25.0 I t 6.35 I CC 1000 |
R13 S13 |
?e?8 5/ 2 x 0.016 ?e?20 5/ 2 x 0.04 I ?e10 5/ 2 x 0.016 |
140989 140976 |
1 550 (±20) nm |
> 99.99 |
50 |
130 nm |
99.99 |
100 |
? 12.7 I t 6.35 I CC 1000 ? 25.0 I t 6.35 I CC 1000 |
R13 S13 |
?e?8 5/ 2 x 0.016 ?e?20 5/ 2 x 0.04 I ?e10 5/ 2 x 0.016 |
140987 140977 |
1 670 (±20) nm |
> 99.99 |
25 |
180 nm |
99.99 |
100 |
? 12.7 I t 6.35 I CC 1000 ? 25.0 I t 6.35 I CC 1000 |
R13 S13 |
?e?8 5/ 2 x 0.016 ?e?20 5/ 2 x 0.04 I ?e10 5/ 2 x 0.016 |
140986 140980 |
1 980 (±20) nm |
> 99.99 |
40 |
180 nm |
99.99 |
100 |
? 12.7 I t 6.35 I CC 1000 ? 25.0 I t 6.35 I CC 1000 |
R13 S13 |
?e?8 5/ 2 x 0.016 ?e?20 5/ 2 x 0.04 I ?e10 5/ 2 x 0.016 |
140984 140981 |
2 300 (±30) nm |
> 99.99 |
40 |
220 nm |
99.99 |
100 |
? 12.7 I t 6.35 I CC 1000 ? 25.0 I t 6.35 I CC 1000 |
R13 S13 |
?e?8 5/ 2 x 0.016 ?e?20 5/ 2 x 0.04 I ?e10 5/ 2 x 0.016 |
140983 140982 |
?
?
?
cw/ns-Laser [1030–1064 nm]?连续/纳秒激光镜片
a ?Laser Mirror 0° ? 激光反射镜
b ?Pump Mirror 0° ? 泵浦镜
c1 Turning Mirror 22.5 – 45°, 1030 – 1064 nm ? ?调谐镜
c2 Turning Mirror 22.5 – 45°, 515 – 532 nm ? ?调谐镜
d1 Turning Mirror 45°, 1030 – 1064 nm ? 调谐镜
d2 Turning Mirror 45°, 515 – 532 nm ? 调谐镜
l1 ?Non-Polarizing Beamsplitter 45°, 1030 nm ? 非偏振分束器
l2 Non-Polarizing Beamsplitter 45°, 1064 nm ?非偏振分束器
l3 ?Non-Polarizing Beamsplitter 45°, 515 nm ?非偏振分束器
l4 Non-Polarizing Beamsplitter 45°, 532 nm ? 非偏振分束器
n ?Separator 45° ? ?分离器
o1 Thin Film Polarizer 56°, 1030 nm ? 薄膜偏振片
o2 Thin Film Polarizer 56°, 1064 nm ? 薄膜偏振片
o3 Thin Film Polarizer 56°, 515 nm ? 薄膜偏振片
o4 Thin Film Polarizer 56°, 532 nm ? ?薄膜偏振片
p ?Window 0° ? ?窗片
?
?
a ?Laser Mirror 0° ? Layertec激光反射镜
Coating 141321
HR s,p (0 – 10°, 1030 – 1064 nm) > 99.95 %
?
LIDT
6/ 50 J/cm2; 1064 nm; 7 ns; ? 270 μm ??YERTEC
Substrate Dimensions |
No. |
Imperfections |
Item # |
? 12.7 mm | t 6.35 mm |
A4 |
5/ 1 x 0.04 |
141864 |
? 25.0 mm | t 6.35 mm |
B4 |
5/ 3 x 0.04 |
141868 |
? 50.0 mm | t 9.5 mm |
C3 |
5/ 4 x 0.063 |
141866 |
?
?
?
b ?Pump Mirror 0° ?Layertec泵浦镜
S2: Coating 141325
HR s,p (0–10°, 1030–1064 nm) > 99.95 %
R s,p (0–10°, 808 nm) < 2 %
S1: Coating 141355
AR s,p (0–10°, 808 nm) < 0.2 %
?
LIDT
6/ 30 J/cm2; 1064 nm; 7 ns; ? 270 μm?LAYERTEC
Substrate Dimensions |
No. |
Imperfections |
Item # |
? 12.7 mm | t 6.35 mm |
A4 |
5/ 1 x 0.04 |
141877 |
? 25.0 mm | t 6.35 mm |
B4 |
5/ 3 x 0.04 |
141881 |
?
?
?
c1 Turning Mirror 22.5–45°, 1030–1064 nm ?Layertec调谐镜
Coating 141496
Ag + multilayer
HR s,p (22.5–45°, 1030–1064 nm) > 99.7 %
for application outside the resonator
no transmission @ VIS / NIR
?
?
Substrate Dimensions |
No. |
Imperfections |
Item # |
? 25.0 mm | t 6.35 mm |
B4 |
5/ 3 x 0.04 |
141942 |
? 50.0 mm | t 9.5 mm |
C3 |
5/ 4 x 0.063 |
141945 |
25 × 25 mm | t 6.35 mm |
D2 |
5/ 3 x 0.04 |
141954 |
25 × 36 mm | t 6.35 mm |
E2 |
5/ 4 x 0.04 |
141958 |
50 × 50 mm | t 9.5 mm |
F3 |
5/ 4 x 0.063 |
141960 |
?
?
?
c2 Turning Mirror 22.5-45°, 515-532 nm ? Layertec调谐镜
Coating 141497
Ag + multilayer
HRs,p (22.5-45°, 515-532nm) > 99.7 %
for application outside the resonator
no transmission @ VIS / NIR
?
Substrate Dimensions |
No. |
Imperfections |
Item # |
? 25.0 mm | t 6.35 mm |
B4 |
5/ 3 x 0.04 |
141949 |
25 x 25 mm | t 6.35 mm |
D2 |
5/ 3 x 0.04 |
141956 |
?
?
?
d1 Turning Mirror 45°, 1030-1064 nm ?Layertec调谐镜
Coating 141327
HRs,p (45°, 1030 -1064 nm) > 99.95 %
?
LIDT
6/ 50 J/cm2; 1064 nm; 7 ns; ? 270μm
Substrate Dimensions |
No. |
Imperfections |
Item # |
? 12.7 mm | t 6.35 mm |
A4 |
5/ 1 x 0.04 |
141896 |
? 25.0 mm | t 6.35 mm |
B4 |
5/ 3 x 0.04 |
141500 |
? 50.0 mm | t 9.5 mm |
C3 |
5/ 4 x 0.063 |
141904 |
25 x 25 mm | t 6.35 mm |
D2 |
5/ 3 x 0.04 |
141953 |
25 x 36 mm | t 6.35 mm |
E2 |
5/ 4 x 0.04 |
141957 |
50 x 50 mm | t 9.5 mm |
F3 |
5/ 4 x 0.063 |
141959 |
?
?
?
d2 ?Turning Mirror 45°, 515 - 532 nm ? Layertec调谐镜
Coating 141329
HRs,p (45°, 515-532 nm) > 99.9%
LIDT
6/ 10 J/cm2; 532 nm; 7 ns; 10Hz; ?270μm
Substrate Dimensions |
No. |
Imperfections |
Item # |
? 25.0 mm | t 6.35 mm |
B4 |
5/ 3 x 0.04 |
141946 |
25 x 25 mm | t 6.35 mm |
D2 |
5/ 3 x 0.04 |
141955 |
?
?
?

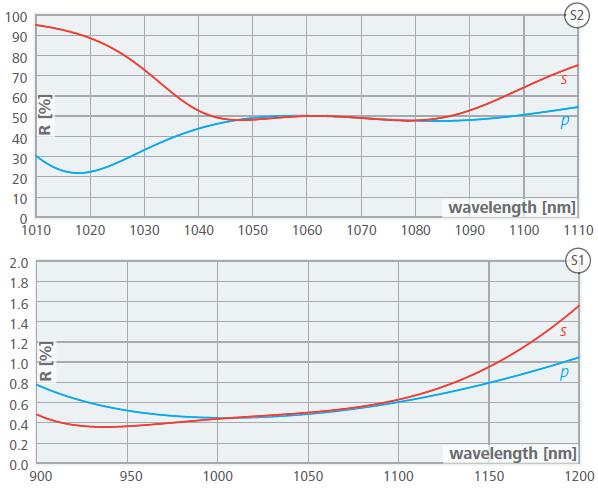

l1 ?Non-Polarizing Beamsplitter 45°, 1030 nm ? Layertec非偏振分束器
S2: Coating 141335
PRs,p (45°, 1030 nm) = 50 (±3) %
I Rs - Rp I < 4 %
S1: Coating 141331
ARs,p (45°,1030 - 1064 nm) <0.7 %
I Rs - Rp I < 0.2 %
Substrate Dimensions |
No. |
Imperfections |
Item # |
? 25.0 mm | t 3.05 mm |
B3 |
5/ 3 x 0.04 |
141604 |
L2 ?Non-Polarizing Beamsplitter 45°, 1064 nm ? ?Layertec非偏振分束器
S2: Coating 141338
PRs,p (45°, 1064 nm) = 50 (±3) %
I Rs – Rp I < 4%
S1: Coating 141331
ARs,p (45°, 1030-1064 nm) < 0.7 %
I Rs – Rp I < 0.2 %
Substrate Dimensions |
No. |
Imperfections |
Item # |
? 25.0 mm | t 3.05 mm |
B3 |
5/ 3 x 0.04 |
141607 |
L3 ?Non-Polarizing Beamsplitter 45°, 515 nm ? Layertec非偏振分束器
S2: Coating 141344
PRs,p (45°,515 nm) = 50 (±3) %
I Rs – Rp I < 4 %
S1: Coating 141341
ARs,p (45°,515-532 nm) < 0.7 %
I Rs –Rp I < 0.2 %
Substrate Dimensions |
No. |
Imperfections |
Item # |
? 25.0 mm | t 3.05 mm |
B3 |
5/ 3 x 0.04 |
141608 |
?
L4 ?Non-Polarizing Beamsplitter 45°, 532 nm ? Layertec非偏振分束器
S2: Coating 141346
PRs,p (45°, 532 nm) = 50 (±3) %
I Rs - Rp I < 4 %
S1: Coating 141341
ARs,p (45°, 515 - 532 nm) < 0.7 %
I Rs - Rp I < 0.2 %
?
Substrate Dimensions |
No. |
Imperfections |
Item # |
? 25.0 mm | t 3.05 mm |
B3 |
5/ 3 x 0.04 |
141609 |
N Separator 45° ? Layertec分离器
S2: Coating 141359
HRs,p (45°,515- 532nm) > 99.8 %
Rs (45°, 1030 - 1064nm) < 5 %
Rp (45°, 1030- 1064nm) < 2 %
S1: Coating 141377
ARs,p (45°, 1030-1064 nm) < 0.7 %
?
Substrate Dimensions |
No. |
Imperfections |
Item # |
? 25.0 mm | t 3.05 mm |
B3 |
5/ 3 x 0.04 |
141892 |
? 25.0 mm | t 6.35 mm |
B4 |
5/ 3 x 0.04 |
141895 |
?

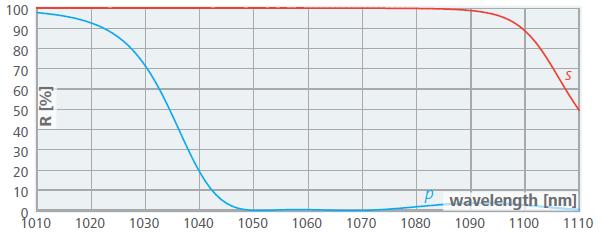

O1 Thin Film Polarizer 56°, 1030 nm ? Layertec薄膜偏振片
S2: Coating 141352
TFP (56° *, 1030 nm) Rs > 99.9 % Rp < 2 %
*specifications will be achieved by ±2° angle adjustment
S1: Uncoated; Brewster angle ? Rp (56°) ~ 0 %
O2 ?Thin Film Polarizer 56°, 1064 nm ? Layertec薄膜偏振片
S2: Coating 141353
TFP (56° *, 1064 nm) Rs >99.9 % Rp < 2 %
*specifications will be achieved by ±2° angle adjustment
S1: Uncoated; Brewster angle ? Rp (56°) ~ 0 %
Substrate Dimensions |
No. |
Imperfections |
Item # |
? 25.0 mm | t 3.05 mm |
B3 |
5/ 3 x 0.04 |
141536 |
?
O3 ?Thin Film Polarizer 56°, 515 nm ?Layertec薄膜偏振片
S2: Coating141350
TFP (56° *, 515 nm) Rs > 99.9% Rp < 2 %
*specifications will be achieved by ±2° angle adjustment
S1: Uncoated; Brewster angle ? Rp (56°) ~ 0 %
?
Substrate Dimensions |
No. |
Imperfections |
Item # |
? 25.0 mm | t 3.05 mm |
B3 |
5/ 3 x 0.04 |
141537 |
?
O4 ?Thin Film Polarizer 56°, 532 nm ? Layertec薄膜偏振片
S2: Coating 141351
TFP (56°*, 532 nm) Rs > 99.9 % Rp < 2 %
*specifications will be achieved by ±2° angle adjustment
S1: Uncoated; Brewster angle ? Rp (56°) ~ 0%
?
Substrate Dimensions |
No. |
Imperfections |
Item # |
? 25.0 mm | t 3.05 mm |
B3 |
5/ 3 x 0.04 |
141539 |
?
P ?Window 0° ? Layertec窗片
S2+S1: Coating 141348
AR (0°, 515-532 nm) < 0.5 %
AR (0°, 1030-1064 nm) < 0.3 %
Substrate Dimensions |
No. |
Imperfections |
Item # |
? 12.7 mm | t 1 mm |
A2 |
5/ 1 x 0.04 |
141890 |
? 25.0 mm | t 3.05 mm |
B3 |
5/ 3 x 0.04 |
141885 |
德国Layertec公司创建于 1990年. 凭借多年在光学镜片的设计开发和生产经验，已成为的光学镜片厂商，LAYERTEC的镜片品质非常出众,广泛赢得客户的赞誉。光学镜片应用波长范围从157-2940nm,包括了科研以及工业上主流的激光器的应用，材质有YAG, Sapphire,CaF2,IR-fused silica,Fused Silica,BK7，尺寸大部份为0.5inch-2inch。
?
Layertec专注于提供激光光学元件的镀膜，波长范围从 VUV（157nm及以下） 到 NIR波段（～4um）。常见的光学镀膜类型是高反射镜（从正入射或者AOI=45°的转向镜），用于输出耦合的部分反射镜，以及分束器和用于窗口和透镜的抗反射膜。对于更复杂的激光器镀膜，包括3个以上波长的高反射率（例如激光器波长和倍频波长），以及3个以上波长的高透射率（例如泵浦波长，倍频或者抑制其他激光波长）。宽带反射镜，针对平滑群延迟和群延迟色散光谱优化的反射镜，这些在宽带激光输出应用中会用到，例如染料激光器，钛宝石激光器，光参量震荡器（OPO）和飞秒激光器。
?
除了反射率和透射率，激光应用的镀膜必须满足低光学损耗和高激光损伤阈值。
?
在VIS和NIR波段的溅射光学镀膜具有低杂散光和低吸收损耗（数量级都在10–5）。磁控溅射镀膜的HR镜反射率或者部分反射镜的反射透射率之和都超过99.9%。近测量了在溅射和蒸发镀膜中的NIR波长吸收损耗都在3-30ppm。在VIS-NIR波长范围，蒸发镀膜会产生杂散光损失大约10-3级，在UV和VUV波长可以达到10-2。尽管如此，蒸发镀膜在UV波长的吸收损耗比较低。
?
在CW和纳秒激光器光学元件的损伤主要跟热效应有关，例如增大的吸收，镀膜材料的固有吸收或者缺陷造成的吸收， ?或者 镀膜较差的热导率 以及较低的熔化温度。 高能量的镀膜要求控制镀膜材料的固有特性以及减少膜层的缺陷。皮秒和飞秒激光元件的激光损伤主要是场强效应造成的。针对这类激光器的高功率镀膜要求非常特殊的设计。
?
根据ISO 11254-1 (cw- LIDT and 1 on 1–LIDT, 例如单脉冲 LIDT), ISO 11254-2 (S on 1, 例如多脉冲 LIDT) 以及 ISO 11254-3 (一定数量的脉冲LIDT )标准中对激光损伤阈值LIDT的定义要求激光系统工作在单频模式下，的光束诊断和在线/离线损伤探测系统。因为这个原因，数量有限的配有少数几种激光器的测量系统可以使用（例如Laserzentrum Hannover 公司的1064nm）。对于比较特殊的激光器波长例如氩离子激光器（488nm或者514nm），没有测量系统可以用来验证LIDT数据。
?
