Si单元探测器

产品简介

Si单元探测模块集成了超低噪声模拟PIN探测器、低噪声宽带跨阻放大器以及超低噪声隔离电源单电源供电，输出信号不受外部供电电源的影响，具有高增益、高灵敏度、高带宽、低噪声等特点。

产品特点

应用领域

产品参数

产品型号	PD-100M-B	PD-200M-B	PD-300M-B	PD-400M-B	PD-500M-B	PD-1G-B	PD-2G-B	单位
探测器类型	Si
波长	400~1100							nm
带宽	100M	200M	300M	400M	500M	1G	2G	Hz
探测器响应度	0.55	0.55	0.55	0.55	0.55	0.55	0.55	A/W@850nm
跨阻增益	30K	30K	30K	10K	5K	30K	15K	V/A
最大输入光功率	240	240	240	725	1450	240	480	uW
NEP	11	11	11	14	18	20	20	pW/Sqrt(Hz)
输出阻抗	50	50	50	50	50	50	50	Q
输出耦合方式	DC/AC	DC/AC	DC/AC	DC/AC	DC	AC	AC
供电电压	5	5	5	5	5	12	12	V
供电电流	0.3(max)	0.3(max)	0.3(max)	0.3(max)	0.3(max)	0.3(max)	0.3(max)	A
光学输入	FC/APC(自由空间光可选)
射频输出	SMA
外形尺寸	655020							mm

InGaAs超低噪单元探测器

产品简介

超低噪声光电单元探测模块集成了超低噪声模拟PIN探测器、低噪声宽带跨阻放大器以及超低噪声隔离电源单电源供电，输出信号不受外部供电电源的影响。该模块在本底噪声控制方面尤为突出，在相同参数下其本底噪声约为常规模块的三分之一，很好满足客户对更小信号探测以及更高信噪比的需求。

产品特点

应用领域

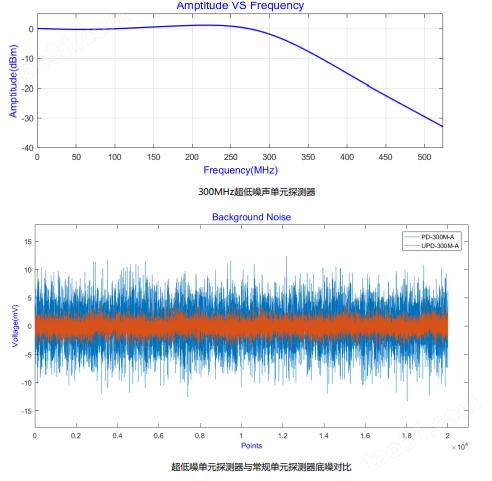

测试结果

产品参数

产品型号	UPD-100M-A	UPD-200M-A	UPD-300M-A ?	UPD-400MA	UPD-500M-A ?	UPD-600M-A ?	UPD-800M-A	UPD-1G-A	UPD-1.2G-A	UPD-1.5G-A	UPD-2G-A	UPD-2.5G-A	UPD-5G-A	单位
探测器类型	InGaAs
波长	800~1700													nm
带宽	100M	200M	300M	400M	500M	600M	800M	1G	1.2G	1.5G	2G	2.5G	5G	Hz
探测器响应度	0.95	0.95	0.95	0.95	0.95	0.95	0.95	0.95	0.95	0.95	0.95	0.95	0.95	A/W@1550nm
跨阻增益	30K	30K	30K	20K	15K	15K	30K	30K	30K	30K	30K	30K	6K	V/W
饱和光功率	140	140	140	420	280	280	140	140	140	420	140	140	700	jw
NEP	2.2	2.2	2.2	2.7	3.1	3.1	3.3	3.3	3.3	3.3	3.3	3.3	3.3	pW/Sqrt(Hz
输出阻抗	50	50	50	50	50	50	50	50	50	50	50	50	50	Q
输出耦合方式	DC/AC	DC/AC	DC/AC	DC/AC	DC	DC	AC	AC	AC	AC	AC	AC	AC
供电电压	5	5	5	5	5	12	12	12	12	12	12	12	12	V
供电电流	0.5(max)	0.5(max)	0.5(max)	0.5(max)	0.5(max)	0.5(max)	0.5(max)	0.5(max)	0.5(max)	0.5(max)	0.5(max)	0.5(max)	0.3	A
光学输入	FC/APC(自由空间光可选)												FC/APC
射频输出	SMA												SMA
外形尺寸	655020						655025						809025	mm

InGaAs蝶形单元探测器

产品简介

蝶形封装单元探测器集成低噪声PIN探测器以及跨阻放大器，探测器采用单电源供电；在兼具原探测器模块性能基础上，其尺寸更小，重量更轻，功耗更低，特别符合目前设备系统集成小型化趋势需求。

产品特点

应用领域

产品参数

产品型号	DPD-100M-A	DPD-200M-A	DPD-300M-A	DPD-400M-A	DPD-500M-A	DPD-600M-A	单位
探测器类型	InGaAs
波长	800~1700						nm
带宽	100M	200M	300M	400M	500M	600M	Hz
探测器响应度	0.95	0.95	0.95	0.95	0.95	0.95	A/W@1550nm
跨阻增益	30K	30K	30K	10K	5K	4K	V/A
最大输入光功率	130	130	130	390	780	970	pW
NEP	5	5	5	7	7	8	pW/Sqrt(Hz)
输出阻抗	50	50	50	50	50	50	Q
输出耦合方式	DC/AC	DC/AC	DC/AC	DC/AC	DC	DC
供电电压	5	5	5	5	5	12	V
供电电流	0.3(max)	0.3(max)	0.3(max)	0.3(max)	0.3(max)	0.3(max)	A
光学输入	FC/APC
射频输出	MCX(Female)
外形尺寸	252210						mm

InGaAs单元探测器

产品简介

高速低噪声光电单元探测模块集成了低噪声模拟PIN探测器、低噪声宽带跨阻放大器以及超低噪声隔离电源单电源供电，输出信号不受外部供电电源的影响，具有高增益、高灵敏度、高带宽、低噪声等特点。

产品特点

应用领域

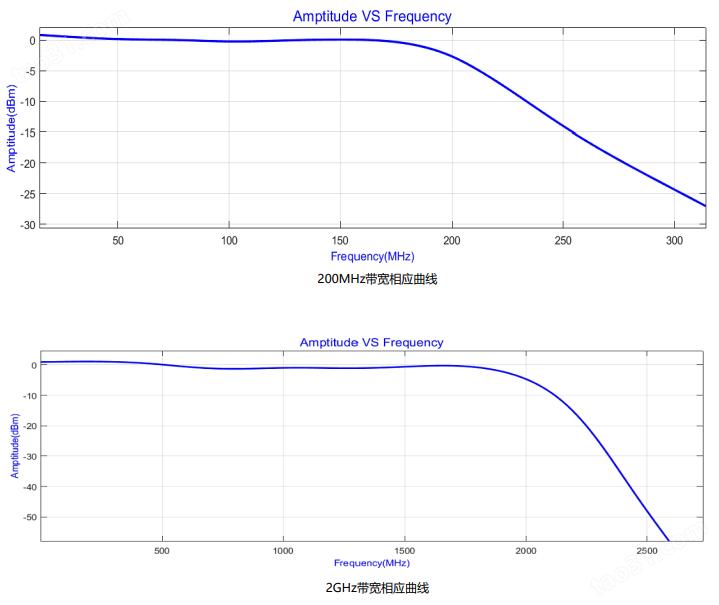

测试结果

产品参数

产品型号	PD-100M-A	PD-200M-A	PD-300M-A	PD-400M-A	PD-500M-A	PD-600M-A	PD-800M-A	PD-1G-A	PD-1.2G-A	PD-1.5G-A	PD-2G-A	PD-2.5G-A	PD-5G-A	单位
探测器类型	InGaAs
波长	800~1700													nm
带宽	100M	200M	300M	400M	500M	600M	800M	1G	1.2G	1.5G	2G	2.5G	5G	Hz
探测器响应度	0.95	0.95	0.95	0.95	0.95	0.95	0.95	0.95	0.95	0.95	0.95	0.95	0.95	A/W@1550nm
跨阻增益	30K	30K	30K	10K	5K	5K	30K	30K	30K	20K	15K	15K	3K	V/A
饱和光功率	140	140	140	420	840	840	140	140	140	210	280	280	1400	uW
NEP	5	5	5	7	7	8	9	9	9	9	9	9	9	pW/Sqrt(Hz)
输出阻抗	50	50	50	50	50	50	50	50	50	50	50	50	50	Q
输出耦合方式	DC/AC	DC/AC	DC/AC	DC/AC	DC/AC	DC	AC	AC	AC	AC	AC	AC	AC
供电电压	5	5	5	5	5	5	12	12	12	12	12	12	12	V
供电电流	0.3(max)	0.3(max)	0.3(max)	0.3(max	0.3(max)	0.3(max)	0.3(max)	0.3(max)	0.3(max)	0.3(max)	0.3(max)	0.3(max)	0.3(max	A
光学输入	FC/APC(自由空间光可选)
射频输出	SMA
外形尺寸	655020											755525		mm
