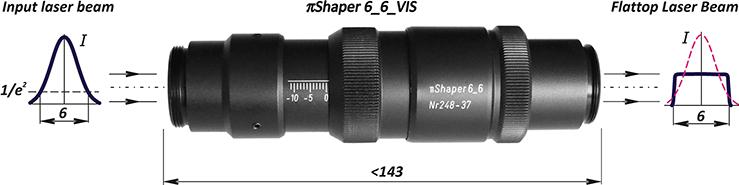

光束整形器πShaper6_6系列
光束整形器将高斯转换为平面轮廓适用于所有激光波长：紫外线，可见光，近红外和中红外
光束整形器πShaper6_6系列
应用范围：
?显微镜
?共聚焦显微镜
?全息照相
?干涉仪
?MOPA激光
?自由电子激光器（FEL）
?空间光调制器（SLM）的照明
?微加工
?粒子图像测速（PIV）
?激光烧蚀
?焊接
?标记
技术指标
πShaper6_6型号通用 |
||||
类型 |
作为伽利略型望远镜的场映射光束整形器，无内部焦点 |
|||
输入光束 |
?准直 ?TEM00或具有高斯或类似辐照度分布图的多模 |
|||
输出光束 |
?准直 ?平顶，均匀度在5％以内 ?高边缘陡度 |
|||
其他特性 |
?消色差的设计波长 ?紧凑的设计适合科学和工业应用 ?保持光束波前的平坦度 ?工作距离长 |
|||
外形尺寸 |
?直径<39 mm ?长度<143 mm |
|||
安装 |
M27x1螺纹，在入口和出口 |
|||
重量 |
<300 g |
|||
πShaper6_6功能 |
||||
型号 |
输入1 /e2直径，mm |
输出FWHM直径，mm |
可用波长范围*，nm |
基于激光的应用 |
_NIR |
5.9 - 6.0 |
6.0 |
1100 - 1700 |
near-IR |
_VIS |
5.9 - 6.0 |
6.0 |
405 - 680 |
He-Ne, He-Cd, |
_NUV |
5.9 - 6.0 |
6.0 |
335 - 560 |
2nd |
_1.9-2.8 |
6.1 - 6.2 |
6.4 |
mid-IR |
|
_2.05 |
6.4 - 6.5 |
6.4 |
mid-IR |
|
_1550 |
6.4 - 6.5 |
6.2 |
near-IR |
|
_1064 |
6.4 - 6.5 |
6.1 |
1020 - 1100 |
Nd:YAG, Fiber and |
_TiS |
6.4 - 6.5 |
6.0 |
700 - 900 |
Ti:sapphire, near-IR |
_532 |
6.3 - 6.4 |
5.8 |
510 - 550 |
2nd |
_350 |
6.3 - 6.4 |
5.6 |
330 - 380 |
3rd |
_325 |
6.3 - 6.4 |
5.6 |
305 - 345 |
He-Cd, UV |
_266 |
6.3 - 6.4 |
5.2 |
250 - 275 |
4th |
_213 |
6.3 - 6.4 |
5.2 |
206 - 220 |
5th |
*-根据所应用的增透膜 |
||||
?
πShaper6_6_350_C功能 |
|
类型 |
没有内部焦点的准直仪 |
输入光束 |
?TEM00或具有高斯或类似强度分布图的多模 ?发散 ?发散度75 mrad（1 /e2） ?输入直径6 mm（1 /e2） |
输出光束 |
?准直 ?平顶，均匀度在5％以内 ?直径6 mm ?高边缘陡度 |
其他特性 |
?消色差的设计波长 ?紧凑的设计适合科学和工业应用 ?工作距离长 |
外形尺寸 |
?直径39 mm ?长度133 mm |
可用波长范围 |
330 - 380 nm |
设计波长 |
350 nm |
基于的应用 |
3rd (355) Harmonics of Nd:YAG laser |
安装 |
M 27x1 |
重量 |
250 g |
πShaper操作的基本原理：
?πShaper将高斯或类似强度的源激光束转换为平顶光束；
?可以使用TEM00或具有高斯或类似强度分布图的多模；
?消色差设计为特定波长范围提供了这种转换；
?伽利略设计，因此没有光束的中间聚焦；
?某些πShaper6_6系统有两个版本：望远镜和准直仪，请看上面的描述。
?通过更改输入光束的大小，输出光束轮廓也会发生变化，请参见说明
?更改输入光束的形状时，可以调整π形状以提供平顶输出轮廓，这种调整是通过更改源光束的直径来实现的； 介绍了这种适应的描述
