VZM?变焦成像镜头
?旨在容纳2/3“传感器尺寸的格式
?紧凑型设计中可靠的多功能性能
?可用的模拟和数字成像系统
VZM?变焦成像镜头可以检查各种物体，而不会改变工作距离。另外，同焦距变焦允许在不重新对焦的情况下轻松改变放大倍率。这些经济型镜头的工作距离从35mm到175mm不等，并提供大2/3“传感器格式。虹膜版本（i系列）都具有锁定光圈，前部过滤器螺纹，可拆卸的安装法兰和可选的变焦锁定。所有镜头都有一个直径50mm的法兰（可拆除虹膜版本，450i直角除外）用于安装。 VZM?变焦成像镜头是集成电路和焊点检测的理想选择。也适用于质量控制和实验室检测需求，以及表面分析。
电动镜头
电动透镜带有带橡胶O形环皮带驱动和支架的CE封装直流齿轮电机，CE模拟/ RS-232控制单元，10英尺电机/控制器电缆，基本LabVIEW?操作界面软件磁盘（Windows?98,2000 ，或XP兼容），RS-232电缆和CE通用电源（110V和220V操作），带有可移动的美国标准IEC电源线。控制单元允许用户改变变焦以及变焦发生的速度和方向。控制器具有手动模式，用于单独的速度和方向，或者可以通过RS-232 LabVIEW?程序或终端切换到RS-232模式。动态制动被应用于电机停止。同一个控制器多可以驱动两个镜头，但不能同时驱动。控制器没有位置反馈或原位输入;它被设计成与一个为静态图像场景提供运动控制的视觉系统一起使用。控制器是3“H x 7”W x 5“D并且重2磅。
VZM?变焦成像镜头技术数据
Technical Information
VZM Model |
100i |
200i |
300 |
300i |
450 |
450i |
600i |
1000 |
1000i |
Zoom Ratio |
4:1 |
4:1 |
4:1 |
4:1 |
6.4:1 |
6:1 |
6:1 |
4:1 |
4:1 |
Magnification |
0.25 - 1X |
0.5 - 2X |
0.75 - 3X |
0.75 - 3X |
0.7 - 4.5X |
0.75 - 4.5X |
1 - 6X |
2.5 - 10X |
2.5 - 10X |
Manual Iris |
|
|
|
|
|
|
|||
Rotatable Mount |
|
|
|
|
|
||||
Zoom Lock Adapter |
|
|
|
|
|
|
|||
Motorized Version |
|
|
|||||||
Right Angle Version |
|
||||||||
Additional VZM 200i Lens Specifications |
||
Primary Magnification |
With 0.5X Lens |
|
Minimum 0.25X |
Maximum 1.0X |
|
FOV (?" Horizontal Sensor) |
24.0mm |
6.0mm |
Resolution in Object Space |
10 lp/mm |
40 lp/mm |
Resolution in Image Space |
40 lp/mm |
40 lp/mm |
Working Distance (±3mm) |
152mm |
152mm |
Additional VZM 450 Lens Specifications |
||
Primary Magnification |
With 0.5X Lens |
|
Minimum 0.35X |
Maximum 2.25X |
|
FOV (?" Horizontal Sensor) |
17.6mm |
2.8mm |
Resolution in Object Space |
12 lp/mm |
80 lp/mm |
Resolution in Image Space |
34 lp/mm |
35.5 lp/mm |
Working Distance (±3mm) |
147mm |
147mm |
Additional VZM 450i Lens Specifications |
||||
Primary Magnification |
With 0.5X Lens |
With 0.25X Lens |
||
Minimum 0.35X |
Maximum 2.25X |
Minimum 0.175X |
Maximum 1.125X |
|
FOV (?" Horizontal Sensor) |
17.6mm |
2.8mm |
35.2mm |
5.6mm |
Resolution in Object Space |
12 lp/mm |
80 lp/mm |
6 lp/mm |
40 lp/mm |
Resolution in Image Space |
34 lp/mm |
35.5 lp/mm |
34 lp/mm |
35.5 lp/mm |
Working Distance (±3mm) |
147mm |
147mm |
275mm |
275mm |
订购信息
标题 |
产品号 |
|---|---|
VZM? 100i Zoom Imaging Lens |
#59-805 |
VZM? 200i Zoom Imaging Lens |
#54-715 |
VZM? 300 Zoom Imaging Lens |
#39-708 |
Motorized VZM? 300 Zoom Imaging Lens |
#57-826 |
Motorized VZM? 300 Zoom Imaging Lens (Recertified 05-P) |
#57-826-RCD-05P |
VZM? 300i Zoom Imaging Lens |
#52-571 |
VZM? 450 Zoom Imaging Lens |
#52-347 |
Motorized VZM? 450 Zoom Imaging Lens |
#57-827 |
VZM? 450i Zoom Imaging Lens |
#54-671 |

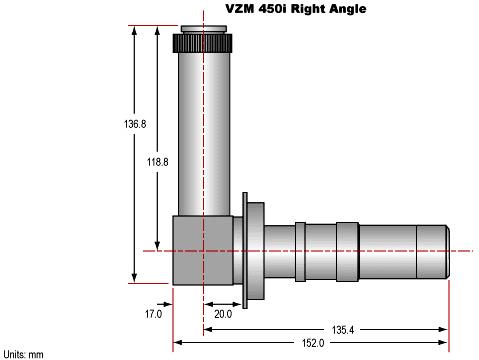

VZM? 450i Right Angle Zoom Imaging Lens |
#55-857 |
VZM? 600i Zoom Imaging Lens |
#88-399 |
VZM? 1000 Zoom Imaging Lens |
#54-396 |
Motorized VZM? 1000 Zoom Imaging Lens |
#57-828 |

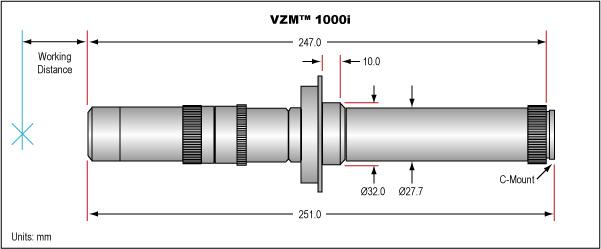

VZM? 1000i Zoom Imaging Lens |
#55-834 |
附件
标题 |
产品号 |
|---|---|
VZM 200i 0.5X Extender Lens |
#54-716 |
VZM 200i 0.75X Extender Lens |
#63-100 |
VZM 450 0.5X Extender Lens |
#55-386 |
VZM 450i 0.25X Extender Lens |
#54-669 |
VZM 450i 0.5X Extender Lens |
#54-670 |
VZM i-Series Extra Dovetail C-Mount |
#56-294 |
VZM i-Series Zoom Lock Adapter |
#57-831 |
