Thorlabs混合接头单模光纤跳线
Thorlabs混合接头单模光纤跳线
特性
混合接头单模光纤跳线，用于305 nm - 2300 nm波段信号传输

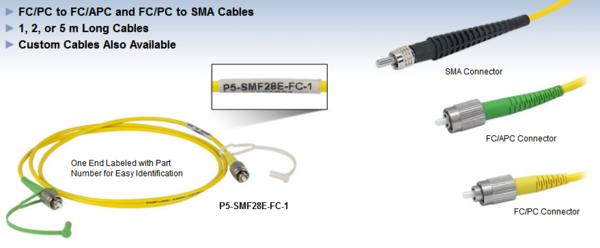

FC/PC转FC/APC，或FC/PC转SMA接头可选
窄键FC/PC和FC/APC接头
提供定制跳线
Thorlabs的混合接头单模光纤跳线带FC/PC转FC/APC或FC/PC转SMA接头。这些跳线简化了光纤应用中的接头连接。FC/PC和FC/APC接头经过高质量的机械抛光，具有50 dB以上的回波损耗，而SMA接头则是经过手工抛光，保证了佳的插芯高度公差（0.3860英寸到0.3863英寸）。
所有跳线都带有一个?3 mm的FT030-Y保护套，以及两个保护帽，可防止插芯末端不受灰尘和其它污染物的污染。我们还单独出售用于FC/PC和FC/APC末端的CAPF保护帽以及带金属螺纹的CAPFM保护帽。此外，我们还出售CAPM橡胶光纤保护帽和SMA端口的CAPMM金属螺纹光纤保护帽。我们还提供匹配套管，它可连接FC转FC，SMA转SMA，和FC转SMA的接头。这些匹配套管能将背反射降到少，并保证光纤纤芯对准。
对于更短波长，Thorlabs还提供低插入损耗的光纤跳线，它们是手挑的单模光纤，更紧致的纤芯，以提供低插入损耗和高透射率。我们还提供镀增透膜单模跳线，在光纤到自由空间的应用中提供更好的性能。如果您不能在我们的库存中找到适合您应用的光纤，Thorlabs还提供定制光纤跳线服务，可以在下单当日发货。
Stocked SM Patch Cables Selection Guide |
|
Standard Cables |
FC/PC to FC/PC |
FC/APC to FC/APC |
|
Hybrid |
|
AR-Coated Patch Cables |
|
TEC AR-Coated |
|
HR Coated |
|
Beamsplitter?Coated |
|
Low Insertion Loss |
|
MIR Fluoride Fiber |
|
规格：
Item # |
P5-30-PCAPC-1 |
P5-405B-PCAPC-1 |
P5-460B-PCAPC-1 |
P5-630A-PCAPC-1 |
P5-780A-PCAPC-1 |
Fiber |
SM300 |
SM400 |
SM450 |
SM600 |
780HP |
Operatig Wavelength |
320 - 430 nm |
405 - 532 nm |
488 - 633 nma |
633 - 780 nmb |
780 - 970 nm |
Cutoff Wavelength |
≤ 310 nm |
305 - 400 nm |
350 - 470 nma |
500 - ?600 nm |
730 ± 30 nm |
Mode Field Diameter |
2.0 - 2.4 μm @ ?350 nm |
2.5 - 3.4 μm @ ?480 nm |
2.8 - 4.1 μm @ ?488 nm |
3.6 - 5.3 μm @ ?633 nm |
5.0 ± 0.5 ?μm @ 850 nm |
Cladding Diameter |
125 ± 1.0 μm |
125 ± 1.0 μm |
125 ± 1.0 μm |
125 ± 1.0 μm |
125 ± 1 μm |
Coating Diameter |
245 ± 15 μm |
245 ± 15 μm |
245 ± 15 μm |
245 ± 15 μm |
245 ± 15 μm |
Attenuation (Max)d |
≤ 70 dB/km @ 350 ?nm |
≤ 50 dB/km @ 430 ?nm |
≤ 50 dB/km @ 488 ?nm |
≤ 15 ?dB/km @ 633 nm |
< 3.2 dB/km @ ?850nm |
NA |
0.12 - 0.14 |
0.12 - 0.14 |
0.10 - 0.14 |
0.10 - 0.14 |
0.13 |
Return Losse |
FC/PC Connectors: 50 dB Typical (40 dB Min)? |
||||
Insertion Loss (Typ.) |
3.0 dB Loss ?(Connector to Connector) @ 375 nm |
2.5 dB Loss ?(Connector to Connector) @ 405 nm |
2.5 dB Loss ?(Connector to Connector) @ 488 nm |
2.0 dB Loss ?(Connector to Connector) @ 633 nm |
1.5 dB Loss ?(Connector to Connector) @ 780 nm |
Connectorsg |
FC/PC to FC/APC |
P5:?FC/PC to FC/APC (30126C3 to 30126A3) |
|||
Length |
1 m |
||||
Protective Jacketing |
?3 mm, Yellow |
||||
光纤是手选的，以确保更高的截止波长。对于截止波长附近的单模操作，需要考虑发射条件。
波长范围是说明性的，且无法保证。
MFD是标称的计算值，在工作波长下估算得出。
衰减度针对的是裸纤。
回波损耗针对无端接头而定义。例如，如果您的光源连接到FC/PC端，您的回波损耗将为FC/APC测量值的60 dB。
插入损耗不针对SMA接头，因为它们在光纤和光纤连接中具有空气间隔，这会造成更多背向反射。
所有FC/PC和FC/APC接头带一个2.0 mm窄键。
Item # |
P5-30-PCAPC-1 |
P5-405B-PCAPC-1 |
P5-460B-PCAPC-1 |
P5-630A-PCAPC-1 |
P5-780A-PCAPC-1 |
Fiber |
SM300 |
SM400 |
SM450 |
SM600 |
780HP |
Operatig Wavelength |
320 - 430 nm |
405 - 532 nm |
488 - 633 nma |
633 - 780 nmb |
780 - 970 nm |
Cutoff ?Wavelength |
≤ 310 nm |
305 - 400 nm |
350 - 470 nma |
500 - ?600 nm |
730 ± 30 nm |
Mode Field ?Diameter |
2.0 - 2.4 μm @ ?350 nm |
2.5 - 3.4 μm @ ?480 nm |
2.8 - 4.1 μm @ ?488 nm |
3.6 - 5.3 μm @ ?633 nm |
5.0 ± 0.5 ?μm @ 850 nm |
Cladding ?Diameter |
125 ± 1.0 μm |
125 ± 1.0 μm |
125 ± 1.0 μm |
125 ± 1.0 μm |
125 ± 1 μm |
Coating Diameter |
245 ± 15 μm |
245 ± 15 μm |
245 ± 15 μm |
245 ± 15 μm |
245 ± 15 μm |
Attenuation ?(Max)d |
≤ 70 dB/km @ 350 ?nm |
≤ 50 dB/km @ 430 ?nm |
≤ 50 dB/km @ 488 ?nm |
≤ 15 ?dB/km @ 633 nm |
< 3.2 dB/km @ ?850nm |
NA |
0.12 - 0.14 |
0.12 - 0.14 |
0.10 - 0.14 |
0.10 - 0.14 |
0.13 |
Return Losse |
FC/PC Connectors: 50 dB Typical (40 dB Min)? |
||||
Insertion Loss (Typ.) |
3.0 dB Loss ?(Connector to Connector) @ 375 nm |
2.5 dB Loss ?(Connector to Connector) @ 405 nm |
2.5 dB Loss ?(Connector to Connector) @ 488 nm |
2.0 dB Loss ?(Connector to Connector) @ 633 nm |
1.5 dB Loss ?(Connector to Connector) @ 780 nm |
Connectorsg |
FC/PC to FC/APC |
P5:?FC/PC to FC/APC ?(30126C3 to 30126A3) |
|||
Length |
1 m |
||||
Protective Jacketing |
?3 mm, Yellow |
||||
波长范围是说明性的，且无法保证。
MFD是标称的计算值，在工作波长下估算得出。
衰减度针对的是裸纤。
SM2000光纤的衰减度非常依赖于波长。
插入损耗不针对SMA接头，因为它们在光纤和光纤连接中具有空气间隔，这会造成更多背向反射。
插入损耗不针对SMA接头，因为它们在光纤和光纤连接中具有空气间隔，这会造成更多背向反射。
所有FC/PC和FC/APC接头带一个2.0 mm窄键。
键槽对准
FC/PC和FC/APC跳线键槽对准
FC/PC和FC/APC跳线带有2.0 mm窄键或2.2mm宽键，可以插入匹配元件对应的槽中。键槽对准对于正确对齐所连光纤跳线的纤芯关重要，能够大程度地减少连接的插入损耗。
例如，Thorlabs精心设计和制造用于FC/PC和FC/APC终端跳线的匹配套管，以确保正确使用时能够实现良好的对准。为了达到佳对准，需将跳线上的对准键插入对应匹配套管上的槽中。Thorlabs提供带有2.2 mm宽键槽或2.0 mm窄键槽的匹配套管。
宽键槽匹配套管2.2 mm宽键槽匹配套管兼容宽键和窄键接头。但是，将窄键接头插入宽键槽时，接头可在匹配套管内轻微旋转(如左下方的动画所示)。这种配置对于FC/PC接头的跳线是可以接受的，但对于FC/APC应用，我们还是建议使用窄键槽匹配套管，以实现优对准。
窄键槽匹配套管2.0 mm窄键槽匹配套管能够实现带角度窄键FC/APC接头的良好对准，如右下方的动画所示。因此，它们不兼容具有2.2 mm宽键的接头。请注意，Thorlabs制造的所有FC/PC和FC/APC跳线都使用窄键接头。
宽键匹配套管和接头之间的匹配
窄键匹配套管和接头之间的匹配
宽键槽匹配套管和窄键接头窄键接头插入宽键槽匹配套管之后，接头还有旋转空间。对于窄键FC/PC接头而言，这一点可以接受，但对于窄键FC/APC接头而言，这会产生很大的耦合损耗。
激光诱导的光纤损伤
以下教程详述了无终端(裸露的)、有终端光纤以及其他基于激光光源的光纤元件的损伤机制，包括空气-玻璃界面(自由空间耦合或使用接头时)的损伤机制和光纤玻璃内的损伤机制。诸如裸纤、光纤跳线或熔接耦合器等光纤元件可能受到多种潜在的损伤(比如，接头、光纤端面和装置本身)。光纤适用的大功率始终受到这些损伤机制的小值的限制。
虽然可以使用比例关系和一般规则估算损伤阈值，但是，光纤的损伤阈值在很大程度上取决于应用和特定用户。用户可以以此教程为指南，估算大程度降低损伤风险的安全功率水平。
Quick Links |
Damage at the Air / Glass Interface |
Intrinsic Damage Threshold |
Preparation and Handling of Optical Fibers |
空气-玻璃界面的损伤
空气/玻璃界面有几种潜在的损伤机制。自由空间耦合或使用光学接头匹配两根光纤时，光会入射到这个界面。如果光的强度很高，就会降低功率的适用性，并给光纤造成损伤。而对于使用环氧树脂将接头与光纤固定的终端光纤而言，高强度的光产生的热量会使环氧树脂熔化，进而在光路中的光纤表面留下残留物。
损伤的光纤端面
未损伤的光纤端面
裸纤端面的损伤机制
多模(MM)光纤的有效面积由纤芯直径确定，一般要远大于SM光纤的MFD值。如要获得佳耦合效果，Thorlabs建议光束的光斑大小聚焦到纤芯直径的70 - 80%。由于多模光纤的有效面积较大，降低了光纤端面的功率密度，因此，较高的光功率(一般上千瓦的数量级)可以无损伤地耦合到多模光纤中。
Estimated Optical Power Densities on Air / Glass?Interfacea |
||
Type |
Theoretical Damage?Thresholdb |
Practical Safe?Levelc |
CW(Average Power) |
~1 MW/cm2 |
~250 kW/cm2 |
10 ns Pulsed(Peak Power) |
~5 GW/cm2 |
~1 GW/cm2 |
确定具有多种损伤机制的功率适用性

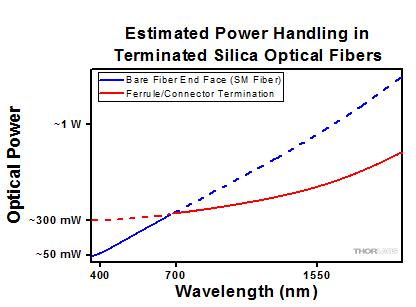

曲线图展现了带终端的单模石英光纤的大概功率适用水平。每条线展示了考虑具体损伤机制估算的功率水平。大功率适用性受到所有相关损伤机制的低功率水平限制(由实线表示)。
混合接头单模光纤跳线，320 - 430 nm
Item # |
Connectors |
FiberType |
OperatingWavelength |
CutoffWavelength |
Mode FieldDiameter |
CladdingDiameter |
MaxAttenuationa |
NA |
Jacket |
P5-30-PCAPC-1 |
FC/PC |
SM300 |
320 - 430 nm |
≤310 nm |
2.0 |
125 ± 1.0 μm |
≤70 dB/km @ 350 nm |
0.12 |
FT030-Y |
大衰减度数据针对的是裸纤。
产品型号 |
公英制通用 |
P5-30-PCAPC-1 |
单模光纤跳线，320 - 430 nm，FC/PC转FC/APC，1米长 |
混合接头单模光纤跳线，405 - 532 nm
Item # |
Connectors |
Fiber |
Operating |
Cutoff |
Mode Field |
Cladding |
Max |
NA |
Jacket |
P5-405B-PCAPC-1 |
FC/PC to FC/APC |
SM400 |
405 - 532 nm |
305 - 400 nm |
2.5 - 3.4 μm @ 480 nm |
125 ± 1.0 μm |
≤50 dB/km @ 430 nm |
0.12 - 0.14 |
FT030-Y |
P2-405B-PCSMA-1 |
FC/PC to SMA |
大衰减度数据针对的是无端接头的光纤。
产品型号 |
公英制通用 |
P5-405B-PCAPC-1 |
单模光纤跳线，405 - 532 nm，FC/PC转APC，长1米 |
P2-405B-PCSMA-1 |
单模光纤跳线，405 - 532 nm，FC/PC转SMA，长1米 |
混合接头单模光纤跳线，450 - 600 nm
Item # |
Connectors |
Fiber |
Operating |
Cutoff |
Mode Field |
Cladding |
Max |
NA |
Jacket |
P5-460B-PCAPC-1 |
FC/PC to FC/APC |
SM450 |
488 - 633 nm |
350 - 470 nm |
2.8 - 4.1 μm @ 488 nm |
125 ± 1.0 μm |
≤50 dB/km @ 488 nm |
0.10 - 0.14 |
FT030-Y |
P2-460B-PCSMA-1 |
FC/PC to SMA |
光纤是手选的，以确保更高截止波长。对于截止波长附近的单模操作，需要考虑发射条件。
大衰减数据是针对裸纤。
产品型号 |
公英制通用 |
P5-460B-PCAPC-1 |
单模光纤跳线，488 - 633 nm，FC/PC转FC/APC，1米长 |
P2-460B-PCSMA-1 |
单模光纤跳线，488 - 633 nm，FC/PC转SMA，1米长 |
混合接头单模光纤跳线，600 - 800 nm
Item # |
Connectors |
Fiber |
Operating |
Cutoff |
Mode Field |
Cladding |
Max |
NA |
Jacket |
P5-630A-PCAPC-1 |
FC/PC to FC/APC |
SM600 |
633 - 780 nma |
500 - 600 nm |
3.6 - 5.3 μm @ 633 nm |
125 ± 1.0 μm |
≤15 dB/km |
0.10 - 0.14 |
FT030-Y |
P2-630A-PCSMA-1 |
FC/PC to SMA |
波长范围只是说明性的，且无法保证。波长范围是截止波长和光纤不再传输的边缘波长之间的光谱区域，它表示光纤以低衰减度传输TEM00模的区域。对于这种光纤，边缘波长通常比截止波长长200 nm。
大衰减度数据针对的是无端接头的光纤。
产品型号 |
公英制通用 |
P5-630A-PCAPC-1 |
单模光纤跳线，633 - 780 nm，FC/PCFC/APC，1米长 |
P2-630A-PCSMA-1 |
单模光纤跳线，633 - 780 nm，FC/PC转SMA，1米长 |
混合接头单模光纤跳线，780 - 970 nm
Item # |
Connectors |
Fiber |
Operating |
Cutoff |
Mode Field |
Cladding |
Max |
NA |
Jacket |
P5-780A-PCAPC-1 |
FC/PC to FC/APC |
780HP |
780 - 970 nm |
730 ± 30 nm |
5.0 ± 0.5 μm |
125 ± 1 μm |
< 3.2 dB/km |
0.13 |
FT030-Y |
P2-780A-PCSMA-1 |
FC/PC to SMA |
大衰减数据针对的是无端接头的光纤。
产品型号 |
公英制通用 |
P5-780A-PCAPC-1 |
单模光纤跳线，780 - 970 nm，FC/PC转FC/APC，1米长 |
P2-780A-PCSMA-1 |
单模光纤跳线，780 - 970 nm，FC/PC转SMA，1米长 |
混合接头单模光纤跳线，830 nm
Item # |
Connectors |
Fiber Type |
Operating |
Cutoff |
Mode Field |
Cladding |
Max |
NA |
Jacket |
P5-830A-PCAPC-1 |
FC/PC to FC/APC |
SM800-5.6-125 |
830 - 980 nmb |
660 - 800 nm |
4.7 - 6.9 μm |
125 ± 1.0 μm |
< 5 dB/km |
0.10 - 0.14 |
FT030-Y |
P2-830A-PCSMA-1 |
FC/PC to SMA |
大衰减度数据针对的是无端接头的光纤。
830 nm的设计波长是指该光纤在通常情况下使用的波长。波长范围是截止波长和光纤不再传输的边缘波长之间的光谱区域，它表示光纤以低衰减度传输TEM00模的区域。对于这种光纤，边缘波长通常比截止波长长200 nm。
产品型号 |
公英制通用 |
P5-830A-PCAPC-1 |
单模光纤跳线，830 - 980 nm，FC/PC转FC/APC，1米长 |
P2-830A-PCSMA-1 |
单模光纤跳线，830 - 980 nm，FC/PC转SMA，1米长 |
混合接头单模光纤跳线，970 - 1650 nm
Item # |
Connectors |
Fiber |
Operating |
Cutoff |
Mode Field |
Cladding |
Max |
NA |
Jacket |
P5-980A-PCAPC-1 |
FC/PC to FC/APC |
SM980-5.8-125 |
980 - 1550 nm |
870 - 970 nm |
5.3 - 6.4 μm @ 980 nm |
125 ± 1.0 μm |
≤2.0 dB/km |
0.13 - 0.15 |
FT030-Y |
P2-980A-PCSMA-1 |
FC/PC to SMA |
大衰减度数据针对的是无端接头的光纤。
产品型号 |
公英制通用 |
P5-980A-PCAPC-1 |
单模光纤跳线，980 - 1550 nm，FC/PC转FC/APC，1米长 |
P2-980A-PCSMA-1 |
单模光纤跳线，980 - 1550 nm，FC/PC转SMA，1米长 |
SMF-28 Ultra混合接头单模光纤跳线，1260 - 1625 nm
Item # |
Connectors |
Fiber |
Operating |
Cutoff |
Mode Field |
Cladding |
Max |
NA |
Jacket |
P5-SMF28E-FC-1 |
FC/PC to FC/APC |
SMF-28 Ultra |
1260 - 1625 nma |
< 1260 nm |
9.2 ± 0.4 μm @ 1310 nm? |
125 ± 0.7 μm |
≤0.32 dB/km @ 1310 nm? |
0.14 |
FT030-Y |
P5-SMF28E-FC-2 |
|||||||||
P5-SMF28E-FC-5 |
|||||||||
P2-SMF28-PCSMA-1 |
FC/PC to SMA |
波长范围是说明性的，且无法保证。
大衰减度数据针对的是无端接头的光纤。
产品型号 |
公英制通用 |
P5-SMF28E-FC-1 |
单模光纤跳线, 1260 - 1625 nm，FC/PC转FC/APC，长1米 |
P5-SMF28E-FC-2 |
单模光纤跳线，1260 - 1625 nm，FC/PC转FC/APC，长2米 |
P5-SMF28E-FC-5 |
单模光纤跳线，1260 - 1625 nm，FC/PC转FC/APC，长5米 |
P2-SMF28-PCSMA-1 |
单模光纤跳线，1260 - 1625 nm，FC/PC转SMA，长1米 |
混合接头单模光纤跳线，nm
Item # |
Connectors |
Fiber |
Operating |
Cutoff |
Mode Field |
Cladding |
Typical Attenuationa |
NA |
Jacket |
P5-2000-PCAPC-1 |
FC/PC to FC/APC |
SM2000 |
nm |
1750 ± 50 nm |
13 ± 1 μm @ 1996 nm |
125 ± 1 μm |
20 dB/km (0.02 dB/m) @ 1.9 ?μmb? |
0.12 ± 0.01 |
FT030-Y |
P2-2000-PCSMA-1 |
FC/PC to SMA |
大衰减数据针对的是无端接头的光纤。
SM2000光纤的衰减与波长高度相关。
注意：在过去，SMF-28e+光纤通常用于2?μm应用。因此，SM2000光纤经过特殊设计，可以与SMF-28e+光纤进行耦合或熔接。
产品型号 |
公英制通用 |
P5-2000-PCAPC-1 |
单模光纤跳线，nm，FC/PC转FC/APC，1米长 |
P2-2000-PCSMA-1 |
单模光纤跳线，nm，FC/PC转SMA，1米长 |
